أدوات أنابيب الفولاذ المقاوم للصدأ SCH10S SCH40S SCH80S
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | PF-CTEE-SS-01 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD2-10 for small sizes |
| تفاصيل التغليف | كيس من البلاستيك + كرتون + رقائق خشبية |
| وقت التسليم | 5-8 أيام لبنود المخزون |
| القدرة على العرض | 100000 قطعة في الشهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المواد | SS316/SS316L، SS304/SS304L، SS321، UNS31803، UNS32750 | الاتصال | بعقب الملحومة BW |
|---|---|---|---|
| سمك | Sch5s، sch10s، sch40s، sch80s، sch160s، xs، xxs | السطح | التخليل، البولندية |
| إبراز | أدوات أنابيب الفولاذ المقاوم للصدأ للنفط الكيميائي,أدوات أنابيب الفولاذ المقاوم للصدأ SCH10S,SCH80S الفولاذ المقاوم للصدأ,Stainless Steel Pipe Fittings SCH10S,SCH80S stainless steel cross tee |
||
منتوج وصف

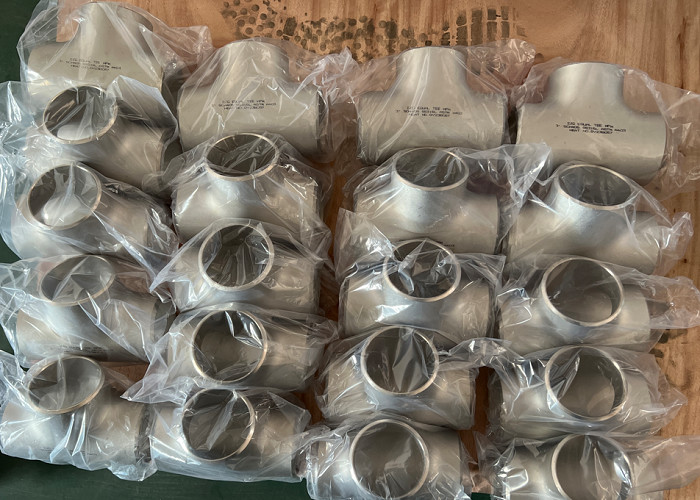

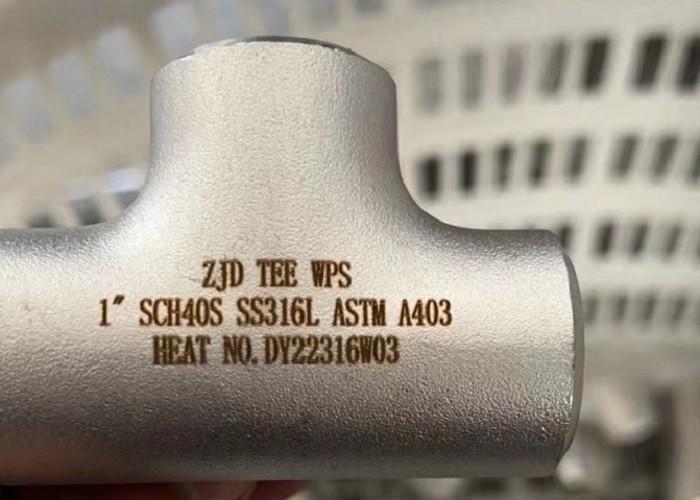

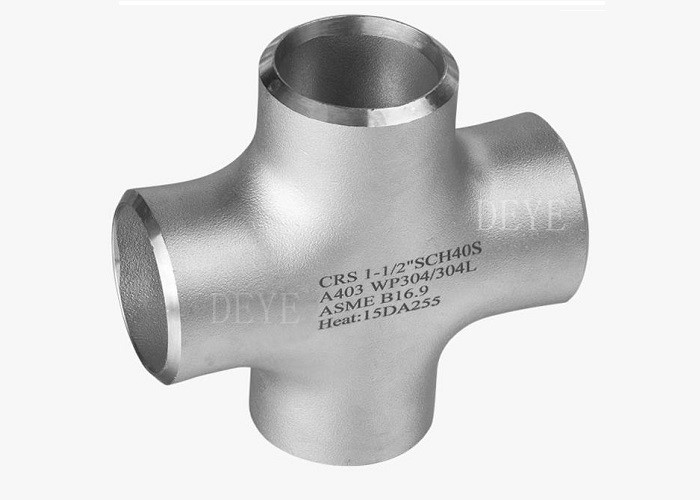

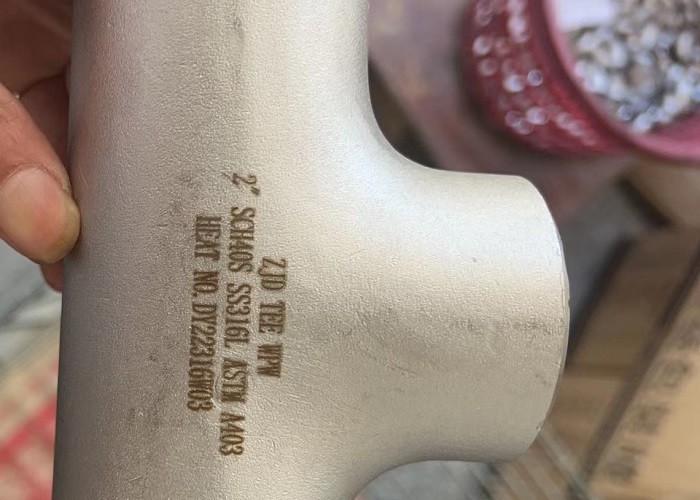

SCH10S SCH40S SCH80S أدوات أنابيب الفولاذ المقاوم للصدأ للنفط الكيميائي
أنابيب من الفولاذ المقاوم للصدأ:يتم استخدام أدوات الأنبوب المتقاطعة ذات 4 اتجاهاتلربط الأنابيب وتغيير أو التحكم في تدفق من خلال نظام الأنابيب.يمكن أن تؤدي الأدوات المقابلة للأنابيب المتقاطعة إلى إجهاد الأنابيب مع تغير درجات الحرارة بسبب طبيعتها الرباعية. ونتيجة لذلك ، لا يتم استخدام الصلبان للأنابيب بشكل عام كمكونات هيدروليكية للأنابيب.
تفاصيل المواصفات على النحو التالي:
| اسم المنتجات | ANSI B16.9 BW SS Smsl أنابيب غير ملحومة وملحومة |
| أنواع |
الـ (ترايت تي) ، الـ (إكوال تي) ، المرفق الطويل، المرفق القصير، المنحنيات 180 درجة، العودة، الـ (إيبلو) المقللة، المركزية، |
| الحجم | 1/2"-72" DN15-DN1800 |
| سمك الجدار |
SCH5S،SCH10s،SCH20S،SCH30،STD،SCH40S،SCH60،XS،SCH80S،SCH100، SCH120،SCH160S،XXS،DIN،SGP سمك JIS |
| معيار التصميم | ASTMA312, ASTM A403WP, A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312، JIS B2311/B2312، DIN 2605-1/2617/2615 | |
| GB 12459-99، EN Standard وغيرها | |
| قائمة المواد | الفولاذ المقاوم للصدأ 304، 304L، 304H، 316، 316L، 316H، 310، SS321, SS321H، 347، 347H، 904L |
| القائمة المزدوجة SS 2507، DSS2205، UNS31803، UNS32750, UNS32760 | |
| 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404، 1.4462، 1.4410، 1.4501 | |
| فولاذ الكربون A234 WPB، WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370(إس تي 35)8(إس تي 37)2، ST35.4/8 ، ST42 ، ST45 ، ST52 ، ST524 | |
| STP G38،STP G42،STPT42،STB42،STS42،STPT49،STS49 | |
| السطح | المخلل الحمضي، الملمع |
| التطبيق/ الاستخدام | أنابيب السوائل منخفضة والمتوسطة الضغط،المرجل،صناعة النفط والغاز الطبيعي، الحفر،صناعة الكيمياء،صناعة الكهرباء،بناء السفن،معدات الأسمدة وأنابيب،الهياكل،البتروكيماوياتالصناعة الدوائية، الخ |
قائمة السُمك حسب ANSI B16.9، MSS SP-44
| حجم الأنابيب العادي DN (في) | مقياس خارج D | سمك الحائط العادي (MM) | |||||||||
| الـ 5 | ش10S | ش10 | الـ 40 | Sch40 | الـ 80 | ش80 | (شيل 20) | Sch160 | XXS | ||
| 1/8 | 10. 3 | | 1. 24 | | 1. 73 | 1. 73 | 2. 41 | 2. 41 | | | |
| 1/4 | 13. 7 | | 1. 65 | | 2. 24 | 2. 24 | 3. 02 | 3. 02 | | | |
| 3/8 | 17. 1 | | 1. 65 | | 2. 31 | 2. 31 | 3. 20 | 3. 20 | | | |
| نصف | 21. 3 | 1.65 | 2. 11 | | 2. 77 | 2. 77 | 3. 73 | 3. 73 | | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | | 2. 87 | 2. 87 | 3. 91 | 3. 91 | | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | | 3. 38 | 3. 38 | 4. 55 | 4. 55 | | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | | 3. 56 | 3. 56 | 4. 85 | 4. 85 | | 6. 35 | 9. 70 |
| واحد ونصف | 48. 3 | 1.65 | 2. 77 | | 3. 68 | 3. 68 | 5. 08 | 5. 08 | | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | | 3. 91 | 3. 91 | 5. 54 | 5. 54 | | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | | 5. 16 | 5. 16 | 7. 01 | 7.01 | | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | | 5. 49 | 5. 49 | 7. 62 | 7. 62 | | 11. 13 | 15. 24 |
| ثلاثة ونصف | 101. 6 | 2. 11 | 3. 05 | | 5. 74 | 5. 74 | 8. 08 | 8. 08 | | | |
| 4 | 114. 3 | 2. 11 | 3. 05 | | 6. 02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | | 9. 27 | 9.27 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | | 9. 53 | 10. 31 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 6. 35 | | 11. 13 | | 19. 05 | 27. 79 | 35. 71 | |
| 16 | 406. 4 | 4. 19 | 4. 78 | 6. 35 | | 12. 70 | | 21. 44 | 30. 96 | 40. 49 | |
| 18 | 457. 2 | 4. 19 | 4. 78 | 6. 35 | | 14. 27 | | 23. 83 | 34. 96 | 45. 24 | |
| 20 | 508. 0 | 4. 78 | 5. 54 | 6. 35 | | 15. 09 | | 26. 19 | 38. 10 | 50. 01 | |
| 22 | 558. 8 | 4. 78 | 5. 54 | 6. 35 | | | | 28. 58 | 41. 28 | 53. 98 | |
| 24 | 609. 6 | 5. 54 | 6. 35 | 6. 35 | | 17. 48 | | 30. 96 | 46. 02 | 59. 54 | |
| 26 | 660.4 | | | 7. 92 | | | | | | | |
| 28 | 711.2 | | | 7. 92 | | | | | | | |
| 30 | 762. 0 | 6. 35 | 7. 92 | 7. 92 | | | | | | | |
| 32 | 812. 8 | | | 7. 92 | | 17. 48 | | | | | |
| 34 | 863. 6 | | | 7. 92 | | 17. 48 | | | | | |
| 36 | 914. 4 | | | 7. 92 | | 17. 48 | | | | | |
| 38 | 965.2 | | | | | | | | | | |
| 40 | 1016. 0 | | | | | | | | | | |
| 42 | 1066. 8 | | | | | | | | | | |
| 44 | 1117. 6 | | | | | | | | | | |
| 46 | 1168.4 | | | | | | | | | | |
| 48 | 1219. 2 | | | | | | | | | | |
أبعاد الشرائط المستقيمة والصلبان
| الحجم الاسمي للأنابيب (NPS) | القطر الخارجي عند بيفل | من الوسط إلى النهاية | |
| أركض، سي | المخرج، M [الملاحظات (1) و (2) ] | ||
| 72 | 21.3 | 25 | 25 |
| % | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 174 | 42.2 | 48 | 48 |
| i72 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 272 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 372 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 10160 | 749 | 749 |
| 42 | 1067.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 168.0 | 851 | 800 |
| 48 | 12190 | 889 | 838 |
أبعاد الحد من أسعار المخرجات والحد من معابر المخرجات
| الحجم الاسمي للأنابيب (NPS) | القطر الخارجي عند بيفل | من الوسط إلى النهاية | الحجم الاسمي للأنابيب (NPS) | القطر الخارجي عند بيفل | من الوسط إلى النهاية | ||||
| أركض، سي | المخرج، M [ملاحظة (1) ] | أركض، سي | المخرج، M [ملاحظة (1) ] | ||||||
| أركض | منفذ | أركض | منفذ | ||||||
| 1/2 × 1/2 × 3/8 | 21.3 | 17.3 | 25 | 25 | 4 × 4 × 3 1/2 | 114.3 | 101.6 | 105 | 102 |
| نصف × 1/2 × 1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 × 3/4 × 1/2 | 26.7 | 21.3 | 29 | 29 | 4 × 4 × 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 × 3/4 × 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 × 1 × 3/4 | 33.4 | 26.7 | 38 | 38 | 4 × 4 × 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 × 1 × 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 × 1-1/4 × 1 | 42.2 | 33.4 | 48 | 48 | 5 × 5 × 3 1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 × 1-1/4 × 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 × 1-1/4 × 1/2 | 42.2 | 21.3 | 48 | 48 | 5 × 5 × 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 × 1-1/2 × 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 × 6 × 3 1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 × 1-1/2 × 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 × 6 × 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 × 2 × 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 × 2 × 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 × 2 × 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 × 2 × 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 × 8 × 3 1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 × 2-1/2 × 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 × 2-1/2 × 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 × 10 × 8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 × 2-1/2 × 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 × 10 × 6 | 273.0 | 168.3 | 216 | 194 |
| 2-1/2 × 2-1/2 × 1 | 73.0 | 33.4 | 76 | 57 | 10 × 10 × 5 | 273.0 | 141.3 | 216 | 191 |
| 10 × 10 × 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 × 3 × 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 × 12 × 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 × 12 × 8 | 323.8 | 219.1 | 254 | 229 |
| 3 × 3 × 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 × 12 × 6 | 323.8 | 168.3 | 254 | 219 |
| 3 × 3 × 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 × 12 × 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 × 3-1/2 × 3 | 101.6 | 88.9 | 95 | 92 | 14 × 14 × 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 × 3-1/2 × 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 × 14 × 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 × 3-1/2 × 2 | 101.6 | 60.3 | 95 | 83 | 14 × 14 × 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 × 3-1/2 × 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 × 14 × 6 | 355.6 | 168.3 | 279 | 238 |
| الحجم (NPS) | القطر الخارجي عند بيفل | من الوسط إلى النهايات | الحجم الاسمي للأنابيب (NPS) | القطر الخارجي عند بيفل | من الوسط إلى النهايات | ||||
| أركض | منفذ | أركض، سي | المخرج، M [ملاحظة (1) ] | أركض | منفذ | أركض، سي | المخرج، M [ملاحظة (1) ] | ||
| 16 × 14 | 406.4 | 355.6 | 305 | 305 | 28 × 28 × 26 | 711 | 660.0 | 521 | 521 |
| 16 × 12 | 406.4 | 323.8 | 305 | 295 | 28 × 28 × 24 | 711 | 610.0 | 521 | 508 |
| 16 × 10 | 406.4 | 273.0 | 305 | 283 | 28 × 28 × 22 | 711 | 559.0 | 521 | 495 |
| 16 × 8 | 406.4 | 219.1 | 305 | 273 | 28 × 28 × 20 | 711 | 508.0 | 521 | 483 |
| 16 × 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 × 28 × 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 × 16 | 457.0 | 406.4 | 343 | 330 | 28 × 28 × 16 | 711 | 406.4 | 521 | 457 |
| 18 × 14 | 457.0 | 355.6 | 343 | 330 | 28 × 28 × 14 | 711 | 355.6 | 521 | 457 |
| 18 × 12 | 457.0 | 323.8 | 343 | 321 | 28 × 28 × 12 | 711 | 323.8 | 521 | 448 |
| 18 × 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 × 8 | 457.0 | 219.1 | 343 | 298 | 30 × 30 × 28 | 762 | 711.0 | 559 | 546 |
| 30 × 30 × 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 × 18 | 508.0 | 457.0 | 381 | 368 | 30 × 30 × 24 | 762 | 610.0 | 559 | 533 |
| 20 × 16 | 508.0 | 406.4 | 381 | 356 | 30 × 30 × 22 | 762 | 559.0 | 559 | 521 |
| 20 × 14 | 508.0 | 355.6 | 381 | 356 | 30 × 30 × 20 | 762 | 508.0 | 559 | 508 |
| 20 × 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 × 10 | 508.0 | 273.0 | 381 | 333 | 30 × 30 × 18 | 762 | 457.0 | 559 | 495 |
| 20 × 8 | 508.0 | 219.1 | 381 | 324 | 30 × 30 × 16 | 762 | 406.4 | 559 | 483 |
| 30 × 30 × 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 × 20 | 559.0 | 508.0 | 419 | 406 | 30 × 30 × 12 | 762 | 323.8 | 559 | 473 |
| 22 × 18 | 559.0 | 457.0 | 419 | 394 | 30 × 30 × 10 | 762 | 273.0 | 559 | 460 |
| 22 × 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 × 14 | 559.0 | 355.6 | 419 | 381 | 32 × 32 × 30 | 813 | 762.0 | 597 | 584 |
| 22 × 12 | 559.0 | 323.8 | 419 | 371 | 32 × 32 × 28 | 813 | 711.0 | 597 | 572 |
| 22 × 10 | 559.0 | 273.0 | 419 | 359 | 32 × 32 × 26 | 813 | 660.0 | 597 | 572 |
| 32 × 32 × 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 × 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 × 20 | 610.0 | 508.0 | 432 | 432 | 32 × 32 × 22 | 813 | 559.0 | 597 | 546 |
| 24 × 18 | 610.0 | 457.0 | 432 | 419 | 32 × 32 × 20 | 813 | 508.0 | 597 | 533 |
| 32 × 32 × 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 × 16 | 610.0 | 406.4 | 432 | 406 | 32 × 32 × 16 | 813 | 406.4 | 597 | 508 |
| 24 × 14 | 610.0 | 355.6 | 432 | 406 | 32 × 32 × 14 | 813 | 355.6 | 597 | 508 |
| 24 × 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 × 10 | 610.0 | 273.0 | 432 | 384 | 34 × 34 × 32 | 864 | 813.0 | 635 | 622 |
| 34 × 34 × 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 × 24 | 660.0 | 610.0 | 495 | 483 | 34 × 34 × 28 | 864 | 711.0 | 635 | 597 |
| 26 × 22 | 660.0 | 559.0 | 495 | 470 | 34 × 34 × 26 | 864 | 660.0 | 635 | 597 |
| 26 × 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 × 34 × 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 × 18 | 660.0 | 457.0 | 495 | 444 | 34 × 34 × 22 | 864 | 559.0 | 635 | 572 |
| 26 × 16 | 660.0 | 406.4 | 495 | 432 | 34 × 34 × 20 | 864 | 508.0 | 635 | 559 |
| 26 × 14 | 660.0 | 355.6 | 495 | 432 | 34 × 34 × 18 | 864 | 457.0 | 635 | 546 |
| 26 × 12 | 660.0 | 323.8 | 495 | 422 | 34 × 34 × 16 | 864 | 406.4 | 635 | 533 |
المواد الأكثر شيوعًا المستخدمة في أدوات الأنبوب المطاوئة بالشفرات هي SS304/304L ، SS316/316L ، DUPLEX SAF2507 ، SAF2205 ،
تفاصيل مواصفات المواد كما هو موضح أدناه.
تحليل المواد
304/304L (UNS S30400/S30403)
التركيب الكيميائي %
| ج | سي سي | م | نـي | (ب) | S | نعم |
| ≤ | ... | ≤ | ... | ≤ | ≤ | ≤ |
| 0.035 | 18.0-20.0 | 2.00 | 8.0-130 | 0.045 | 0.03 | 1.00 |
قوة الشد: ≥ 485 Mpa (70KSI)
قوة الطاقة: ≥170Mpa (25KSPI)
إطالة ≥ 40%
316/316L (UNS S31600/S31603)
التركيب الكيميائي %
| ج | سي سي | م | (مو) | نـي | (ب) | S | نعم |
| ≤ | ... | ≤ | ... | ≤ | ≤ | ≤ | |
| 0.035 | 16.0-180 | 2.00 | 2.0-3.0 | 10.0-140 | 0.045 | 0.03 | 1.00 |
قوة الشد: ≥ 485 Mpa (70KSI)
قوة الطاقة: ≥170Mpa (25KSPI)
إطالة ≥ 40%
طراز SAF2205 (UNS31803)
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | سي سي | نـي | (مو) | كيو | ن |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-65 | 3.0-3.50 | / |
0.14-0.2 |
SAF2205 الأداء الميكانيكي للمواد
| عناصر الاختبار | اختبار الحرارة | الأداء | البيانات القياسية |
| قوة الشد | درجة حرارة الغرفة | قوة العائد s≥ | 450 ميجا بايت |
| قوة السحب h ≥ | 620 مبا | ||
| الطول % > | 25 | ||
| خفض المساحة=> | / | ||
| قيمة التأثير KV ((J)) | درجة حرارة الغرفة | الجانبي | / |
| صلابة برينيل | درجة حرارة الغرفة | ≤ | 290 |
| صلابة روكويل | درجة حرارة الغرفة | ≥ | / |
القناة المزدوجة SS SAF2507 ((UNS32750)
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | سي سي | نـي | (مو) | Cu≤ | ن |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-80 | 3.0-50 | 0.5 | 0.24-0.32 |
الأداء الميكانيكي
| عناصر الاختبار | اختبار الحرارة | الأداء | البيانات القياسية | |
| الجهد | درجة حرارة الغرفة | قوة الغلة | Ø≤55 Rm≥ | 550 ميجا بايت |
| Ø > 55 Rm≥ | 515 Mpa | |||
| قوة الشد | Ø≤55 R0.002 ≥ | 800 ميجا بايت | ||
| Ø > 55 R0.002≥ | 760 ميجا بايت | |||
| الطول A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| صلابة برينيل HB | درجة حرارة الغرفة | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
التسمية: A 403/A 403M 06 المواصفات القياسية للأنابيب النحاسية من الفولاذ المقاوم للصدأ
الوثائق الأخرى المشار إليها
معايير ASTM:
A 351/A 351M مواصفات للصب، Austenitic، للأجزاء التي تحتوي على الضغط
أ 370 أساليب الاختبار والتعريفات للاختبار الميكانيكي لمنتجات الصلب
مواصفات 480/A 480M المتعلقة بالمتطلبات العامة للصفائح والصفائح والشرائط من الفولاذ المقاوم للحرارة
A 743/A 743M مواصفات للصب ، الحديد الكروم ، الحديد الكروم النيكل ، مقاومة للتآكل ، للتطبيق العام
A 744/A 744M مواصفات للصب ، نيكل الحديد والكروم ، مقاومة للتآكل ، للخدمة الشديدة
A 751 أساليب الاختبار والممارسات والمصطلحات للتحليل الكيميائي لمنتجات الصلب
مواصفات 960/A 960M المتعلقة بالمتطلبات المشتركة للأنابيب الصلبة المصنعة
E 112 أساليب الاختبار لتحديد متوسط حجم الحبوب
E 165 طريقة الاختبار لفحص الاختراق السائل
معايير ASME:
ASME B16.9 أدوات اللحام الصلب المصنوعة في المصنع
ASME B16.11 التجهيزات الصلبة المصنوعة من الصلب، واللحام في المقابس والأطراف المطوية
معايير MSS: MSS SP-25 نظام وضع علامة قياسي للصمامات والإصلاحات،
الأطراف والاتحادات
MSS SP-43 الممارسة القياسية للوحات اللاصقة من الفولاذ المقاوم للصدأ خفيفة الوزن
MSS SP-79 إدراجات الحوائط الحائطية
عملية الإنتاج
1المواد الخام استلام وقطع
2تحديد المادة
3المرفقات، المكافئات، المكافئات، المكافئات، أقسام أنواع أنواع أنواع أنواع أنواع أنواع الأنابيب
4. عملية إيقاف المواد (المرفقات المطاطية)
5المعالجة الحرارية للأنابيب
6. إطلاق النار التفجير وتنظيف
7فحص سطحي
8. بعد البوليس
9. أدوات الأنابيب من الفولاذ المقاوم للصدأ
الأسئلة الشائعة
سؤال: طلب العميل إصلاحات لحام في A105:
الجواب: أكثر مواد اللحام المتداولة من الفولاذ الكربوني هي A234WPB. إنها تعادل شظايا A105 ، ومع ذلك ، لا يوجد شيء مثل اللحام المتداول A105 أو A106.
A106 Gr.B هو لدرجة الأنابيب. يتم تصنيع اللوحات A234WPB من أنابيب A106GR.B. A105 هي مادة من شريط تم صياغته ليكون للوحات عالية الضغط أو اللحاء
السؤال: طلبات العميل تطبيق توصيلات لحام الظهر:
الجواب: هذا أيضًا تصور خاطئ لأن الستائر متوفرة في A105 و A105 N ، حيث N تعني المعتاد.
ومع ذلك، لا يوجد شيء من هذا القبيل A234WPBN. المصنعين تطبيع اللفافات لحامها كان يعتبر أن عملية المعالجة الحرارية تطبيعها تم القيام به، وخاصة بالنسبة للمرفقين و
يجب على العملاء الذين يحتاجون إلى إصلاحات لحام الخرطوم الموحدة يجب أن يطلبوا إصلاحات WPL6 التي لديها إنتاجية عالية ويتم تطبيقها كإجراء قياسي.
السؤال: الزبون نسي أن يذكر جدول الأنابيب:
ج: يتم بيع أدوات التوصيل بالصمغ الأساسي حسب حجم الأنابيب، ولكن يجب تحديد جدول الأنابيب لتنسجم مع معرف الأدوات مع رمز الأنابيب. إذا لم يذكر جدول،سنفترض أن جدارًا قياسيًا مطلوب.
السؤال: ينسى العميل ذكر إصلاحات اللحام أو اللحام بدون خيوط:
تتوفر أدوات لحام الأرداف في كل من التكوين الملحوم وغير الملحوم. يتم صنع أدوات لحام الأرداف غير الملحومة من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ من أنابيب غير ملتحمة وهي أكثر تكلفة بشكل عام.
لا توجد أدوات أنابيب بلا خيوط شائعة في أحجام أكبر من 12 ′′. يتم تصنيع أدوات أنابيب مصفحة من الفولاذ الكربوني أو أنابيب الفولاذ المقاوم للصدأ المصفحة من ERW.وهي متوفرة في أحجام 1⁄2 ′′ إلى 72 ′′ وهي أكثر بأسعار معقولة من التوصيلات السامة.
س: ما معنى شعاع قصير (SR) أو شعاع طويل (LR) ؟
الجواب: سوف تسمع في كثير من الأحيان SR45 المرفق أو LR45 المرفق. 45 أو 90 يشير إلى زاوية الانحناء لتناسب مؤخرة الحائط لتغيير اتجاه التدفق.
يحتوي كوع نصف قطره طويلاً (LR 90 Elbow أو LR 45 Elbow) على انحناء أنبوب سيكون 1.5 مرة من حجم الأنابيب. لذلك ، فإن LR 90 بطول 6 بوصات لديه نصف قطره المنحني الذي يبلغ 1.5 x حجم الأنابيب الاسمي.
يحتوي كوع نصف قطره قصير (SR45 أو SR90) على انحناء أنبوب يساوي حجم التركيب ، لذلك يحتوي 6 ′′ SR 45 على نصف قطر انحناء يبلغ 6 ′′ حجم أنبوب اسمي.
س: ما هو 3R أو 3D المرفق أنابيب الوصول؟
الجواب: أولاً ، يتم استخدام مصطلحات 3R أو 3D كمرادف. يحتوي كوع لحام 3R على نصف قطر ثني يبلغ 3 أضعاف حجم الأنابيب الاسمي. يعد كوع 3R يساوي كوع 3D
المنتجات الموصى بها
