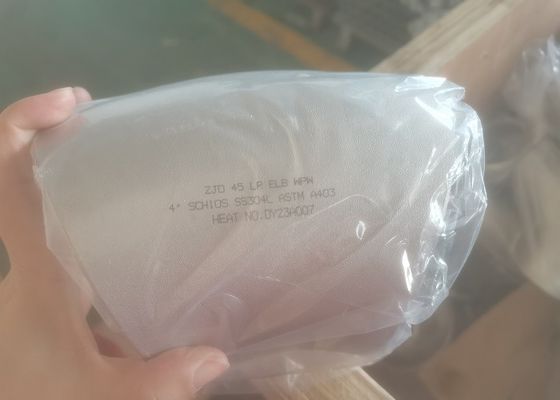

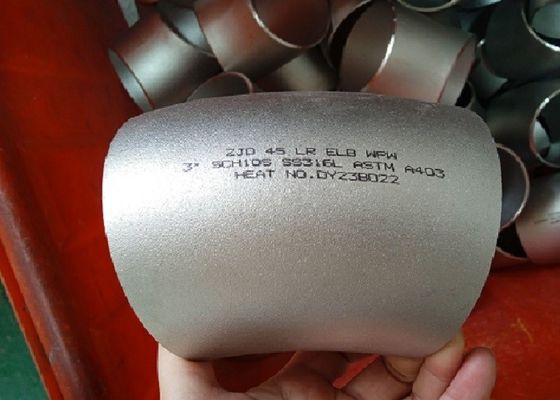

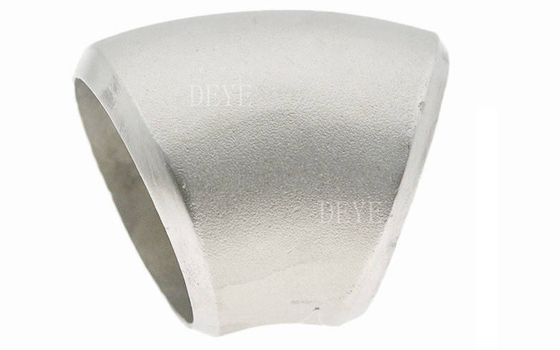

SMLS BW أدوات أنابيب الفولاذ المقاوم للصدأ 22.5DEG الكوع لخط أنابيب PN16 PN25 PN40
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | PF-TEE-SS-01 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD2-10 for small sizes |
| تفاصيل التغليف | كيس من البلاستيك + كرتون + رقائق خشبية |
| وقت التسليم | 5-8 أيام لبنود المخزون |
| القدرة على العرض | 100000 قطعة في الشهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المواد | SS316/SS316L، SS304/SS304L، SS321، UNS31803، UNS32750 | الاتصال | بعقب الملحومة BW |
|---|---|---|---|
| سمك | Sch5s، sch10s، sch40s، sch80s، sch160s، xs، xxs | السطح | التخليل، البولندية |
| إبراز | أدوات أنابيب الصلب المقاوم للصدأ BW,أدوات أنابيب الصلب المقاوم للصدأ SMLS,أنابيب الكوع PN40 من الفولاذ المقاوم للصدأ,SMLS Stainless Steel Pipe Fittings,PN40 elbow pipe stainless steel |
||
منتوج وصف
BW Smls أدوات أنابيب الفولاذ المقاوم للصدأ السامة 22.5DEG الكوع لخط أنابيب PN16 PN25 PN40
مقدمة قصيرة
أدوات التوصيل بالصمغ الخلفي هي أدوات التوصيل للأنابيب المستخدمة لتغيير مسار خط الأنابيب (الاحواض) ، وتقليل / زيادة حجم فتحة الأنابيب (المخفضات) ، أو التفريق (القطع ، الصليب) أو إغماء خط الأنابيب (غطاء الصمغ الخلفي) ؛تتوفر أدوات التوصيل في أشكال متعددة، تيس ، خفضات ، الصلبان ، القبعات ، أطراف القضبان) ، فئات المواد (كربون ، كربون عالي الخصال ، سبائك منخفضة ، من المقاوم للصدأ ، مزدوج ، وسبائك النيكل) ،
و الأبعاد (من 2 إلى 24 بوصة في غير ملحومة أو لحام، 26 "-72" في لحام).
تفاصيل المواصفات على النحو التالي:
| اسم المنتجات | ANSI B16.9 BW SS Smsl أنابيب غير ملحومة وملحومة |
| أنواع |
مرفق رادوي قصير، مرفق رادوي طويل، منحنيات 180 درجة، عودة، تخفيض المياه، التقييمات، التقييمات المتساوية، التقييمات المركزية، التقييمات الحمراء، التقييمات المتطرفة، |
| الحجم | 1/2"-72" DN15-DN1800 |
| سمك الجدار |
SCH5S،SCH10s،SCH20S،SCH30،STD،SCH40S،SCH60،XS،SCH80S،SCH100، SCH120،SCH160S،XXS،DIN،SGP سمك JIS |
| معيار التصميم | ASTMA312, ASTM A403WP, A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312، JIS B2311/B2312، DIN 2605-1/2617/2615 | |
| GB 12459-99، EN Standard وغيرها | |
| قائمة المواد | الفولاذ المقاوم للصدأ304، 304L ، 304H ، 316 ، 316L ، 316H ، 310 ، SS321 ، SS321H ، 347 ، 347H ، 904L |
| القائمة المزدوجة SS 2507، DSS2205، UNS31803، UNS32750, UNS32760 | |
| 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404، 1.4462، 1.4410، 1.4501 | |
| فولاذ الكربونA234 WPB، WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370(إس تي 35)8(إس تي 37)2، ST35.4/8 ، ST42 ، ST45 ، ST52 ، ST524 | |
| STPG38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| السطح | المخلل الحمضي، الملمع |
|
التطبيق استخدام |
أنابيب السوائل منخفضة والمتوسطة الضغط،المرجل،صناعة النفط والغاز الطبيعي، الحفر،صناعة الكيمياء،صناعة الكهرباء،بناء السفن،معدات الأسمدة وأنابيب،الهياكل،البتروكيماوياتالصناعة الدوائية، الخ |
قائمة السُمك حسب ANSI B16.9، MSS SP- 44
| حجم الأنابيب العادي DN (في) | مقياس خارج D | سمك الحائط العادي (MM) | |||||||||
| الـ 5 | ش10S | ش10 | الـ 40 | Sch40 | الـ 80 | ش80 | (شيل 20) | Sch160 | XXS | ||
| 1/8 | 10. 3 | | 1. 24 | | 1. 73 | 1. 73 | 2. 41 | 2. 41 | | | |
| 1/4 | 13. 7 | | 1. 65 | | 2. 24 | 2. 24 | 3. 02 | 3. 02 | | | |
| 3/8 | 17. 1 | | 1. 65 | | 2. 31 | 2. 31 | 3. 20 | 3. 20 | | | |
| نصف | 21. 3 | 1.65 | 2. 11 | | 2. 77 | 2. 77 | 3. 73 | 3. 73 | | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | | 2. 87 | 2. 87 | 3. 91 | 3. 91 | | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | | 3. 38 | 3. 38 | 4. 55 | 4. 55 | | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | | 3. 56 | 3. 56 | 4. 85 | 4. 85 | | 6. 35 | 9. 70 |
| واحد ونصف | 48. 3 | 1.65 | 2. 77 | | 3. 68 | 3. 68 | 5. 08 | 5. 08 | | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | | 3. 91 | 3. 91 | 5. 54 | 5. 54 | | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | | 5. 16 | 5. 16 | 7. 01 | 7.01 | | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | | 5. 49 | 5. 49 | 7. 62 | 7. 62 | | 11. 13 | 15. 24 |
| ثلاثة ونصف | 101. 6 | 2. 11 | 3. 05 | | 5. 74 | 5. 74 | 8. 08 | 8. 08 | | | |
| 4 | 114. 3 | 2. 11 | 3. 05 | | 6. 02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | | 9. 27 | 9.27 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | | 9. 53 | 10. 31 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 6. 35 | | 11. 13 | | 19. 05 | 27. 79 | 35. 71 | |
| 16 | 406. 4 | 4. 19 | 4. 78 | 6. 35 | | 12. 70 | | 21. 44 | 30. 96 | 40. 49 | |
| 18 | 457. 2 | 4. 19 | 4. 78 | 6. 35 | | 14. 27 | | 23. 83 | 34. 96 | 45. 24 | |
| 20 | 508. 0 | 4. 78 | 5. 54 | 6. 35 | | 15. 09 | | 26. 19 | 38. 10 | 50. 01 | |
| 22 | 558. 8 | 4. 78 | 5. 54 | 6. 35 | | | | 28. 58 | 41. 28 | 53. 98 | |
| 24 | 609. 6 | 5. 54 | 6. 35 | 6. 35 | | 17. 48 | | 30. 96 | 46. 02 | 59. 54 | |
| 26 | 660.4 | | | 7. 92 | | | | | | | |
| 28 | 711.2 | | | 7. 92 | | | | | | | |
| 30 | 762. 0 | 6. 35 | 7. 92 | 7. 92 | | | | | | | |
| 32 | 812. 8 | | | 7. 92 | | 17. 48 | | | | | |
| 34 | 863. 6 | | | 7. 92 | | 17. 48 | | | | | |
| 36 | 914. 4 | | | 7. 92 | | 17. 48 | | | | | |
| 38 | 965.2 | | | | | | | | | | |
| 40 | 1016. 0 | | | | | | | | | | |
| 42 | 1066. 8 | | | | | | | | | | |
| 44 | 1117. 6 | | | | | | | | | | |
| 46 | 1168.4 | | | | | | | | | | |
| 48 | 1219. 2 | | | | | | | | | | |
أبعاد الكوع
| حجم الأنابيب العادي (NPS) | القطر الخارجي عند بيفل | 90 درجة المرفقين، A | 45 درجة المرفقين، ب |
| نصف | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| واحد ونصف | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| ثلاثة ونصف | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 10160 | 1524 | 632 |
| 42 | 1067.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 168.0 | 1 753 | 727 |
| 48 | 12190 | 1 829 | 759 |
المواد الأكثر شيوعًا المستخدمة في أدوات الأنبوب المطاوئة بالشفرات هي SS304/304L ، SS316/316L ، DUPLEX SAF2507 ، SAF2205 ،
تفاصيل مواصفات المواد كما هو موضح أدناه.
تحليل المواد
304/304L (UNS S30400/S30403)
التركيب الكيميائي %
| ج | سي سي | م | نـي | (ب) | S | نعم |
| ≤ | ... | ≤ | ... | ≤ | ≤ | ≤ |
| 0.035 | 18.0-20.0 | 2.00 | 8.0-130 | 0.045 | 0.03 | 1.00 |
قوة الشد: ≥ 485 Mpa (70KSI)
قوة الطاقة: ≥170Mpa (25KSPI)
إطالة ≥ 40%
316/316L (UNS S31600/S31603)
التركيب الكيميائي %
| ج | سي سي | م | (مو) | نـي | (ب) | S | نعم |
| ≤ | ... | ≤ | ... | ≤ | ≤ | ≤ | |
| 0.035 | 16.0-180 | 2.00 | 2.0-3.0 | 10.0-140 | 0.045 | 0.03 | 1.00 |
قوة الشد: ≥ 485 Mpa (70KSI)
قوة الطاقة: ≥170Mpa (25KSPI)
إطالة ≥ 40%
طراز SAF2205 (UNS31803)
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | سي سي | نـي | (مو) | كيو | ن |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-65 | 3.0-3.50 | / |
0.14-0.2
|
SAF2205 الأداء الميكانيكي للمواد
| عناصر الاختبار | اختبار الحرارة | الأداء | البيانات القياسية |
| قوة الشد | درجة حرارة الغرفة | قوة العائد s≥ | 450 ميجا بايت |
| قوة السحب h ≥ | 620 مبا | ||
| الطول % > | 25 | ||
| خفض المساحة=> | / | ||
| قيمة التأثير KV ((J)) | درجة حرارة الغرفة | الجانبي | / |
| صلابة برينيل | درجة حرارة الغرفة | ≤ | 290 |
| صلابة روكويل | درجة حرارة الغرفة | ≥ | / |
القناة المزدوجة SS SAF2507 ((UNS32750)
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | سي سي | نـي | (مو) | Cu≤ | ن |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-80 | 3.0-50 | 0.5 | 0.24-0.32 |
الأداء الميكانيكي
| عناصر الاختبار | اختبار الحرارة | الأداء | البيانات القياسية | |
| الجهد | درجة حرارة الغرفة | قوة الغلة | Ø≤55 Rm≥ | 550 ميجا بايت |
| Ø > 55 Rm≥ | 515 Mpa | |||
| قوة الشد | Ø≤55 R0.002 ≥ | 800 ميجا بايت | ||
| Ø > 55 R0.002≥ | 760 ميجا بايت | |||
| الطول A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| صلابة برينيل HB | درجة حرارة الغرفة | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
التسمية: A 403/A 403M 06 المواصفات القياسية للأنابيب النحاسية من الفولاذ المقاوم للصدأ
الوثائق الأخرى المشار إليها
معايير ASTM:
A 351/A 351M مواصفات للصب، Austenitic، للأجزاء التي تحتوي على الضغط
أ 370 أساليب الاختبار والتعريفات للاختبار الميكانيكي لمنتجات الصلب
مواصفات 480/A 480M المتعلقة بالمتطلبات العامة للصفائح والصفائح والشرائط من الفولاذ المقاوم للحرارة
A 743/A 743M مواصفات للصب ، الحديد الكروم ، الحديد الكروم النيكل ، مقاومة للتآكل ، للتطبيق العام
A 744/A 744M مواصفات للصب ، نيكل الحديد والكروم ، مقاومة للتآكل ، للخدمة الشديدة
A 751 أساليب الاختبار والممارسات والمصطلحات للتحليل الكيميائي لمنتجات الصلب
مواصفات 960/A 960M المتعلقة بالمتطلبات المشتركة للأنابيب الصلبة المصنعة
E 112 أساليب الاختبار لتحديد متوسط حجم الحبوب
E 165 طريقة الاختبار لفحص الاختراق السائل
معايير ASME:
ASME B16.9 أدوات اللحام الصلب المصنوعة في المصنع
ASME B16.11 التجهيزات الصلبة المصنوعة من الصلب، واللحام في المقابس والأطراف المطوية
معايير MSS: MSS SP-25 نظام وضع علامة قياسي للصمامات والإصلاحات،
الأطراف والاتحادات
MSS SP-43 الممارسة القياسية للوحات اللاصقة من الفولاذ المقاوم للصدأ خفيفة الوزن
MSS SP-79 إدراجات الحوائط الحائطية
عملية الإنتاج
الأسئلة الشائعة
سؤال: طلب العميل إصلاحات لحام في A105:
الجواب: أكثر مواد اللحام المتداولة من الفولاذ الكربوني هي A234WPB. إنها تعادل شظايا A105 ، ومع ذلك ، لا يوجد شيء مثل اللحام المتداول A105 أو A106.
A106 Gr.B هو لدرجة الأنابيب. يتم تصنيع اللوحات A234WPB من أنابيب A106GR.B. A105 هي مادة من شريط تم صياغته ليكون للوحات عالية الضغط أو اللحاء
السؤال: طلبات العميل تطبيق توصيلات لحام الظهر:
الجواب: هذا أيضًا تصور خاطئ لأن الستائر متوفرة في A105 و A105 N ، حيث N تعني المعتاد.
ومع ذلك، لا يوجد شيء من هذا القبيل A234WPBN. المصنعين تطبيع اللفافات لحامها كان يعتبر أن عملية المعالجة الحرارية تطبيعها تم القيام به، وخاصة بالنسبة للمرفقين و
يجب على العملاء الذين يحتاجون إلى إصلاحات لحام الخرطوم الموحدة يجب أن يطلبوا إصلاحات WPL6 التي لديها إنتاجية عالية ويتم تطبيقها كإجراء قياسي.
السؤال: الزبون نسي أن يذكر جدول الأنابيب:
ج: يتم بيع أدوات التوصيل بالصمغ الأساسي حسب حجم الأنابيب، ولكن يجب تحديد جدول الأنابيب لتنسجم مع معرف الأدوات مع رمز الأنابيب. إذا لم يذكر جدول،سنفترض أن جدارًا قياسيًا مطلوب.
السؤال: ينسى العميل ذكر إصلاحات اللحام أو اللحام بدون خيوط:
تتوفر أدوات لحام الأرداف في كل من التكوين الملحوم وغير الملحوم. يتم صنع أدوات لحام الأرداف غير الملحومة من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ من أنابيب غير ملتحمة وهي أكثر تكلفة بشكل عام.
لا توجد أدوات أنابيب بلا خيوط شائعة في أحجام أكبر من 12 ′′. يتم تصنيع أدوات أنابيب مصفحة من الفولاذ الكربوني أو أنابيب الفولاذ المقاوم للصدأ المصفحة من ERW.وهي متوفرة في أحجام 1⁄2 ′′ إلى 72 ′′ وهي أكثر بأسعار معقولة من التوصيلات السامة.
س: ما معنى شعاع قصير (SR) أو شعاع طويل (LR) ؟
الجواب: سوف تسمع في كثير من الأحيان SR45 المرفق أو LR45 المرفق. 45 أو 90 يشير إلى زاوية الانحناء لتناسب مؤخرة الحائط لتغيير اتجاه التدفق.
يحتوي كوع نصف قطره طويلاً (LR 90 Elbow أو LR 45 Elbow) على انحناء أنبوب سيكون 1.5 مرة من حجم الأنابيب. لذلك ، فإن LR 90 بطول 6 بوصات لديه نصف قطره المنحني الذي يبلغ 1.5 x حجم الأنابيب الاسمي.
يحتوي كوع نصف قطره قصير (SR45 أو SR90) على انحناء أنبوب يساوي حجم التركيب ، لذلك يحتوي 6 ′′ SR 45 على نصف قطر انحناء يبلغ 6 ′′ حجم أنبوب اسمي.
س: ما هو 3R أو 3D المرفق أنابيب الوصول؟
الجواب: أولاً ، يتم استخدام مصطلحات 3R أو 3D كمرادف. يحتوي كوع لحام 3R على نصف قطر ثني يبلغ 3 أضعاف حجم الأنابيب الاسمي. يعد كوع 3R يساوي كوع 3D
الخصائص / الخصائص
المرفق: تستخدم هذه الأجهزة لتغيير اتجاه التدفق. المرفقات متوفرة بشكل رئيسي في نوعين قياسيين - زاوية 90 و 45 درجة بسبب الطلب الكبير عليها في السباكة.المرفق 90 درجة تستخدم في المقام الأول لربط أنابيب إلى مضخات المياه، الصمامات، ومصارف سطح السفينة، في حين أن 45 درجة المرفق يستخدم في الغالب في مرافق إمدادات المياه، شبكات الأنابيب الصناعية الإلكترونية والكيميائية، الغذاء، أنابيب تكييف الهواء،إنتاج الحدائق، الزراعة، ومرافق الطاقة الشمسية.
خدمتنا
1الدعم الفني
2مراقبة جودة المواد الخام
3التفتيش خلال وقت الإنتاج.
4الاختبار النهائي يشمل سطح، البعد، اختبار PT، اختبار RT، اختبار الموجات فوق الصوتية
5. تقرير الاختبار لكل شحنة
4شروط التسليم المرنة EXW FOB CIF CFR DDP DDU
5طرق الدفع المرنة: LC. TT. DP
6. الحزمة المخصصة تشمل الشعار.
718 شهراً وقت ضمان الجودة
9استبدال مجاني بالبريد الجوي في حالة وجود أي خطأ
10. 24 ساعة للرد على أسئلتك
