SCH40S SCH80S أنابيب الفولاذ المقاوم للصدأ
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001: 2015 |
| رقم الموديل | PF-SE-S-04 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD 2-100 dollars for SS36L Reducers |
| تفاصيل التغليف | علب خشبية ، منصات نقالة ، كرتون |
| وقت التسليم | 10 أيام عمل |
| القدرة على العرض | 25 طن لمدة شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المواد | SS316/SS316L، SS304/SS304L، SS321، UNS31803، UNS32750 | الاتصال | بعقب الملحومة BW |
|---|---|---|---|
| سمك | Sch5s، sch10s، sch40s، sch80s، sch160s، xs، xxs | السطح | التخليل، البولندية |
| إبراز | SCH80S أدوات أنابيب الفولاذ المقاوم للصدأ,SCH40S أدوات أنابيب الفولاذ المقاوم للصدأ,MSS SP 44 نهاية القضيب المقاوم للصدأ,SCH40S Stainless Steel Pipe Fittings,MSS SP 44 stainless stub end |
||
منتوج وصف

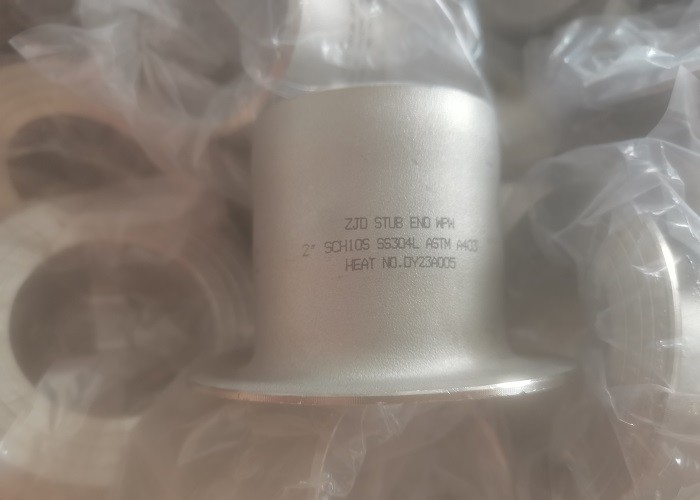

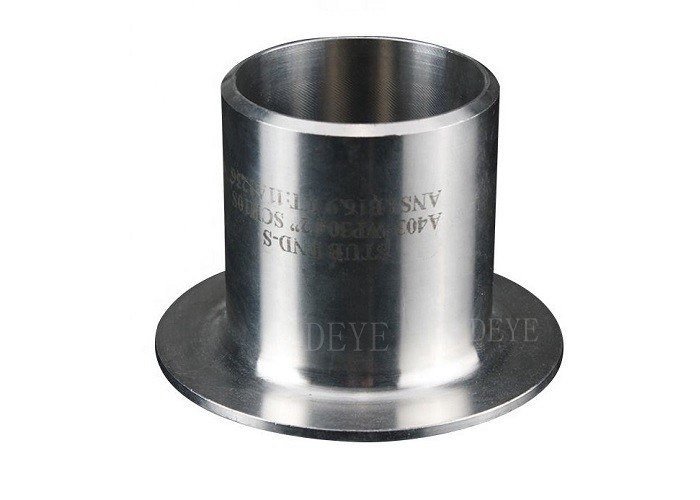

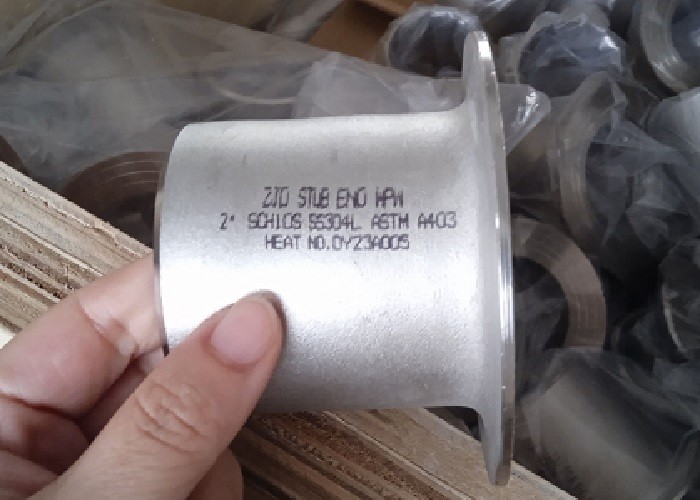

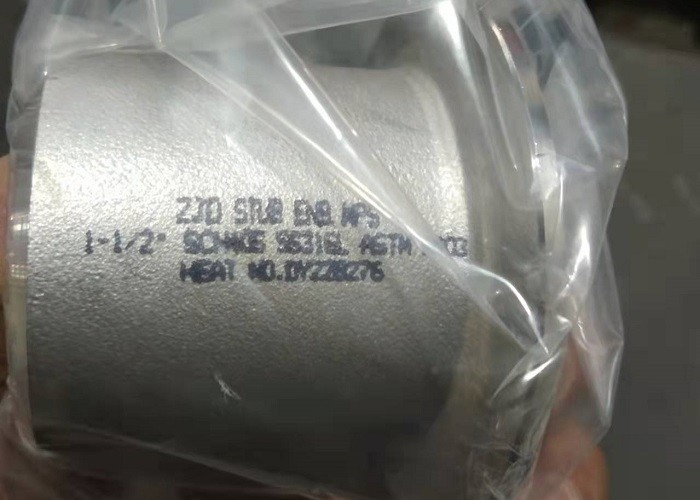

ANSI نوع قصير أنبوب الفولاذ المقاوم للصدأ9
مقدمة قصيرة
من الفولاذ المقاوم للصدأ:الوظيفة الرئيسية للنهاية stub هيلتوصيل الأنابيب معًا في نظام أنابيب مع شاشة الجماع الحلقية من الفولاذ المقاوم للصدأ / شاشة الدعميتم استخدام أطراف العصا الفولاذ المقاوم للصدأ جنبا إلى جنب مع شرائح المفاصل الداخلية الفولاذ المقاوم للصدأ / شرائح الدعم.النوع A والنوع B. وهي متوفرة في طولين قياسيين ، طويلا (ANSI) أو نمط قصير (MSS). عادة ما يتم تقديم جدول 5s و 10s في أطوال قصيرة ،والطول الطويل متوفر على الطلب الخاصيتم توفير جدول 40 في أطوال قصيرة أو طويلة.
معلومات المنتج/ المواصفات:
| اسم المنتجات | صيانة الصلب المقاوم للصدأ غير الملحومة وملحومة9 |
| أنواع |
أطراف العصا، مكافئات، مخففات، مكافئات، مكافئات، مكافئات، 180 درجة العودة، منحنيات، تخفيض الكتلة، صافية، متساوية، Y Tee، القبعات، |
| الحجم | 1/2"-72" DN15-DN1800 |
| سمك الجدار |
من السماكة المنخفضة إلى السماكة العالية SCH5S،SCH10s،SCH20S،SCH30،STD،SCH40S،SCH60،XS،SCH80S،SCH100،SCH120، سمك SCH160S،XXS،DIN،SGP JIS |
| المعيار | ASTMA312, ASTM AWP40, ASME, A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312، JIS B2311/B2312، DIN 2605-1/2617/2615 | |
| GB 12459-99، EN Standard وغيرها | |
| المواد | الفولاذ المقاوم للصدأ 304، 304L، 304H، 316، 316L، 316H، 310، SS321, SS321H، 347، 347H، 904L |
| مزدوج SS 2507، DSS2205، UNS31803 UNS32750 | |
| 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404، 1.4462، 1.4410، 1.4501 | |
| فولاذ الكربون A234 WPB، WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370(إس تي 35)8(إس تي 37)2، ST35.4/8 ، ST42 ، ST45 ، ST52 ، ST524 | |
| STP G38،STP G42،STPT42،STB42،STS42،STPT49،STS49 | |
| السطح | الرمل ، المخلل الحمضي ، الملمع |
التكنولوجيا أوراق البيانات التقنية
قائمة سمك الأدوات الأنابيب ANSI B16.9
الوحدة: ملم
| حجم الأنابيب DN (في) | مقياس خارج D | سمك الحائط العادي | ||||||||||||||
| الـ 5 | ش10 | ش20 | Sch30 | الـ 40 | أمراض جنسية | Sch40 | Sch60 | الـ 80 | XS | ش80 | Sch100 | (شيل 20) | 40 | Sch160 | ||
| 1/8 | 10. 3 | | | | | 1. 73 | 1. 73 | 1. 73 | | 2. 41 | 2. 41 | 2. 41 | | | | |
| 1/4 | 13. 7 | | | | | 2. 24 | 2. 24 | 2. 24 | | 3. 02 | 3. 02 | 3. 02 | | | | |
| 3/8 | 17. 1 | | | | | 2. 31 | 2. 31 | 2. 31 | | 3. 20 | 3. 20 | 3. 20 | | | | |
| نصف | 21. 3 | 1.65 | | | | 2. 77 | 2. 77 | 2. 77 | | 3. 73 | 3. 73 | 3. 73 | | | | 4. 78 |
| 3/4 | 26. 7 | 1.65 | | | | 2. 87 | 2. 87 | 2. 87 | | 3. 91 | 3. 91 | 3. 91 | | | | 5. 56 |
| 1 | 33.4 | 1. 65 | | | | 3. 38 | 3. 38 | 3. 38 | | 4. 55 | 4. 55 | 4. 55 | | | | 6. 35 |
| 1 1/4 | 42. 2 | 1.65 | | | | 3. 56 | 3. 56 | 3. 56 | | 4. 85 | 4. 85 | 4. 85 | | | | 6. 35 |
| واحد ونصف | 48. 3 | 1.65 | | | | 3. 68 | 3. 68 | 3. 68 | | 5. 08 | 5. 08 | 5. 08 | | | | 7. 14 |
| 2 | 60. 3 | 1. 65 | | | | 3. 91 | 3. 91 | 3. 91 | | 5. 54 | 5. 54 | 5. 54 | | | | 8. 74 |
| 2 1/2 | 73. 0 | 2. 11 | | | | 5. 16 | 5. 16 | 5. 16 | | 7. 01 | 7. 01 | 7.01 | | | | 9. 53 |
| 3 | 88. 9 | 2. 11 | | | | 5. 49 | 5. 49 | 5. 49 | | 7. 62 | 7. 62 | 7. 62 | | | | 11. 13 |
| ثلاثة ونصف | 101. 6 | 2. 11 | | | | 5. 74 | 5. 74 | 5. 74 | | 8. 08 | 8. 08 | 8. 08 | | | | |
| 4 | 114. 3 | 2. 11 | | | | 6. 02 | 6.02 | 6. 02 | | 8. 56 | 8. 56 | 8. 56 | | 11. 13 | | 13. 49 |
| 5 | 141. 3 | 2. 77 | | | | 6. 55 | 6. 55 | 6. 55 | | 9. 53 | 9. 53 | 9. 53 | | 12. 70 | | 15. 88 |
| 6 | 168. 3 | 2. 77 | | | | 7. 11 | 7. 11 | 7. 11 | | 10. 97 | 10. 97 | 10. 97 | | 14. 27 | | 18. 26 |
| 8 | 219. 1 | 2. 77 | | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 20. 62 | 23. 01 |
| 10 | 273. 1 | 3. 40 | | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 21. 44 | 25. 40 | 28. 58 |
| 12 | 323.9 | 3. 96 | | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 12. 70 | 17. 48 | 21. 44 | 25. 40 | 28. 58 | 33. 32 |
| 14 | 355. 6 | 3. 96 | 6. 35 | 7. 92 | 9. 53 | | 9. 53 | 11. 13 | 15. 09 | | 12. 70 | 19. 05 | 23. 83 | 27. 79 | 31. 75 | 35. 71 |
| 16 | 406. 4 | 4. 19 | 6. 35 | 7. 92 | 9. 53 | | 9. 53 | 12. 70 | 16. 66 | | 12. 70 | 21. 44 | 26. 19 | 30. 96 | 36. 53 | 40. 49 |
| 18 | 457. 2 | 4. 19 | 6. 35 | 7. 92 | 11. 13 | | 9. 53 | 14. 27 | 19. 05 | | 12. 70 | 23. 83 | 29. 36 | 34. 96 | 39. 67 | 45. 24 |
| 20 | 508. 0 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | | 9. 53 | 15. 09 | 20. 62 | | 12. 70 | 26. 19 | 32. 54 | 38. 10 | 44. 45 | 50. 01 |
| 22 | 558. 8 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | | 9. 53 | | 22. 23 | | 12. 70 | 28. 58 | 34. 93 | 41. 28 | 47. 63 | 53. 98 |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14. 27 | | 9. 53 | 17. 48 | 24. 61 | | 12. 70 | 30. 96 | 38. 89 | 46. 02 | 52. 37 | 59. 54 |
| 26 | 660.4 | | 7. 92 | 12. 70 | | | 9. 53 | | | | 12. 70 | | | | | |
| 28 | 711.2 | | 7. 92 | 12. 70 | 15. 88 | | 9. 53 | | | | 12. 70 | | | | | |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 15. 88 | | 9. 53 | | | | 12. 70 | | | | | |
| 32 | 812. 8 | | 7. 92 | 12. 70 | 15. 88 | | 9. 53 | 17. 48 | | | 12. 70 | | | | | |
| 34 | 863. 6 | | 7. 92 | 12. 70 | 15. 88 | | 9. 53 | 17. 48 | | | 12. 70 | | | | | |
| 36 | 914. 4 | | 7. 92 | 12. 70 | 15. 88 | | 9. 53 | 17. 48 | | | 12. 70 | | | | | |
| 38 | 965.2 | | | | | | 9. 53 | | | | 12. 70 | | | | | |
| 40 | 1016. 0 | | | | | | 9. 53 | | | | 12. 70 | | | | | |
| 42 | 1066. 8 | | | | | | 9. 53 | | | | 12. 70 | | | | | |
| 44 | 1117. 6 | | | | | | 9. 53 | | | | 12. 70 | | | | | |
| 46 | 1168.4 | | | | | | 9. 53 | | | | 12. 70 | | | | | |
| 48 | 1219. 2 | | | | | | 9. 53 | | | | 12. 70 | | | | | |
أبعاد أجهزة الحد
| الاسمية | قطر خارجية | نمط طويل | نمط قصير | نصف قطر | قطرها | |
| حجم الأنابيب | من البرميل | الطول، F | الطول، F | شرائح، R | من Lap، G | |
| (NPS) | (ماكس) | دقيقة. | [الملاحظات (3) ، (4) ] | [ملاحظات (3) ، (4) ] [ملاحظة (5) ] | [ملاحظة (6) ] | |
| نصف | 22.8 | 20.5 | 76 | 51 | 3 | 35 |
| 3/4 | 28.1 | 25.9 | 76 | 51 | 3 | 43 |
| 1 | 35.0 | 32.6 | 102 | 51 | 3 | 51 |
| 1-1/4 | 43.6 | 41.4 | 102 | 51 | 5 | 64 |
| 1-1/2 | 49.9 | 47.5 | 102 | 51 | 6 | 73 |
| 2 | 62.4 | 59.5 | 152 | 64 | 8 | 92 |
| 2-1/2 | 75.3 | 72.2 | 152 | 64 | 8 | 105 |
| 3 | 91.3 | 88.1 | 152 | 64 | 10 | 127 |
| 3-1/2 | 104.0 | 100.8 | 152 | 76 | 10 | 140 |
| 4 | 116.7 | 113.5 | 152 | 76 | 11 | 157 |
| 5 | 144.3 | 140.5 | 203 | 76 | 11 | 186 |
| 6 | 171.3 | 167.5 | 203 | 89 | 13 | 216 |
| 8 | 222.1 | 218.3 | 203 | 102 | 13 | 270 |
| 10 | 277.2 | 272.3 | 254 | 127 | 13 | 324 |
| 12 | 328.0 | 323.1 | 254 | 152 | 13 | 381 |
| 14 | 359.9 | 354.8 | 305 | 152 | 13 | 413 |
| 16 | 411.0 | 405.6 | 305 | 152 | 13 | 470 |
| 18 | 462.0 | 456.0 | 305 | 152 | 13 | 533 |
| 20 | 514.0 | 507.0 | 305 | 152 | 13 | 584 |
| 22 | 565.0 | 558.0 | 305 | 152 | 13 | 641 |
| 24 | 616.0 | 609.0 | 305 | 152 | 13 | 692 |
الفولاذ المقاوم للصدأ هو اختصار للفولاذ المقاوم للصدأ والحمض. يطلق على الفولاذ المقاوم لوسائل التآكل الضعيفة مثل الهواء والبخار والماء ، أو لديه مقاومة للصدأ الفولاذ المقاوم للصدأ;والفولاذ الصف الذي هو مقاوم لوسائل التآكل الكيميائية (مثل الحمض والقلي والملح، وما إلى ذلك) التآكل يسمى الحمض المقاوم للفولاذ.المادة الأكثر شيوعًا هي SS304/304L، SS316/316L ، DUPLEX SAF2507 ، SAF2205
تفاصيل مواصفات المواد كما هو موضح أدناه.
| 304/304L (UNS S30400/S30403) | |||||||
| التركيب الكيميائي % | |||||||
| ج | سي سي | م | نـي | (ب) | S | نعم | |
| ≤ | ... | ≤ | ... | ≤ | ≤ | ≤ | |
| 0.035 | 18.0-20.0 | 2.00 | 8.0-130 | 0.045 | 0.03 | 1.00 | |
قوة الشد: ≥ 485 Mpa (70KSI)
قوة الطاقة: ≥170Mpa (25KSPI)
إطالة ≥ 40%
316/316L (UNS S31600/S31603)
التركيب الكيميائي%
| ج | سي سي | م | (مو) | نـي | (ب) | S | نعم |
| ≤ | ... | ≤ | ... | ≤ | ≤ | ≤ | |
| 0.035 | 16.0-180 | 2.00 | 2.0-3.0 | 10.0-140 | 0.045 | 0.03 | 1.00 |
قوة الشد: ≥ 485 Mpa (70KSI)
قوة الطاقة: ≥170Mpa (25KSPI)
إطالة ≥ 40%
طراز SAF2205 (UNS31803)
التركيب الكيميائي %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | سي سي | نـي | (مو) | كيو | ن |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-65 | 3.0-3.50 | / | 0.14-0.2 |
الأداء الميكانيكي
| عناصر الاختبار | اختبار الحرارة | الأداء | البيانات القياسية |
| قوة الشد | درجة حرارة الغرفة | قوة العائد s≥ | 450 ميجا بايت |
| قوة السحب h ≥ | 620 مبا | ||
| الطول % > | 25 | ||
| خفض المساحة=> | / | ||
| قيمة التأثير KV ((J)) | درجة حرارة الغرفة | الجانبي | / |
| صلابة برينيل | درجة حرارة الغرفة | ≤ | 290 |
| صلابة روكويل | درجة حرارة الغرفة | ≥ | / |
المواد المستخدمة في المواد المستخدمة في المواد
التركيب الكيميائي %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | سي سي | نـي | (مو) | Cu≤ | ن |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-80 | 3.0-50 | 0.5 | 0.24-0.32 |
الأداء الميكانيكي
| عناصر الاختبار | اختبار الحرارة | الأداء | البيانات القياسية | |
| الجهد | درجة حرارة الغرفة | قوة الغلة | Ø≤55 Rm≥ | 550 ميجا بايت |
| Ø > 55 Rm≥ | 515 Mpa | |||
| قوة الشد | Ø≤55 R0.002 ≥ | 800 ميجا بايت | ||
| Ø > 55 R0.002≥ | 760 ميجا بايت | |||
| الطول A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| صلابة برينيل HB | درجة حرارة الغرفة | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
عملية الإنتاج
التطبيق/ الاستخدام
أنابيب السوائل منخفضة والمتوسطة الضغط،المرجل،صناعة النفط والغاز الطبيعي، الحفر،صناعة الكيمياء،صناعة الكهرباء،بناء السفن،معدات الأسمدة وأنابيب،الهياكل،البتروكيماوياتالصناعة الدوائية، الخ
الأسئلة الشائعة/ أسئلة العملاء وأجوبة
ق:العميل طلب إصلاحات لحام في A105:
أ: أغلب المواد المستخدمة في اللحام بالفولاذ الكربوني هي A234WPB. إنها تعادل شظايا A105 ، ومع ذلك ، لا يوجد شيء مثل اللحام بالفولاذ الكربوني A105 أو A106. A106 Gr.B هو لدرجة الأنابيب.ويتم تصنيع أدوات A234WPB من A106GRالأنابيب. A105 هي مادة من بار مزورة لتكون التشغيل الضغط العالي أو فلانج
ق: طلبات العملاء تطبيقات توصيلات لحام الأرداف:
أ:هذا أيضًا تصور خاطئ لأن الاطراف متوفرة في A105 و A105 N ، حيث N يقف ليتم تطبيقه.
ومع ذلك، لا يوجد شيء من هذا القبيل A234WPBN. المصنعين تطبيع اللفافات لحامها كان يعتبر أن عملية المعالجة الحرارية تطبيعها تم القيام به، وخاصة بالنسبة للمرفقين و
يجب على العملاء الذين يحتاجون إلى إصلاحات لحام الخرطوم الموحدة يجب أن يطلبوا إصلاحات WPL6 التي لديها إنتاجية عالية ويتم تطبيقها كإجراء قياسي.
س:الزبون نسى أن يذكر جدول الأنابيب
أ:يتم بيع أدوات التوصيل بالصمغ الخلفي حسب حجم الأنابيب ولكن يجب تحديد جدول الأنابيب ليتطابق مع معرف التركيب مع معرف الأنابيب. إذا لم يذكر جدول،سنفترض أن جدارًا قياسيًا مطلوب.
س:المشتري ينسى أن يذكر الحامية أو اللمسات غير الملحومة لحام البطن:
أ:تتوفر أدوات لحام الأرداف في كل من التكوين الملحوم وغير الملحوم. يتم صنع أدوات لحام الأرداف غير الملحومة من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ من أنابيب غير ملتحمة وهي أكثر تكلفة بشكل عام.
لا توجد أدوات أنابيب بلا خيوط شائعة في أحجام أكبر من 12 ′′. يتم تصنيع أدوات أنابيب مصفحة من الفولاذ الكربوني أو أنابيب الفولاذ المقاوم للصدأ المصفحة من ERW.وهي متوفرة في أحجام 1⁄2 ′′ إلى 72 ′′ وهي أكثر بأسعار معقولة من التوصيلات السامة.
س:ماذا يعني نصف قطر قصير (SR) أو نصف قطر طويل (LR) ؟
أ:غالبًا ما تسمع عن مرفق SR45 أو مرفق LR45. يشير 45 أو 90 إلى زاوية الانحناء لتثبيت مؤخرة الحائط لتغيير اتجاه التدفق.
يحتوي كوع نصف قطره طويلاً (LR 90 Elbow أو LR 45 Elbow) على انحناء أنبوب سيكون 1.5 مرة من حجم الأنابيب. لذلك ، فإن LR 90 بطول 6 بوصات لديه نصف قطره المنحني الذي يبلغ 1.5 x حجم الأنابيب الاسمي.
يحتوي كوع نصف قطره قصير (SR45 أو SR90) على انحناء أنبوب يساوي حجم التركيب ، لذلك يحتوي 6 ′′ SR 45 على نصف قطر انحناء يبلغ 6 ′′ حجم أنبوب اسمي.
س:ما هو 3R أو 3D المرفق أنابيب الوصول؟
أ:أولاً ، تستخدم المصطلحات 3R أو 3D مترادفة. يحتوي كوع لحام 3R على نصف قطر ثنائي يعادل 3 أضعاف حجم الأنابيب الاسمية.
