DIN BS4504 En1092-1 فلنج الفولاذ المجوهر UNI فلنج المسمار مع NPT BSPT
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | PF-FL-TH11 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD10-USD100 each pcs |
| تفاصيل التغليف | حالات التبخير الخشبية |
| وقت التسليم | 30 يوما للطلب المعتاد |
| شروط الدفع | T/T، L/C، D/P |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعيار | الـ ASME B16.5، ASME B16.47، API 6A ، EN 1092-1 ، BS 4504 ، BS 10 ، DIN ، JIS ، GOST. | المواد | A105 ، A105N ، A350LF2 ، A182F22 ، F11 ، F56 ، F60 ، الفولاذ المقاوم للصدأ |
|---|---|---|---|
| الحجم | 1/2" ((DN15) 88" ((DN2200) | أنواع | لحام الرقبة، الانزلاق على، العمى، لحام المقبس، المتداخلة، مفصل الحلق، نظارة، قذيفة، لحام الرقبة الطو |
| تصنيف الضغط | الفئة 150، 300، 400، 600، 900، 1500، 2500؛ PN 6، PN 10، PN 16، PN 25، PN 40، PN 63، PN 100، PN 160، | السطح | أسود، أصفر ذهبي، صلب بارد، زيت مضاد للصدأ |
| إبراز | EN1092-1 الشريط الصلب المُصَوَّر,BS4504 الشبكة الصلبة المُصَوَّرة,شفرة المسمار BSPT,BS4504 Forged Steel Flange,BSPT screw flange |
||
منتوج وصف

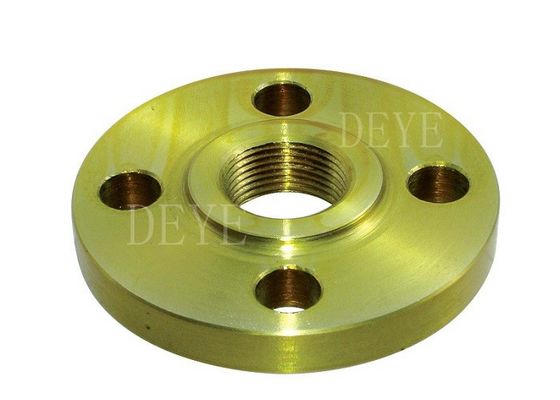

DIN BS4504 EN1092-1 UNI فلانج المسمار مع NPT BSPT
BS 4504 الحواف القسم 3.1: 1989 هو حواف دائرية مصممة لاستخدامها في مزيج من الإضافات أو الأنابيب أو الصمامات
يجب أن يكون BS 4504 Flanges PN معينًا وفقًا لمواصفات الفولاذ. أصبح المعيار البريطاني BS4504 الآن قديمًا.
واستبدلت بنموذج EN1092-1 الإصدار 09-2008 للشرائح الفولاذية التي تتضمن أيضًا معيار DIN.
عموماً نفس BS4504 و DIN 2501 ولكن EN1092-1 تغطي نطاقاً أوسع. BS4504 يمكن أن تكون المسامير الملفوفة بالمسمار مع ضغط
PN16، PN25، PN40، الحجم الأقصى هو 24، "الضغط PN63 / 64، PN100 مع الحجم الأقصى6"
معلومات المنتج/وصف المنتج/المعلومات الأساسية/المواصفات
| اسم المنتج | DIN BS4504 EN1092-1 UNI ANSI FLANGE مع NPT BSPT | |
| أنواع | صفيحة، رقبة اللحام، انزلاق على، العمى، مفصل اللب، اللحام الخيوط ،الحام محول، رقبة اللحام الطويلة، اللحام فضفاض، فتحة، العيون، مخصصة، | |
| إكمال الوجه | الوجه المسطح (FF) ، الوجه المرتفع (RF) ، المفصل من نوع الحلقة (RTJ) | |
| المعيار | ANSI | ANSI B16.5 ASME B16.47 سلسلة A/B، API605، AWWAC207 |
| DIN | DIN 2631 DIN2632 DIN2543 DIN2502 2573 2527 2565 DIN2566 DIN 2641 ،2642, | |
| GOST | غوسط 12820-80، غوسط 12821-80، غوسط أعمى | |
| إين | EN1092-1:2002 | |
| الـ JIS | JIS B2220-2004 ، KS D3576 ، KS B6216 ، KS B1511-2007 ، JIS B2261 ، JIS B8210 | |
| ب.س. | BS4504، BS10 الجدول D/E | |
| UNI | الـ UNI 2253-67 ، UNI 6091-67 ، UNI 2276-67 ، UNI 2280-67 ، UNI 6089-67 | |
| الـ SABS | الـ SABS 1123 | |
| المواد | ANSI | CS A105/SA 105N |
| الفولاذ لخدمة درجة الحرارة المنخفضة: A 350 Grade LF 1، A350LF2، A350LF4، A350LF6، A350LF8، CL1/CL2، LF3 CL1/CL2، | ||
| الفولاذ المقاوم للصدأ SS 304/304L,316/316L، SS321, SS347H، SS316TI، SS304HM SS316H، 904L، UNS31803, UNS32750, UNS32760 | ||
| فولاذ سبائك: WHPY45/52/65/80/A 182 الدرجة F 5، A 182 الدرجة F 9، A 182 الدرجة F 11، F 12، F22، F91، A694 F42، F46، F48، F50، F52، F56، F60، F65، F70، A516.60، 65 ، 70 (الجهاز المكشوف للنظارات ، حلقة المسافة / الجهاز المكشوف) ، | ||
| DIN | (سي إس إس تي 37)2؛S235JR SS 304/304L، 316/316L، الفولاذ المقاوم للصدأ 1.4301، 1.4404، SAF2205 ، SAF2507 ، | |
| GOST | CS CT20؛16MN؛SS 304/304L،316/316L | |
| إين | (سي إس إس تي 37)2؛S235JR؛C22.8SS 304/304L,316/316L | |
| الـ JIS | CS SS400،SF440,SS 304/304L، 316/316L | |
| ب.س. | CSRST372؛S235JR؛C22.8"Q235SS 304/304L,316/316L | |
| UNI | CSRST372؛S235JR؛C22.8"Q235SS 304/304L,316/316L | |
| الـ SABS | CSRST372؛S235JR؛Q235;SS 304/304L,316/316L | |
| الضغط | ANSI | فئة 150، 300، 600، 900، 1500 2500 باوند، مع سمك لحام من STD، SCH40، SCH80، SCH160. |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| إين | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| الـ JIS | 1 كيلومتر 2 كيلومتر 5 كيلومتر 10 كيلومتر 16 كيلومتر 20 كيلومتر 30 كيلومتر 40 كيلومتر | |
| ب.س. | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| الـ SABS | 600KPA،1000,1600,2500,4000 | |
| الحجم | ANSI | 1/2 ′′ 60 ′′ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| إين | DN15-DN2000 | |
| الـ JIS | 15A-1500A | |
| ب.س. | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| الـ SABS | DN10-DN600 | |
| السطح | الطلاء الأسود الزيت، البراغي، الطلاء الأصفر الذهبي، الزيت المضاد للصدأ، الغلفان، الغلفان البارد والساخن الخ، طلاء الزنك. طلاء الكروم. المعالجة السوداء، الغلاف النيازك، مسحوق. العقابطلاء النحاس. الخ | |
الخصائص / الخصائص
• لا يجوز استخدام شظايا الفولاذ الكربوني في الخدمات فوق 425 درجة مئوية
•خدمة درجات الحرارة العالية: يجب أن تكون مواد الصلب الكربوني القياسية ASTM A 105 ، وهي مادة يمكن أن تكون آمنة
تستخدم في درجات حرارة تتراوح بين -29 درجة مئوية و 425 درجة مئوية.
•خدمة درجات الحرارة المنخفضة: يجب أن تتوافق شرائح الفولاذ الكربوني المستخدمة في الخدمات تحت -29 درجة مئوية مع
متطلبات اختبار الأثر من ASME B 31.3.
•ASTM A 350-LF2 هي المادة القياسية لتطبيقات درجات الحرارة المنخفضة
• خدمة عالية الغلة: يجب أن تتوافق شظايا الفولاذ الكربوني عالية القوة ASTM A694 مع API Std 5L
أنابيب من الصف X42 إلى X65.
• المواد المستخدمة للشظايا من الفولاذ من السبائك المنخفضة (11/4 Cr ️ 1/2 Mo) يجب أن تكون ASTM A 182-F11
فولاذ سبائك متوسطي (11/2 Cr 5 Mo) يجب أن يكون ASTM A 182-F5.
التكنولوجيا/ كيفية استخدام وتثبيت أنواع الفلينج المختلفة
أجهزة الحماية
يتم توصيلها إلى الأنابيب عن طريق اتصال لحام البوت.
تستخدم عندما يكون هناك حاجة إلى اختبار الأشعة السينية أو إذا كان عزم الدوران فوق الاتحادات هو أقصى.
رقبتها الطويلة المتعرجة تُحسّن توزيع الضغط
أجهزة التفجير
يتم تركيب هذا النوع من الأطراف مع اثنين من حبات اللحام، والنزول في الأنابيب.
وبالتالي فإن تكاليف التثبيت أقل ، لذلك هناك حاجة إلى دقة أقل لقطع الأنابيب.
شفرات من الخيوط
عادة ما يتم تثبيتها مع أنبوب مضغوط سابقا، في أماكن حيث
لا يمكن القيام به. نحن لا ننصح بتثبيت إذا كانت هناك ارتفاع
اختلافات الضغط في النظام
شفرات المفاصل
ينزلقون على غطاء متداخل.
ضرورة تفكيكها من أجل التنظيف أو الإصلاح.
انخفاض بسبب سهولة تحويل الفلنجات وتحقيق محاذاة الحفر.
.
أجهزة التوصيل
تم تصميم هذا النوع من الشبكة خصيصا للقطرات الصغيرة المنخفضة والعالية
الضغوطات. يتم إدخال الأنابيب في شاشة حتى المقعد
لحام ضد المكعب.
الحواف العمياء
يتم استخدام الاطراف العمياء لأطراف الأنابيب ، وأنها مشوشة إلى أي من أعلاه
أنواع الفلينج
تصنيفات المواد:
| ASTM التعيين |
قوة السحب | حدود السلاسةالطول في50ملم | الإجهاد | برينيل | تشاربي - V | |||||||
| صلابة (HB) |
الطاقة J | درجة حرارة الاختبار | ||||||||||
| كسي مين | MPa | كسي مين | MPa | % دقيقة | % دقيقة | دقيقة. 1 أنبوب اختبار |
المتوسط 3 أنابيب اختبار |
|||||
| A105 - 05 | ||||||||||||
| 70 | 485 | 36 | 250 | 22 | 30 | 187 على الأكثر | ||||||
| A182 - 07 | ||||||||||||
| الدرجات | F1 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 192 | ||||
| F5 | 70 | 485 | 40 | 275 | 20 | 35 | 143 - 217 | |||||
| F11 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 45 | 121 - 174 | |||||
| F11 Cl. 2 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 207 | |||||
| F11 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | 156 - 207 | |||||
| F22 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 35 | 170 على الأكثر | |||||
| F22 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | ||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| A350 - 04 | ||||||||||||
| الدرجات | LF1 LF2 Cl. 1 LF2 Cl. 2 |
60 - 85 70 - 95 70 - 95 |
415 - 585 485 - 655 485 - 655 |
30 36 36 |
3 4 3 4 3 4 |
205 250 250 |
25 22 22 |
38 30 30 |
197 على الأكثر 197 على الأكثر 197 على الأكثر |
14 16 20 |
18 20 27 |
-29 -46 -18 |
| LF3 Cl. 1 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 على الأكثر | 16 | 20 | -101 | ||
| LF3 Cl. 2 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 على الأكثر | 20 | 27 | -101 | ||
| A694 - 03 | ||||||||||||
| الدرجات | F42 | 60 | 415 | 42 | 290 | 20 | ||||||
| F52 | 66 | 455 | 52 | 360 | 20 | |||||||
| F56 | 68 | 470 | 56 | 385 | 20 | |||||||
| F60 | 75 | 515 | 60 | 415 | 20 | |||||||
| F65 | 77 | 530 | 65 | 450 | 20 | |||||||
| F70 | 82 | 565 | 70 | 485 | 18 | |||||||
عملية الإنتاج
المعيار المزدوج
الـ ASME B16.5
هذا هو المعيار الأكثر استخدامًا في جميع أنحاء العالم
المسامير المسامرة والصائبة والمصفوفة. يشمل الخدمة والمواد والأبعاد
معايير التسامح، والتمييز والاختبار للشفرات. كما يصف جميع أنواع الشفرات
للقياسات 1/2~24~الطبقة 150#، 300#، 400#، 600#، 900# و1500#، و 1/2~
12ـ فئة 2500#
الـ ASME B16.36
هذا المعيار ينطبق على الأطراف لقياس تدفق مع لوحة فتحة.
أجهزة التشطيب ASME B16.36 لها نفس الأبعاد مثل أجهزة التشطيب B16.5 باستثناء الحد الأدنى للسمك
التي تزداد للسماح بفتحات القياس.
بالإضافة إلى ذلك ، تسمح فتحتان ومسامير بفصل اللحاء واستبدال
لوحة القياس، تغطي الأحجام من 1 إلى 24، من الفئة 300# إلى 1500#،
و الأحجام من 1 إلى 12 فئة 2500#
MSS SP-44
معيار يستخدم للسمك الرقيق والقوة العالية.
تتراوح من 12 إلى 60 فقط من فئة 150# إلى 600# وحتى 48# من فئة 900# فقط
للشريحة العنقية العمياء واللحام. القطر الخارجي والقالب الحفر
تتطابق مع ASME حتى 36. لذلك يمكن استخدامها مع الصمامات
المضخات وفقا لـ ASME.
الـ ASME B16.47
هذا المعيار يغطي المعيار السابق ويكمله بالمواد
معدل الضغط والدرجات الحرارية من ASME B16.5فئة النوع تشبه
النوع "بي" هو نفس النوع "إيه بي آي 605".
الـ ASME B16.20
ويشمل مواد وأبعاد ووضع علامات الحلقات للشرائح الفولاذية 1/2 إلى
الدرجة 24 من 150 إلى 1500 و الدرجة 36 من 900
API 6 A
API 6 تم إنشاء مواصفات لرؤوس الآبار وأشجار عيد الميلاد.
ويشمل ذلك توحيد أجزاء المفاصل، والتي هي مقاسية
قابلة للاستبدال مع ASME B16.5 ولكن إضافة بعض التسامح مع جميع الأحجام.
ومع ذلك، وبما أن مواد API أكثر مقاومة، فإن ضغط الخدمة القصوى
اتحاد API / ASME يقتصر على ذلك من أداء أقل فلانج.
EN1092-1
يحدد هذا المعيار الأوروبي لسلسلة واحدة من الفلنجات المتطلبات للصلب الدائري
أجهزة التشذيب في تسميات PN PN 2,5 إلى PN 400 والأحجام الاسمية من DN 10 إلى DN 4000.
يحدد هذا المعيار الأوروبي أنواع الشبكة ومواصفاتها وأبعادها وتسامحاتها
الخيوط، أحجام المسامير، الطلاء السطحي للوحة التوصيل، العلامة، المواد، الضغط/درجة الحرارة
الدرجات القياسية والكتلة التقريبية للشريط.
في هذا المعيار الأوروبي، تشمل "الفلنجات" أيضاً الطرفين الملتفين والعناق.
هذا المعيار الأوروبي ينطبق على الأطراف المصنعة وفقًا للأساليب
الموصوفة في الجدول 1 ، مفاصل الأنابيب غير المختومة خارج نطاق هذا المعيار الأوروبي.
التطبيق/ الاستخدام
اللفافة هي طريقة لربط الأنابيب والصمامات والمضخات وغيرها من المعدات لتشكيل أنابيب
نظام لنقل الماء والبخار والهواء والغاز والنفط. كما أنه يوفر سهولة الوصول للتنظيف،
التفتيش أو التعديل.
