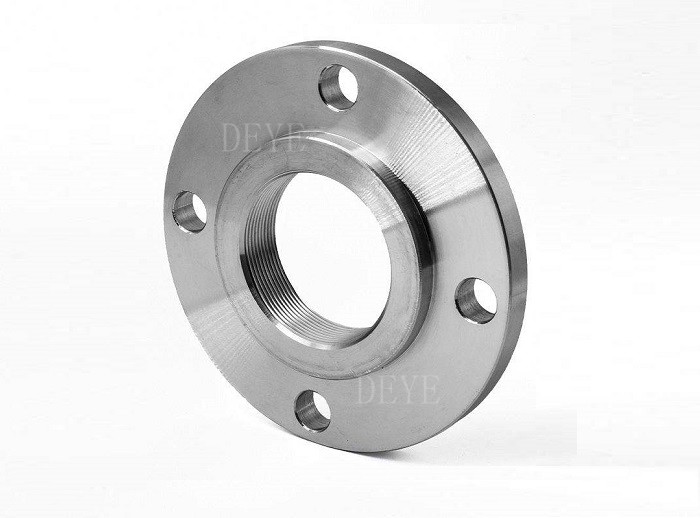

DIN En1092-1 UNI فولاذ المقاوم للصدأ أجهزة شفرة الأنابيب مع PN10 PN16 PN25
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | ZJD-F-TH07 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD2-USD100 each |
| تفاصيل التغليف | حالات التبخير الخشبية |
| وقت التسليم | 25-30 يوما لأمر الإنتاج |
| شروط الدفع | T/T، L/C، D/P |
| القدرة على العرض | 200 طن كل شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعيار | الـ ASME B16.5، ASME B16.47، API 6A ، EN 1092-1 ، BS 4504 ، BS 10 ، DIN ، JIS ، GOST. | المواد | SS316, SS316L, SS304/304L, DUPLEX SS UNS31803, UNS32750, 904L, INCONEL625, |
|---|---|---|---|
| الحجم | 1/2′′ (DN15) ~ 48′′ (DN1200) | أنواع | لحام الرقبة، الانزلاق على، العمى، لحام المقبس، المتداخلة، مفصل الحلق، نظارة، قذيفة، لحام الرقبة الطو |
| تصنيف الضغط | الفئة 150، 300، 400، 600، 900، 1500، 2500؛ PN 6، PN 10، PN 16، PN 25، PN 40، PN 63، PN 100، PN 160، | ||
| إبراز | طوق أنابيب الفولاذ المقاوم للصدأ UNI,PN10 فلنج أنابيب الفولاذ المقاوم للصدأ,طوابق PN25 ss,PN10 Stainless Steel Pipe Flange,PN25 ss flanges |
||
منتوج وصف
DIN EN1092-1 UNI SS FLANGES مع PN10,PN16,PN25
يحدد المعيار الأوروبي EN 1092-1 بشأن أجهزة التشطيب للأنابيب المتعلقة بمتطلبات أجهزة التشطيب الصلبة بناءً على ضغطها الاسمي (PN) وأبعاده (DN).فهو يحدد أنواع مختلفة من الفلنجات و أسطحها الختامية، والتسامحات، والخيوط والتسمية.
EN 1092-1 TYPE 01 للصفائح اللاصقة لللحام
EN 1092-1 TYPE 02 للشريط الطلاء المفتوح مع طوق طلاء لحام TYPE 32،
معيار EN 1092-1 TYPE 03 للشريط الطلاء المفتوح مع طوق طلاء لحام TYPE 33
معيار EN 1092-1 TYPE 04 للشريط الطلاء المفتوح مع طوق رقبة اللحام TYPE 34
EN 1092-1 النوع 05الجهاز المجهز العمياء أو الجهاز المجهز الفارغ
معيار EN 1092-1 TYPE 11 للشريحة الرقبة لللحام
معيار EN 1092-1 TYPE 12 للشريط المنزلق المزلق لللحام
EN 1092-1 TYPE 13 للشريط المتعرج
EN 1092-1 النوع 21 لـ LWN رقبة اللحام الطويلة أو اللحام المتكامل
EN 1092-1 TYPE 32 للصفحة ذات الياقات المطاوعة ، EN 1092-1 Type 33 للولياقات القصيرة أو نهاية الأنابيب الملتفة ،
EN1092-1 TYPE 34 لخاتم رقبة اللحام
معلومات المنتج/وصف المنتج/المعلومات الأساسية/المواصفات
| اسم المنتج | DIN EN1092-1 UNI SS FLANGES مع PN10,PN16,PN25 | |
| أنواع |
● أجزاء مغلقة من الفولاذ المقاوم للصدأ ● الستائر من الفولاذ المقاوم للصدأ ● الستائر العالية من الفولاذ المقاوم للصدأ ● شظايا الفولاذ المقاوم للصدأ ● أجهزة الفولاذ المقاوم للصدأ ● أجهزة الحماية من الفولاذ المقاوم للصدأ ● أجزاء من رقبة الحائط من الفولاذ المقاوم للصدأ ● شظايا مسطحة من الفولاذ المقاوم للصدأ ● شظايا فضفاضة من الفولاذ المقاوم للصدأ ● أجهزة الفولاذ المقاوم للصدأ ● أجزاء من الفولاذ المقاوم للصدأ ● الفولاذ المقاوم للصدأ ● طرفات رقبة الحائط من الفولاذ المقاوم للصدأ السلسلة A أو B ● شرائح مربعة من الفولاذ المقاوم للصدأ ● أجزاء من الصلب المقاوم للصدأ ● شظايا الفولاذ المقاوم للصدأ ● شرائح معدنية من الفولاذ المقاوم للصدأ ● أجهزة الفولاذ المقاوم للصدأ ● شظايا RTJ من الفولاذ المقاوم للصدأ ● حلقة الفولاذ المقاوم للصدأ |
|
| إكمال الوجه | الوجه المسطح (FF) ، الوجه المرتفع (RF) ، المفصل من نوع الحلقة (RTJ) ، LM ، TF ، GF | |
| المواد | ANSI | الفولاذ المقاوم للصدأ SS 304/304L,316/316L، SS321, SS347H، SS316TI، SS304HM SS316H، 904L، UNS31803, UNS32750, UNS32760 |
| فولاذ سبائك: WHPY45/52/65/80/A 182 الدرجة F 5، A 182 الدرجة F 9، A 182 الدرجة F 11، F 12، F22، F91، A694 F42، F46، F48، F50، F52، F56، F60، F65، F70، A516.60، 65 ، 70 (الجهاز المكشوف للنظارات ، حلقة المسافة / الجهاز المكشوف) ، | ||
| الفولاذ لخدمة درجة الحرارة المنخفضة: A 350 Grade LF 1، A350LF2، A350LF4، A350LF6، A350LF8، CL1/CL2، LF3 CL1/CL2، | ||
| الاستخدام العادي: CS A105/SA 105N | ||
| DIN | (إس إس 304/304ل، 316/316ل، الفولاذ المقاوم للصدأ1)4301، 1.4404، SAF2205 ، SAF2507 ، CS RST37.2؛S235JR | |
| GOST | SS 304/304L,316/316L CS CT20؛16MN؛ | |
| إين | (إس إس 304/304ل، 316/316ل، سي إس آر إس تي 37)2؛S235JR؛C22.8 | |
| الـ JIS | SS 304/304L، 316/316L CS SS400،SF440، | |
| ب.س. | (إس إس 304/304ل، 316/316ل، سي إس أر إس تي 37)2؛S235JR؛C22.8"Q235 | |
| UNI | C SS 304/304L، 316/316L SRST372؛S235JR؛C22.8"Q235 | |
| الـ SABS | 304/304L,316/316L CSRST37.2؛S235JR؛Q235 | |
| الضغط | ANSI | فئة 150، 300، 600، 900، 1500 2500 رطلاً، مع سمك لحام من SCH10s، SCH40s، SCH80s، SCH160s. SCHXXS |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| إين | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| الـ JIS | 1 كيلومتر 2 كيلومتر 5 كيلومتر 10 كيلومتر 16 كيلومتر 20 كيلومتر 30 كيلومتر 40 كيلومتر | |
| ب.س. | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| الـ SABS | 600KPA،1000,1600,2500,4000 | |
| الحجم | ANSI | 1/2 ′′ 60 ′′ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| إين | DN15-DN2000 | |
| الـ JIS | 15A-1500A | |
| ب.س. | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| الـ SABS | DN10-DN600 | |
| السطح | الطلاء الأسود الزيت، البراغي، الطلاء الأصفر الذهبي، الزيت المضاد للصدأ، الغلفان، الغلفان البارد والساخن الخ، طلاء الزنك. طلاء الكروم. المعالجة السوداء، الغلاف النيازك، مسحوق. العقابطلاء النحاس. الخ | |
المواصفات والأنواع المختلفة
ASME/ANSI B16. 5:
إصلاحات الوقود، إصلاحات الوقود، إصلاحات الوقود
فليانج سوكيت ويلد فليانج لافجوينت فليانج خيط فليانج حلقة فليانج
درجة الضغط: 150300,400. 600.900,1500,2500
الصيغة: ASME/ANSI B16.47
أجهزة التلحيم، أجهزة التجميل العمياء
فئة الضغط: 75150300، 400.600,900
أسميه/آنسي B16.36:
طوق الصلصات الوقائية طوق الصلصات الوقائية طوق الصلصات الوقائية طوق الصلصات الوقائية
الضغط كاس: 300، 400،600,900، 15002500
AWWAC207
طوابق حلقات الفولاذ القياسية AWWA ، الفئة B * (86 psi)
طوابق الحلقات الصلبة القياسية AWWA ، الفئة D * (175-150psi)
طوابق محور الفولاذ القياسية AWWA ، الفئة D * (175-150 psi)
طوابق محور الفولاذ القياسية AWWA ، الفئة E * (275psi)
أواوا فلانجز الحلقات الصلبة القياسية ، الفئة E * (275psi) ، فلانجز العمياء 275PSI
أواوا فلانجز الحلقات الصلبة القياسية ، الفئة F * (300psi) ، الفلانجز العمياء 300PSI
MSS-SP-44
الحامية الشريحة الرقبة، الشريحة العمياء إلى ANSI B16.47 سلسلة A
فئة الضغط: 75150300، 400.600,900
JIS B2220/B2291:
شفرة الرقبة الحامدة، شفرة القلب المنحني، شفرة المنحني، إغلاق الشفرة
(فليانج)
فئة الضغط: 5K 10K 16K 20K 30K
BS4504SEC31
طرف عنق الحائط (111/134) ، طرف الشريط المنحني المكشوف (112) ،
شفرة الخيوط المكشوفة (113). شفرة نهاية الأنابيب المكشوفة (133) شفرة الصفيحة (101).
شفرة صفيحة فضفاضة (102) شفرة فضفاضة مع شفرة رقبة صلبة (104).
(105).
فئة الضغط: PN2.5 إلى PN 40
BS1560:
طرف عنق الحائط، طرف عنق الحائط،
"فليانج رئيس ملفوف، فليانج ملفوف".
فئة الضغط: 150300,400,600,900، 15002500
BS 10:
"حديقة الرقبة" "حديقة الرقبة"
"فليانج" ، "فليانج" الأعمى
الجدول: D.E،F،H
(دين فلانج)
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656,DIN2632 DIN263.DIN2634
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
الضغط من PN 6 إلى PN320
AFNOR NFE 29-203:
اللوحة الصفيحة (01) ، اللوحة المفتوحة (02) ،03.04) الحافة العمياء (05)
طوق عنق الحائط (111) ، انزلاق المكعب على الطرف (12) طرف مشوه (13).
شفرة لحام محورية مقبلة (((14) ، شفرة مقبلة فضفاضة (((15) ،
شفرة متكاملة (211)
فئة الضغط: ISO- PN 2.5TO PN420
EN 092-1.
فليانج لوحة SO (النوع 01) فليانج لوحة فضفاضة (النوع 02, 04) فليانج عمياء (النوع 05) ،
طرف عنق لحام (النوع 11) ، زلازل على طرف حبل (النوع 12) ، طرف ملفوف (النوع 13) ،
اللفافات المتكاملة (النوع 21)
فئة الضغط: PN2.5 إلى PN100
ASME/ANSI B16.9/MSS SP-43: نهاية القضيب. النوع: A،B،C
UNI2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 PN6,PN10,PN16,PN25,PN40
الـ GOST 12820-80 ، GOST 12821-80 ،(غوست بلايند)
PN6,PN10,PN16,PN25,PN40,PN63,PN100,PN150,PN250
SABS1123
التكنولوجيا/ كيفية استخدام وتثبيت أنواع الفلينج المختلفة
أجهزة الحماية
يتم توصيلها إلى الأنابيب عن طريق اتصال لحام البوت.
تستخدم عندما يكون هناك حاجة إلى اختبار الأشعة السينية أو إذا كان عزم الدوران فوق الاتحادات هو أقصى.
رقبتها الطويلة المتجعدة تحسن توزيع الضغوط
أجهزة التفجير
يتم تركيب هذا النوع من الأطراف مع اثنين من حبات اللحام، والنزول في الأنابيب.
وبالتالي فإن تكاليف التثبيت أقل ، لذلك هناك حاجة إلى دقة أقل لقطع الأنابيب.
شفرات من الخيوط
عادة ما يتم تثبيتها مع أنبوب مضغوط سابقا، في أماكن حيث
لا يمكن القيام به. نحن لا ننصح بتثبيت إذا كانت هناك ارتفاع
اختلافات الضغط في النظام
شفرات المفاصل
ينزلقون على غطاء متداخل.
ضرورة تفكيكها من أجل التنظيف أو الإصلاح.
انخفاض بسبب سهولة تحويل الفلنجات وتحقيق محاذاة الحفر.
.
أجهزة التوصيل
تم تصميم هذا النوع من الشبكة خصيصا للقطرات الصغيرة المنخفضة والعالية
الضغوطات. يتم إدخال الأنابيب في شاشة حتى المقعد
لحام ضد المكعب.
الحواف العمياء
يتم استخدام الاطراف العمياء لأطراف الأنابيب ، وأنها مشوشة إلى أي من أعلاه
أنواع الفلينج
المواد الفولاذ المقاوم للصدأ التي تستخدم عادة
تصنيفات المواد: التكوين الكيميائي
| تصميم ASTM | تحليل في % max. | |||||||
| ج | م | نعم | (ب) | S | سي سي | نـي | (مو) | |
| F304 L F316 F316L F321 |
0.030 0.08 0.030 0.08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 2000 16.00 - 18.00 16.00 - 18.00 17.00 - 19.00 |
8.00 - 1300 10.00 - 1400 10.00 - 15.00 9.00 - 1200 |
2.00 - 300 2.00 - 300 |
| تصميم ASTM | قوة السحب | حدود السلاسةالطول في50ملم | الإجهاد | برينيل | تشاربي - V | |||||
| صلابة (HB) |
الطاقة J | درجة حرارة الاختبار | ||||||||
| كسي مين | MPa | كسي مين | MPa | % دقيقة | % دقيقة | دقيقة. 1 أنبوب اختبار |
المتوسط 3 أنابيب اختبار |
|||
| A182 - 07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
طراز SAF2205 (UNS31803)
التركيب الكيميائي %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | سي سي | نـي | (مو) | كيو | ن |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-65 | 3.0-3.50 | / | 0.14-0.2 |
الأداء البدني
| عناصر الاختبار | اختبار الحرارة | الأداء | البيانات القياسية |
| قوة الشد | درجة حرارة الغرفة | قوة العائد s≥ | 450 ميجا بايت |
| قوة السحب h ≥ | 620 مبا | ||
| الطول % > | 25 | ||
| خفض المساحة=> | / | ||
| قيمة التأثير KV ((J)) | درجة حرارة الغرفة | الجانبي | / |
| صلابة برينيل | درجة حرارة الغرفة | ≤ | 290 |
| صلابة روكويل | درجة حرارة الغرفة | ≥ | / |
المواد المستخدمة في المواد المستخدمة في المواد
التركيب الكيميائي %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | سي سي | نـي | (مو) | Cu≤ | ن |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-80 | 3.0-50 | 0.5 | 0.24-0.32 |
الأداء البدني
| عناصر الاختبار | اختبار الحرارة | الأداء | البيانات القياسية | |
| الجهد | درجة حرارة الغرفة | قوة الغلة | Ø≤55 Rm≥ | 550 ميجا بايت |
| Ø > 55 Rm≥ | 515 Mpa | |||
| قوة الشد | Ø≤55 R0.002 ≥ | 800 ميجا بايت | ||
| Ø > 55 R0.002≥ | 760 ميجا بايت | |||
| الطول A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| صلابة برينيل HB | درجة حرارة الغرفة | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
عملية تصنيع اللحاء/ إجراءات التصنيع
التطبيق/ الاستخدام
الهوائي هو طريقة لربط الأنابيب والصمامات والمضخات وغيرها من المعدات لتشكيل نظام أنابيب لنقل الماء والبخار والهواء والغاز والنفط. كما أنه يوفر سهولة الوصول للتنظيف ،التفتيشأو تعديل.
الصور للشحن
أجهزة التزلج، CL150LBS، أجهزة التزلج المتداخلة، 1500LBS RJ، CL2500LBS Weld Neck flange، الخ
