الصناعة الطبية والغذائية الفولاذ المقاوم للصدأ
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001: 2015 |
| رقم الموديل | PF-EL-S-08 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD 2-100 dollars for SS36L Elbow |
| تفاصيل التغليف | علب خشبية ، منصات نقالة ، كرتون |
| وقت التسليم | 10 أيام عمل |
| القدرة على العرض | 25 طن لمدة شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المواد | SS316/SS316L، SS304/SS304L، SS321، UNS31803، UNS32750 | الاتصال | بعقب الملحومة BW |
|---|---|---|---|
| سمك | Sch5s، sch10s، sch40s، sch80s، sch160s، xs، xxs | السطح | التخليل، البولندية |
| إبراز | صناعة الغذاء الفولاذ المقاوم للصدأ,ملمع الفولاذ المقاوم للصدأ,أدوات صيانة الصلبة من الـ SS316L,Polished stainless steel butt weld elbow,SS316L stainless butt weld fittings |
||
منتوج وصف

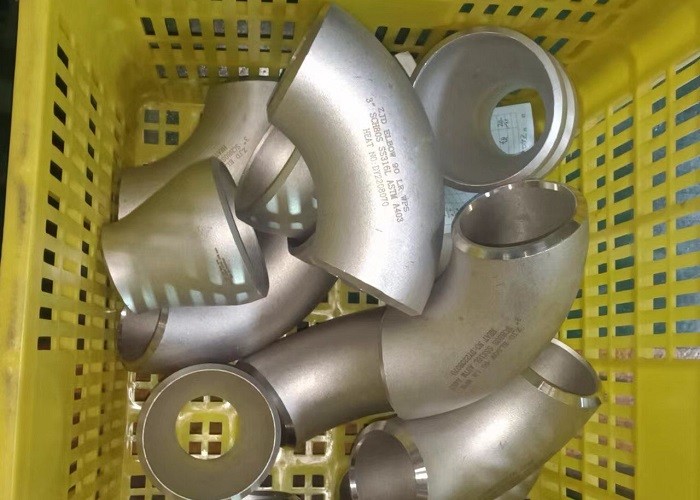

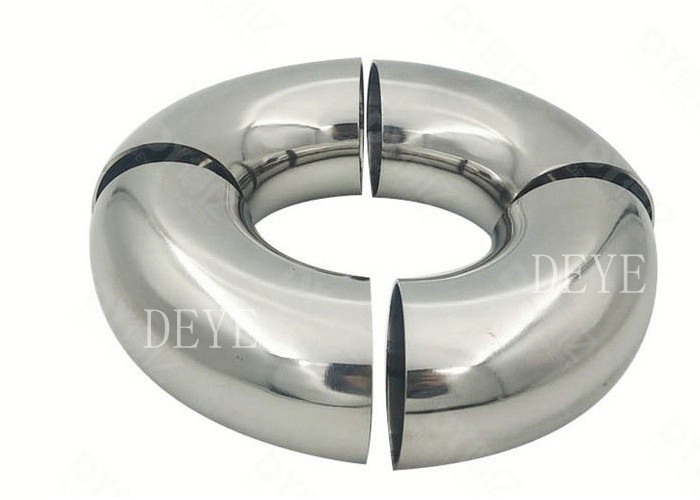

أنابيب الفولاذ المقاوم للصدأ SS316 الملمعة
مقدمة قصيرة
أدوات التوصيل للأنابيب الملمعة من الفولاذ المقاوم للصدألديها مجموعة واسعة من التطبيقات والمزايا، مناسبة لمجالات مثل تزيين المباني، صناعة الأغذية، الصناعة الكيميائية، صناعة البترول والغاز الطبيعي، صناعة السيارات،المعدات الطبية، وما إلى ذلك مقاومة التآكل القوية، والنهاية السطحية عالية، وقوة عالية، قابلية التكيف مع درجة الحرارة جيدة، وسهولة المعالجة،خصائص حماية البيئة والصحة تجعلها خيارًا مثاليًا لمواد الأنابيبمع التطور المستمر للتكنولوجياسيتم توسيع مجال تطبيق أنابيب الفولاذ المقاوم للصدأ الملمع أكثر ويجلب المزيد من الراحة وفرص التنمية لمختلف الصناعات.
معلومات المنتج/ المواصفات:
| اسم المنتجات | الحوائط القصيرة الصلب المقاوم للصدأ |
| أنواع |
LR الكوع، SR الكوع، 180 درجة العودة، الانحناءات، خفض الكوع، "تي" مستقيم، "تي" متساوية، "ي" تي أجهزة تقليص الحرارة القبعات، النهايات القصيرة، |
| الحجم | 1/2 "-72" |
| سمك الجدار |
SCH5S،SCH10s،SCH20S،SCH30،STD،SCH40S،SCH60،XS،SCH80S،SCH100،SCH120، سمك SCH160S،XXS،DIN،SGP JIS |
| المعيار | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312، JIS B2311/B2312، DIN 2605-1/2617/2615 | |
| GB 12459-99، EN Standard وغيرها | |
| المواد | الفولاذ المقاوم للصدأ 304، 304L، 304H، 316، 316L، 316H، 310، SS321, SS321H، 347، 347H، 904L |
| مزدوج SS 2507، DSS2205، UNS31803 UNS32750 | |
| 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404 | |
| فولاذ الكربون A234 WPB، WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370(إس تي 35)8(إس تي 37)2، ST35.4/8 ، ST42 ، ST45 ، ST52 ، ST524 | |
| STP G38،STP G42،STPT42،STB42،STS42،STPT49،STS49 | |
| السطح | الرمل ، المخلل الحمضي ، الملمع |
الخصائص / الخصائص
1مقاومة قوية للتآكل: أنابيب الفولاذ المقاوم للصدأ الملمعة تشكل فيلم أكسيد كثيف بسبب إضافة الكروم ، والتي يمكن أن تمنع بفعالية تآكل الأكسجين والماء والمواد الكيميائية الأخرى ،ومقاومة قوية للتآكل.
2التشطيب السطحي العالي: خضع أنابيب الفولاذ المقاوم للصدأ الملمعة لعلاج التشطيب، مما أدى إلى التشطيب السطحي العالي الذي هو سلس مثل المرآة وله تأثير زخرفي معين.
3أنابيب الفولاذ المقاوم للصدأ الملمع عالية القوة لديها قوة عالية وقسوة بسبب إضافة بعض عناصر السبائك، ويمكن أن تتحمل ضغط كبير والصدمة.
4أنابيب الفولاذ المقاوم للصدأ الملمعة ذات القدرة الجيدة على التكيف مع درجة الحرارة لديها مقاومة جيدة لدرجات الحرارة العالية ويمكن أن تحافظ على أداء مستقر في بيئات ذات درجات حرارة عالية.
5سهلة لمعالجة وبرقة أنابيب الفولاذ المقاوم للصدأ مع البلاستيكية الجيدة والقدرة على اللحام، سهلة لمعالجة في أنابيب من أشكال وأحجام مختلفة،ومن السهل تصنيع المعدات والمكونات المختلفة.
6أنابيب الفولاذ المقاوم للصدأ الملمعة الصديقة للبيئة والصحية غير سامة ، خالية من الرائحة ، ومقاومة لنمو البكتيريا ، وتلبية متطلبات البيئة والنظافة ، ومناسبة للأغذية,الطب وغيره من المجالات.
التكنولوجيا أوراق البيانات التقنية
قائمة سمك الأدوات الأنابيب ANSI B16.9
الوحدة: ملم
| حجم الأنابيب DN (في) | مقياس خارج D | سمك الحائط العادي | ||||||||||||||
| الـ 5 | ش10 | ش20 | Sch30 | الـ 40 | أمراض جنسية | Sch40 | Sch60 | الـ 80 | XS | ش80 | Sch100 | 40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | | | | | 1. 73 | 1. 73 | 1. 73 | | 2. 41 | 2. 41 | 2. 41 | | | | |
| 1/4 | 13. 7 | | | | | 2. 24 | 2. 24 | 2. 24 | | 3. 02 | 3. 02 | 3. 02 | | | | |
| 3/8 | 17. 1 | | | | | 2. 31 | 2. 31 | 2. 31 | | 3. 20 | 3. 20 | 3. 20 | | | | |
| نصف | 21. 3 | 1.65 | | | | 2. 77 | 2. 77 | 2. 77 | | 3. 73 | 3. 73 | 3. 73 | | | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | | | | 2. 87 | 2. 87 | 2. 87 | | 3. 91 | 3. 91 | 3. 91 | | | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | | | | 3. 38 | 3. 38 | 3. 38 | | 4. 55 | 4. 55 | 4. 55 | | | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | | | | 3. 56 | 3. 56 | 3. 56 | | 4. 85 | 4. 85 | 4. 85 | | | 6. 35 | 9. 70 |
| واحد ونصف | 48. 3 | 1.65 | | | | 3. 68 | 3. 68 | 3. 68 | | 5. 08 | 5. 08 | 5. 08 | | | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | | | | 3. 91 | 3. 91 | 3. 91 | | 5. 54 | 5. 54 | 5. 54 | | | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | | | | 5. 16 | 5. 16 | 5. 16 | | 7. 01 | 7. 01 | 7.01 | | | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | | | | 5. 49 | 5. 49 | 5. 49 | | 7. 62 | 7. 62 | 7. 62 | | | 11. 13 | 15. 24 |
| ثلاثة ونصف | 101. 6 | 2. 11 | | | | 5. 74 | 5. 74 | 5. 74 | | 8. 08 | 8. 08 | 8. 08 | | | | |
| 4 | 114. 3 | 2. 11 | | | | 6. 02 | 6.02 | 6. 02 | | 8. 56 | 8. 56 | 8. 56 | | | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | | | | 6. 55 | 6. 55 | 6. 55 | | 9. 53 | 9. 53 | 9. 53 | | | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | | | | 7. 11 | 7. 11 | 7. 11 | | 10. 97 | 10. 97 | 10. 97 | | | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 12. 70 | 17. 48 | 21. 44 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 6. 35 | 7. 92 | 9. 53 | | 9. 53 | 11. 13 | 15. 09 | | 12. 70 | 19. 05 | 23. 83 | 31. 75 | 35. 71 | |
| 16 | 406. 4 | 4. 19 | 6. 35 | 7. 92 | 9. 53 | | 9. 53 | 12. 70 | 16. 66 | | 12. 70 | 21. 44 | 26. 19 | 36. 53 | 40. 49 | |
| 18 | 457. 2 | 4. 19 | 6. 35 | 7. 92 | 11. 13 | | 9. 53 | 14. 27 | 19. 05 | | 12. 70 | 23. 83 | 29. 36 | 39. 67 | 45. 24 | |
| 20 | 508. 0 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | | 9. 53 | 15. 09 | 20. 62 | | 12. 70 | 26. 19 | 32. 54 | 44. 45 | 50. 01 | |
| 22 | 558. 8 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | | 9. 53 | | 22. 23 | | 12. 70 | 28. 58 | 34. 93 | 47. 63 | 53. 98 | |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14. 27 | | 9. 53 | 17. 48 | 24. 61 | | 12. 70 | 30. 96 | 38. 89 | 52. 37 | 59. 54 | |
| 26 | 660.4 | | 7. 92 | 12. 70 | | | 9. 53 | | | | 12. 70 | | | | | |
| 28 | 711.2 | | 7. 92 | 12. 70 | 15. 88 | | 9. 53 | | | | 12. 70 | | | | | |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 15. 88 | | 9. 53 | | | | 12. 70 | | | | | |
| 32 | 812. 8 | | 7. 92 | 12. 70 | 15. 88 | | 9. 53 | 17. 48 | | | 12. 70 | | | | | |
| 34 | 863. 6 | | 7. 92 | 12. 70 | 15. 88 | | 9. 53 | 17. 48 | | | 12. 70 | | | | | |
| 36 | 914. 4 | | 7. 92 | 12. 70 | 15. 88 | | 9. 53 | 17. 48 | | | 12. 70 | | | | | |
| 38 | 965.2 | | | | | | 9. 53 | | | | 12. 70 | | | | | |
| 40 | 1016. 0 | | | | | | 9. 53 | | | | 12. 70 | | | | | |
| 42 | 1066. 8 | | | | | | 9. 53 | | | | 12. 70 | | | | | |
| 44 | 1117. 6 | | | | | | 9. 53 | | | | 12. 70 | | | | | |
| 46 | 1168.4 | | | | | | 9. 53 | | | | 12. 70 | | | | | |
| 48 | 1219. 2 | | | | | | 9. 53 | | | | 12. 70 | | | | | |
الجدول 1 أبعاد الكوع الطويل
الملاحظة العامة: جميع الأبعاد في المليمترات.
| حجم الأنابيب العادي (NPS) | القطر الخارجي عند بيفل | 90 درجة المرفقين، A | 45 درجة المرفقين، ب |
| نصف | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| واحد ونصف | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| ثلاثة ونصف | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 10160 | 1524 | 632 |
| 42 | 1067.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 168.0 | 1 753 | 727 |
| 48 | 12190 | 1 829 | 759 |
الجدول 2 أبعاد نصف قطرها الطويل تقليل الكوع
| الحجم الاسمي للأنابيب (NPS) | القطر الخارجي عند بيفل | "من الوسط إلى النهاية" | الحجم الاسمي للأنابيب (NPS) | القطر الخارجي عند بيفل | "من الوسط إلى النهاية" | ||
| النهاية الكبيرة | النهاية الصغيرة | النهاية الكبيرة | النهاية الصغيرة | ||||
| 2 x1-1/2 " | 60.3 | 48.3 | 76 | 10 × 8 | 273.0 | 219.1 | 381 |
| 2 × 1-1 / 4 " | 60.3 | 42.2 | 76 | 10 × 6 | 273.0 | 168.3 | 381 |
| 2 × 1" | 60.3 | 33.4 | 76 | 10 × 5 | 273.0 | 141.3 | 381 |
| 2-1/2 × 2" | 73.0 | 60.3 | 95 | 12 × 10 | 323.8 | 273.0 | 457 |
| 2-1/2X 1-1/2 " | 73.0 | 48.3 | 95 | 12 × 8 | 323.8 | 219.1 | 457 |
| 2-1/2 × 1-1/4 " | 73.0 | 42.2 | 95 | 12 × 6 | 323.8 | 168.3 | 457 |
| 3 × 2-1/2 " | 88.9 | 73.0 | 114 | 14 × 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 × 10 | 355.6 | 273.0 | 533 |
| 3 × 1-1/2 " | 88.9 | 48.3 | 114 | 14 × 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3" | 101.6 | 88.9 | 133 | 16 × 14 | 406.4 | 355.6 | 610 |
| 3-1/2 × 2-1/2 " | 101.6 | 73.0 | 133 | 16 × 12 | 406.4 | 323.8 | 610 |
| 3-1/2 × 2" | 101.6 | 60.3 | 133 | 16 × 10 | 406.4 | 273.0 | 610 |
| 4 × 3 1/2 " | 114.3 | 101.6 | 152 | 18 × 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 × 14 | 457.0 | 355.6 | 686 |
| 4 × 2-1/2 " | 114.3 | 73.0 | 152 | 18 × 12 | 457.0 | 323.8 | 686 |
| 4×2" | 114.3 | 60.3 | 152 | 18 × 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 × 18 | 508.0 | 457.0 | 762 |
| 5 × 3 1/2 " | 141.3 | 101.6 | 190 | 20 × 16 | 508.0 | 406.4 | 762 |
| 5 × 3" | 141.3 | 88.9 | 190 | 20 × 14 | 508.0 | 355.6 | 762 |
| 5 × 2-1/2 " | 141.3 | 73.0 | 190 | 20 × 12 | 508.0 | 323.8 | 762 |
| 20 × 10 | 508.0 | 273.0 | 762 | ||||
| 6 × 5 " | 168.3 | 141.3 | 229 | ||||
| 6X4" | 168.3 | 114.3 | 229 | 24 × 22 | 610.0 | 559.0 | 914 |
| 6 × 3 1/2 " | 168.3 | 101.6 | 229 | 24 × 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 × 18 | 610.0 | 457.0 | 914 |
| 24 × 16 | 610.0 | 406.4 | 914 | ||||
| 8×6" | 219.1 | 168.3 | 305 | 24 × 14 | 610.0 | 355.6 | 914 |
| 8X5" | 219.1 | 141.3 | 305 | 24 × 12 | 610.0 | 323.8 | 914 |
| 8X4" | 219.1 | 114.3 | 305 | • • | • - • | •. • | ... |
الجدول 3 أبعاد قطر طويل يعود الجدول 4 أبعاد كوع قطر قصير
| الحجم الاسمي للأنابيب NPS | القطر الخارجي عند بيفل | مركز إلى مركز | وجهاً لوجه | الحجم الاسمي للأنابيب | القطر الخارجي عند بيفل | من المركز إلى النهاية |
| ك | (NPS) | أ | ||||
| نصف | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| واحد ونصف | 48.3 | 114 | 83 | واحد ونصف | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| ثلاثة ونصف | 101.6 | 267 | 184 | ثلاثة ونصف | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1524 | 1016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
الجدول 5 أبعاد نصف قطر قصير 180 درجة يعود الجدول 6 أبعاد الكوع 3D
| الحجم الاسمي للأنابيب | قطر خارجية | مركز إلى مركز | وجهاً لوجه | حجم الأنابيب | قطر خارجية | مرفق 90 درجة | 45 درجة المرفق |
| (NPS) | 0 | ك | (NPS) | في بيفل | أ | ب | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4 " | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2 " | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | واحد ونصف | 48.3 | 114 | 47 |
| 2-1/2 " | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3-1/2 " | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | ثلاثة ونصف | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| الملاحظات العامة: جميع الأبعاد في المليمترات. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1981 | 821 | ||||
| 28 | الساعة السابعة0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | 10160 | 3 048 | 1 264 | ||||
| 42 | 1067.0 | 3200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 168.0 | 3 505 | 1 453 | ||||
| 48 | 12190 | 3 658 | 1516 | ||||
التطبيق/ الاستخدام
تتم الطلب على أدوات الأنبوب على نطاق واسع لأي أنظمة أنابيب وسباكات تستخدم في التطبيقات الصناعية والتجارية.تسمح الأجهزة بالاتصال أو تثبيت الأنابيب في المكان المناسب وإنهائها أو إغلاقها عند الضرورةتتوفر الأدوات في أشكال وأحجام مختلفة. يمكن أن تكون مكلفة وتتطلب وقتًا ومواد وأدوات مختلفة لتركيبها. وهي جزء أساسي من أنظمة الأنابيب والأنابيب.هناك الآلاف من الأدوات المتخصصة المصنعةيتطلب كل نوع من أنواع الأنابيب أو الأنابيب نوعًا خاصًا به من التثبيت ، ولكن عادةً ما تتشارك جميع أنابيب التثبيت بعض الخصائص المشتركة. تتوفر أنابيب التثبيت في كل مكان يتم فيه بيع مواد السباكة.
عملية الإنتاج
التطبيق/ الاستخدام
أنابيب السوائل منخفضة والمتوسطة الضغط،المرجل،صناعة النفط والغاز الطبيعي، الحفر،صناعة الكيمياء،صناعة الكهرباء،بناء السفن،معدات الأسمدة وأنابيب،الهياكل،البتروكيماوياتالصناعة الدوائية، الخ
الأسئلة الشائعة/ أسئلة العملاء وأجوبة
ق:العميل طلب إصلاحات لحام في A105:
أ: أغلب المواد المستخدمة في اللحام بالفولاذ الكربوني هي A234WPB. إنها تعادل شظايا A105 ، ومع ذلك ، لا يوجد شيء مثل اللحام بالفولاذ الكربوني A105 أو A106. A106 Gr.B هو لدرجة الأنابيب.ويتم تصنيع أدوات A234WPB من A106GRالأنابيب. A105 هي مادة من بار مزورة لتكون التشغيل الضغط العالي أو فلانج
ق: طلبات العملاء تطبيقات توصيلات لحام الأرداف:
أ:هذا أيضًا تصور خاطئ لأن الاطراف متوفرة في A105 و A105 N ، حيث N يقف ليتم تطبيقه.
ومع ذلك، لا يوجد شيء من هذا القبيل A234WPBN. المصنعين تطبيع اللفافات لحامها كان يعتبر أن عملية المعالجة الحرارية تطبيعها تم القيام به، وخاصة بالنسبة للمرفقين و
يجب على العملاء الذين يحتاجون إلى إصلاحات لحام الخرطوم الموحدة يجب أن يطلبوا إصلاحات WPL6 التي لديها إنتاجية عالية ويتم تطبيقها كإجراء قياسي.
س:الزبون نسى أن يذكر جدول الأنابيب
أ:يتم بيع أدوات التوصيل بالصمغ الخلفي حسب حجم الأنابيب ولكن يجب تحديد جدول الأنابيب ليتطابق مع معرف التركيب مع معرف الأنابيب. إذا لم يذكر جدول،سنفترض أن جدارًا قياسيًا مطلوب.
س:المشتري ينسى أن يذكر الحامية أو اللمسات غير الملحومة لحام البطن:
أ:تتوفر أدوات لحام الأرداف في كل من التكوين الملحوم وغير الملحوم. يتم صنع أدوات لحام الأرداف غير الملحومة من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ من أنابيب غير ملتحمة وهي أكثر تكلفة بشكل عام.
لا توجد أدوات أنابيب بلا خيوط شائعة في أحجام أكبر من 12 ′′. يتم تصنيع أدوات أنابيب مصفحة من الفولاذ الكربوني أو أنابيب الفولاذ المقاوم للصدأ المصفحة من ERW.وهي متوفرة في أحجام 1⁄2 ′′ إلى 72 ′′ وهي أكثر بأسعار معقولة من التوصيلات السامة.
س:ماذا يعني نصف قطر قصير (SR) أو نصف قطر طويل (LR) ؟
أ:غالبًا ما تسمع عن مرفق SR45 أو مرفق LR45. يشير 45 أو 90 إلى زاوية الانحناء لتثبيت مؤخرة الحائط لتغيير اتجاه التدفق.
يحتوي كوع نصف قطره طويلاً (LR 90 Elbow أو LR 45 Elbow) على انحناء أنبوب سيكون 1.5 مرة من حجم الأنابيب. لذلك ، فإن LR 90 بطول 6 بوصات لديه نصف قطره المنحني الذي يبلغ 1.5 x حجم الأنابيب الاسمي.
يحتوي كوع نصف قطره قصير (SR45 أو SR90) على انحناء أنبوب يساوي حجم التركيب ، لذلك يحتوي 6 ′′ SR 45 على نصف قطر انحناء يبلغ 6 ′′ حجم أنبوب اسمي.
س:ما هو 3R أو 3D المرفق أنابيب الوصول؟
أ:أولاً ، تستخدم المصطلحات 3R أو 3D مترادفة. يحتوي كوع لحام 3R على نصف قطر ثنائي يعادل 3 أضعاف حجم الأنابيب الاسمية.
المنتجات الموصى بها
