CS البرميل الصلب الأسود الحلمة مع Std Sch.40 XH Sch.80 Sch.160 XXH
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | DY-NIP-C01 مقبس الحلمة |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 100PCS |
| الأسعار | USD0.5-USD3 each |
| تفاصيل التغليف | علبة كرتون + منصات نقالة |
| وقت التسليم | 7 أيام لبنود المخزون ، 30 يومًا للعناصر المنتجة حديثًا |
| شروط الدفع | T/T، L/C، D/P |
| القدرة على العرض | 100000 قطعة في شهر واحد |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| خيط | ANSI B.1.20.1 DIN 2999 ، ISO 7 / 1 ، ISO 228 ، NPT ، BSPT ، BSP | سمك | Sch20, sch40, Sch80, Sch120, Sch160,xs, xxs, تخصيص |
|---|---|---|---|
| الحجم | 1/4 "إلى 6" 8 مللي متر-DN150MM | الطول | 1/2"-12" 15 مم - 300 مم، أطول حسب التخصيص |
| المواد | A106GR.B، A53GR.B، API5L GR.B الفولاذ المقاوم للصدأ | السطح | أسود، رمل، تقطير، زيت مضاد للصدأ، مطلي بالزنك، مصقول. |
| إبراز | محفظة الحلمة الفولاذية,Sch.40 XH محفظة الحلمة,Sch.160 XXH أنبوب البرميل الحلمة,Sch.40 XH Nipple Socket,Sch.160 XXH barrel pipe nipple |
||
منتوج وصف

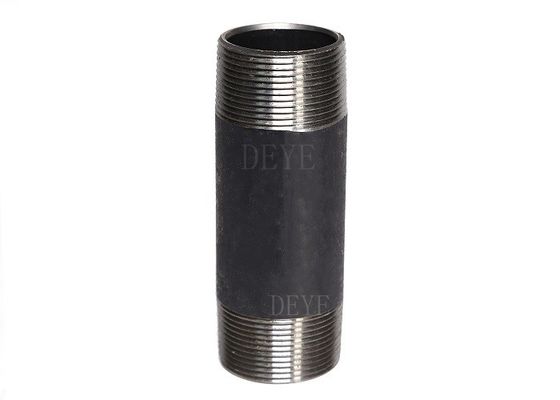

CS الأسود الفولاذ البرميل الحلمات مع Std. Sch. 40، XH Sch. 80، Sch. 160، XXH
حلمة بلا خياطة
الحلمات الحديدية السوداء والغالبية مع Std. Sch. 40, XH Sch. 80, Sch. 160, XXH
المواصفات المطبقة
أيه إس تي إم أيه 733
(راجع الرسم البياني أدناه لأبعاد الأنابيب المحددة)
خيوط الأنابيب المتعرجة المعيارية NPT حسب ANSI B 1.20.1 المواصفات
حلمات الأنابيب المطاطية
الأسود والصلب، ستد. ش. 40، إكس إتش ش. 80
المواد
المواصفات القياسية لـ ASTM A53 للأنابيب الفولاذية السوداء
مصقول، مغطى ساخن، مغطى بالزنك، مصفح
ملاحظة: كل من الحلمات المطاطية والحلمات غير الملحومة ث الحد الأدنى لسمك الجدار في أي نقطة لا تزيد عن 10٪ فوق و 3 1⁄2% تحت سمك الجدار الاسمي المحددة
معلومات المنتج/وصف المنتج/المعلومات الأساسية/المواصفات
| اسم المنتجات | حلمات الأنابيب ومصارفها |
| أنواع | الحلمة القريبة، الحلمة الطويلة، الحلمة البرميل، الحلمة السويج، الحلمة TBE، الحلمة PLE، الحلمة TSE، الحلمة BLE، الحلمة TLE، الحلمة PSE |
| الحجم | 1/8 "-6" |
| سمك الجدار |
SCH20,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,,SCH160S,XXS سمك DIN، SGP JIS |
| الاتصال | نهاية الخيوط NPT، BSPT، BSPP ANSI B1.20.1، BS21 ، DIN2999 |
| معيار التصميم | ASTMA733 DIN2982 DIN2988 BS3187 EN10241:2000 |
| درجة المواد |
الصلب الكربوني A106GR.B A53GR.B، ST37 RST37.2 الفولاذ المقاوم للصدأ 304، 304L، 304H، 316، 316L، 316H، 310، SS321, SS321H، 347، 347H، 904L |
| مزدوج SS 2507، DSS2205، UNS31803 UNS32750، UNS32760 | |
| 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404، 1.4462، 1.4410، 1.4501 | |
| السطح | أسود ، كهربائي مغلف ، بارد مغلف ، ساخن غمر مغلف ، زنك مغلف |
حلمات البرميل الفولاذي مع معيار ASTM A733
| الـ NPS | زائدة | (ل) | طول الحلمة في الأنابيب (بوصات) | ||||||||||||
| في | في | في | |||||||||||||
| 1⁄8 | 0.405 | 3⁄4 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1⁄4 | 0.54 | 7⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 3⁄8 | 0.675 | 1 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1⁄2 | 0.84 | 11⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 3⁄4 | 1.05 | 13⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1 | 1.315 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 11⁄4 | 1.66 | 15⁄8 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 11⁄2 | 1.9 | 13⁄4 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 2 | 2.375 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||
| 21⁄2 | 2.875 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||
| 3 | 3.5 | 25⁄8 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||
| 4 | 4.5 | 27⁄8 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||||
| 5 | 5.563 | 3 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||||||
| 6 | 6.625 | 31⁄8 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||||||
الحلمات الطويلة مع EN 10241: 2000 BSPT BSPP
| الحجم | النوع 01 (MM) | النوع 02 (MM) | ||||||
| زائدة | سميكة | الطول | كيلوغرام | زائدة | سمك | الطول | كيلوغرام | |
| 1/8 " | 14.0 | 2.7 | 17 | 0.023 | 15.000 | 3.200 | 19.000 | 0.018 |
| ربع بوصة | 18.5 | 3.2 | 25 | 0.028 | 18.500 | 3.530 | 27.000 | 0.034 |
| 3/8 " | 21.3 | 3.2 | 26 | 0.032 | 22.000 | 3.530 | 28.000 | 0.041 |
| نصف | 26.4 | 3.8 | 34 | 0.069 | 27.000 | 4.180 | 37.000 | 0.074 |
| 3/4 " | 31.8 | 3.8 | 36 | 0.092 | 32.500 | 4.190 | 39.000 | 0.104 |
| 1" | 39.5 | 4.6 | 43 | 0.157 | 39.500 | 4.660 | 46.000 | 0.153 |
| 1-1/4 " | 48.3 | 4.7 | 48 | 0.240 | 49.000 | 5.020 | 51.000 | 0.240 |
| 1-1/2 " | 54.8 | 4.7 | 48 | 0.251 | 56.000 | 5.580 | 51.000 | 0.340 |
| 2" | 66.3 | 4.8 | 56 | 0.388 | 68.000 | 5.670 | 60.000 | 0.501 |
| 2-1/2 " | 82.0 | 4.9 | 65 | 0.494 | 84.000 | 5.900 | 69.000 | 0.742 |
| 3" | 95.0 | 5.0 | 71 | 0.615 | 98.000 | 6.540 | 75.000 | 0.957 |
| 4" | 122.0 | 6.0 | 83 | 1.175 | 124.000 | 6.970 | 87.000 | 1.579 |
| 5" | 147.0 | 6.0 | 92 | 1.530 | 151.000 | 7.760 | 96.000 | 2.306 |
| 6" | 174.0 | 6.5 | 92 | 1.900 | 178 | 8.57 | 96 | 3.310 |
الخصائص / الخصائص
أنابيب الفولاذ المستخدمة في الجداول 40 و 80 الحواف المطاطية تتوافق مع ASTM A53
أنابيب الصلب المستخدمة في الجدول 80 الحلمات تتوافق مع ASTM A106 الدرجة B
كل من الحواف الصلبية المطاومة وغير الملحومة تتوافق مع ASTM A733
خيوط NPT على جميع الحلمات تتوافق مع ASME B1.20.1
التحقق من المختبر المستقل من أن الأدوات تلبي الخصائص الكيميائية والفيزيائية المعمول بها
تطبيق واستخدام:
الطاقة الكهربائية، النفط والغاز، البتروكيماويات، الكيميائية، البحرية، التدفئة،
صناعة المعادن
المعايير المرجعية
مواصفات ASME B16.9 للوحات المطاطية
تم تصميم مواصفات ASME B16.9 للأدوات المطاوئة بالبوط المطبقة في خطوط الأنابيب في البناء الصناعي. بما في ذلك الكوع ، والتي ، والصليب ، والقبعة ، والحد من ، وما إلى ذلك.
النطاق القياسي
يتضمن المعيار مواصفات NPS 1/2 إلى NPS 48 (DN15-DN1200) الأبعاد العامة للوحات الأنبوبية المصنعة في المصنع ، ومعايير التسامحات ، وأساليب الاختبار والعلامات.
معدات خاصة
التركيبات الخاصة هنا تشير إلى الأحجام الخاصة والأشكال والتسامحات التي تم الاتفاق عليها بين المشتري والمصنع.
المكونات المصنوعة
تعتبر الأجزاء الجانبية وغيرها من الأدوات المصنوعة بواسطة لحام محيطي أو تقاطع تصنيع الأنابيب لا يمكن تطبيق هذه المعيار.
يجب أن يتم ذكر الوحدات بموجب ASME B16.9 في كل من الوحدات SI (المترية) والوحدات العادية للولايات المتحدة.
المعايير المرجعية
لا يعتبر من العملي تحديد الطبعة المحددة لكل معيار ومواصفات في المراجع الفردية.يعتبر المنتج الذي تم تصنيعه بما يتوافق مع طبعة سابقة من المعايير المشار إليها ويتوافق في جميع النواحي الأخرى مع هذا المعيار.
الـ ASME B16.5: أجهزة شفرة الأنابيب والأجهزة المكونة من شفرة: NPS 1 ′′2 من خلال NPS 24 متري / بوصة قياسي
الـ ASME B16.25: للخلفية لحام النهايات
ASME B31: رمز أنابيب الضغط
الـ ASME B313: أنابيب العملية
ASME B36.10M، أنابيب الفولاذ المصنعة المطاوعة والخالية من اللمسات
ASME B36.19M، أنابيب الفولاذ المقاوم للصدأ
كود ASME للكايلرات وأوعية الضغط
ASTM A234/A234M-17، مواصفات أدوات أنابيب من الفولاذ الكربوني المصقول والفولاذ السليمي للخدمة في درجات الحرارة المتوسطة والعالية
ASTM A403/A403M-16، مواصفات أدوات الأنبوب من الفولاذ المقاوم للصدأ
ASTM A420/A420M-16، مواصفات أدوات أنابيب من الفولاذ الكربوني المصقول والفولاذ السليمي للخدمة في درجات الحرارة المنخفضة
ASTM A815/A815M-14e1، مواصفات أنابيب الفولاذ المقاوم للصدأ من الأنابيب الفيرريتية والفيرريتية/الأوستنيتية والمارتنسيتية
