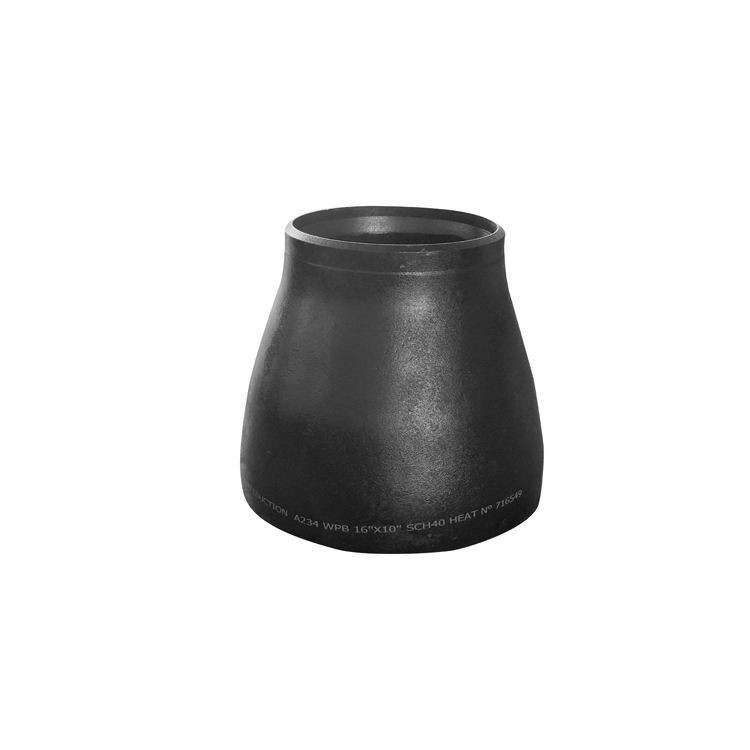

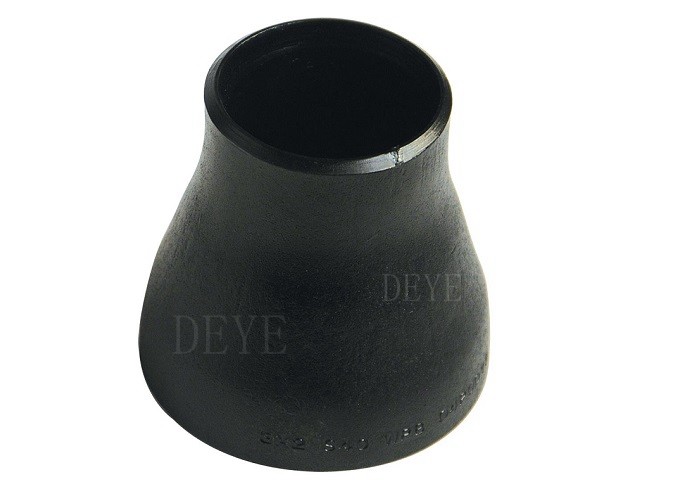

A420 WPL6 محطة تخفيف مركزية من الفولاذ الكربوني مع SCH40 SCH60 SCH80
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | PF-RE-C06 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD0.58-USD100 for seamless fittings |
| تفاصيل التغليف | علب خشبية ، منصات نقالة ، كرتون |
| وقت التسليم | 5-8 أيام لبنود المخزون |
| شروط الدفع | L/C، T/T، D/P |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| ستانارد | أسمي أنسي دين جوست | سمك | SGP، STD، SCH20، SCH30، SCH40، SCH60، SCH80، SCH160، XS، XXS |
|---|---|---|---|
| المواد | A234WPB، WP11، WP22، WPC، P9، P11، A420WPL6 | الحجم | 1/2 "-72" |
| الاتصال | بعقب الملحومة BW | السطح | طلاء أسود، طلاء فانيش، زيت مضاد للصدأ، رملي |
| إبراز | خفض مركزي من فولاذ الكربون WPL6,A420 الجهاز المحدّل المركزي من الفولاذ الكربوني,فولاذ الكربون SCH80,A420 carbon steel concentric reducer,SCH80 fitting carbon steel |
||
منتوج وصف
A420 WPL6 محطة تخفيف مركزية من الفولاذ الكربوني مع SCH40 SCH60 SCH80
ASTM A420 هوالمواصفات القياسية لتجهيزات الأنابيب من الفولاذ الكربوني والفولاذ اللاسلي المستخدمة في خدمات درجات الحرارة المنخفضة.
WPL6 هو المواد الأكثر استخدامًا تحت A420. بالإضافة إلى الدرجة WPL6 ، يتضمن المعيار أيضًا WPL9 ، WPL3 ، WPL8 ،
درجة حرارة اختبار الصدمة -45 درجة مئوية، -75 درجة مئوية، -100 درجة مئوية، -195 درجة مئوية.أجهزة توصيل الأنابيب ASTM A420 WPL6 متوافقة مع
أنابيب ASTM A333 الدرجة 6 و ASTM A350LF2الدرجة الأولى.
معلومات المنتج/وصف المنتج/المعلومات الأساسية/المواصفات
| اسم المنتج | أجهزة تخفيف الحرارة منخفضة الحرارة A420 WPL6، WPL9 |
| أنواع | مكافحة الحد من الدرجة، مكافحة الحد من الدرجة، LR 90 درجة المرفق، SR 90 درجة المرفق، 45 درجة LR المرفق، 22.5LR المرفق، 80 درجة العائدات، الانحناءات، الحد من المرفق، Tee المستقيم، Tee متساوية، Y تيس، القبعات، نهاية القضيب،نهاية مفصل الحلق الطويل والقصير |
| الحجم | 1/2"-48" DN15-DN1200 |
| سمك الجدار | SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS،DIN،SGP |
| المادة القياسية | ASTMA234، ASTM A420، ASTM A312، ANSI B16.9/B16.28/B16.25، ASME B16.9, |
| JIS B2311-1997/2312، JIS B2311/B2312، DIN 2605-1/2617/2615 | |
| GB 12459-99، EN Standard وغيرها | |
| درجة المواد | الصلب الكربوني: A234 WPB، WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo ، 15Cr5Mo ، 1Cr5Mo ، 12Cr1MoV ، WPHY 42 ، WPHY 46 ، WPHY 52 ، WPHY 60 ، WPHY 65 و WPHY 70 | |
| ST370(إس تي 35)8(إس تي 37)2، ST35.4/8 ، ST42 ، ST45 ، ST52 ، ST524 | |
| STP G38،STP G42،STPT42،STB42،STS42،STPT49،STS49 | |
| الفولاذ المقاوم للصدأ 304 ، 304L ، 304H. 316 ، 316L ، 316H ، 321 ، 347 ، 347H ، مزدوج SS 2507 ، DSS2205 ، UNS31803 UNS32750 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404، 1.4462، 1.4410، 1.4501 | |
| السطح | الطلاء الأسود، الطلاء البارنيش، زيت مضاد للصدأ، الغلفانيات الساخنة، الغلفانيات الباردة، 3PE، الخ |
| حزمة النقل | فيلم بلاستيكي،حاويات خشبية،حاويات خشبية،أو حسب طلبات العملاء |
الخصائص / الخصائص
1) يجب أن يتم تزويد الأجهزة الموصوفة تحت ASTM A420 في الصيغة الموحدة، الموحدة والمعززة، المهروسة، أو المكفوفة،
حالة معتدلة. يجب أن يتم الانتهاء من كل لحام قبل المعالجة الحرارية للاستينيتيز.
2) ASTM A420 تغطي المرفق، والقاعدة، والخفض، والقبعة، والاتحاد، وما إلى ذلك، والتي تصنع وفقا لASME B16.9، ASME B16.11,
MSS SP-79 و MSS SP-95 ، أنواع في الأدوات اللاصقة الهيكلية بدون خيوط وملحومة. هذه الأدوات المستخدمة عادة في أنظمة الضغط
خطوط الأنابيب وأوعية الضغط / خزانات في درجة حرارة أقل
التقنية/ ورقة بيانات تقنية
قائمة سمك الأدوات الأنابيب ANSI B16.9
الوحدة: ملم
| الـ NPS | المقياس الخارجي | سمك مختلف مع تساهل +-12.5% | |||||||||
| ش20 | Sch30 | أمراض جنسية | Sch40 | Sch60 | XS | ش80 | (شيل 20) | Sch160 | XXS | ||
| 1/8 | 10. 3 | | | 1. 73 | 1. 73 | | 2. 41 | 2. 41 | | | |
| 1/4 | 13. 7 | | | 2. 24 | 2. 24 | | 3. 02 | 3. 02 | | | |
| 3/8 | 17. 1 | | | 2. 31 | 2. 31 | | 3. 20 | 3. 20 | | | |
| نصف | 21. 3 | | | 2. 77 | 2. 77 | | 3. 73 | 3. 73 | | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | | | 2. 87 | 2. 87 | | 3. 91 | 3. 91 | | 5. 56 | 7. 82 |
| 1 | 33.4 | | | 3. 38 | 3. 38 | | 4. 55 | 4. 55 | | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | | | 3. 56 | 3. 56 | | 4. 85 | 4. 85 | | 6. 35 | 9. 70 |
| واحد ونصف | 48. 3 | | | 3. 68 | 3. 68 | | 5. 08 | 5. 08 | | 7. 14 | 10. 15 |
| 2 | 60. 3 | | | 3. 91 | 3. 91 | | 5. 54 | 5. 54 | | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | | | 5. 16 | 5. 16 | | 7. 01 | 7.01 | | 9. 53 | 14. 02 |
| 3 | 88. 9 | | | 5. 49 | 5. 49 | | 7. 62 | 7. 62 | | 11. 13 | 15. 24 |
| ثلاثة ونصف | 101. 6 | | | 5. 74 | 5. 74 | | 8. 08 | 8. 08 | | | |
| 4 | 114. 3 | | | 6.02 | 6. 02 | | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | | | 6. 55 | 6. 55 | | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | | | 7. 11 | 7. 11 | | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | |
| 26 | 660.4 | 12. 70 | | 9. 53 | | | 12. 70 | | | | |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | | | 12. 70 | | | | |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | | | 12. 70 | | | | |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | | 12. 70 | | | | |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | | 12. 70 | | | | |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | | 12. 70 | | | | |
| 38 | 965.2 | | | 9. 53 | | | 12. 70 | | | | |
| 40 | 1016. 0 | | | 9. 53 | | | 12. 70 | | | | |
| 42 | 1066. 8 | | | 9. 53 | | | 12. 70 | | | | |
| 44 | 1117. 6 | | | 9. 53 | | | 12. 70 | | | | |
| 46 | 1168.4 | | | 9. 53 | | | 12. 70 | | | | |
| 48 | 1219. 2 | | | 9. 53 | | | 12. 70 | | | | |
أبعاد أجهزة الحد
| الحجم الاسمي للأنابيب (NPS) | القطر الخارجي عند بيفل | من النهاية إلى النهاية | الحجم | القطر الخارجي عند بيفل | من نهاية إلى نهاية | ||
| النهاية الكبيرة | النهاية الصغيرة | (NPS) | النهاية الكبيرة | النهاية الصغيرة | هـ | ||
| 3/4 × 1/2 | 26.7 | 21.3 | 38 | 5X4 | 141.3 | 114.3 | 127 |
| 3/4 × 3/8 | 26.7 | 17.3 | 38 | 5 × 3 ′′/2 | 141.3 | 101.6 | 127 |
| 1 × 3/4 | 33.4 | 26.7 | 51 | 5X3 | 141.3 | 88.9 | 127 |
| 1 × 1/2 | 33.4 | 21.3 | 51 | 5 × 2 ′′/2 | 141.3 | 73.0 | 127 |
| 1-1/4 × 1 | 42.2 | 33.4 | 51 | 5X2 | 141.3 | 60.3 | 127 |
| 1-1/4 × 3/4 | 42.2 | 26.7 | 51 | 6X5 | 168.3 | 141.3 | 140 |
| 1-1/4 × 1/2 | 42.2 | 21.3 | 51 | 6X4 | 168.3 | 114.3 | 140 |
| 1-1/2 × 1-1/4 | 48.3 | 42.2 | 64 | 6 × 31/، | 168.3 | 101.6 | 140 |
| 1-1/2 × 1 | 48.3 | 33.4 | 64 | 6×3 | 168.3 | 88.9 | 140 |
| 1-1/2X3/4 | 48.3 | 26.7 | 64 | 6 × 27 | 168.3 | 73.0 | 140 |
| 1-1/2X1/2 | 48.3 | 21.3 | 64 | 8 × 6 | 219.1 | 168.3 | 152 |
| 2 × 1 / 2 | 60.3 | 48.3 | 76 | 8X5 | 219.1 | 141.3 | 152 |
| 2 × 1-1/4 | 60.3 | 42.2 | 76 | 8X4 | 219.1 | 114.3 | 152 |
| 2X1 | 60.3 | 33.4 | 76 | 8 × 3 1/2 | 219.1 | 101.6 | 152 |
| 2 × 3/4 | 60.3 | 26.7 | 76 | 10 × 8 | 273.0 | 219.1 | 178 |
| 2-1/2 × 2 | 73.0 | 60.3 | 89 | 10 × 6 | 273.0 | 168.3 | 178 |
| 2-1/2 × 1-1/2 | 73.0 | 48.3 | 89 | 10 × 5 | 273.0 | 141.3 | 178 |
| 2-1/2 X 1-1/4 | 73.0 | 42.2 | 89 | 10 × 4 | 273.0 | 114.3 | 178 |
| 2-1/2 × 1 | 73.0 | 33.4 | 89 | 12 × 10 | 323.8 | 273.0 | 203 |
| 3 × 2-1/2 | 88.9 | 73.0 | 89 | 12 × 8 | 323.8 | 219.1 | 203 |
| 3x2 | 88.9 | 60.3 | 89 | 12 × 6 | 323.8 | 168.3 | 203 |
| 3 × 1-1/2 | 88.9 | 48.3 | 89 | 12 × 5 | 323.8 | 141.3 | 203 |
| 3 × 1-1/4 | 88.9 | 42.2 | 89 | 14 × 12 | 355.6 | 323.8 | 330 |
| 3-1/2 × 3 | 101.6 | 88.9 | 102 | 14 × 10 | 355.6 | 273.0 | 330 |
| 3-1/2x 2-1/2 | 101.6 | 73.0 | 102 | 14 × 8 | 355.6 | 219.1 | 330 |
| 3-1/2 × 2 | 101.6 | 60.3 | 102 | 14 × 6 | 355.6 | 168.3 | 330 |
| 3-1/2 × 1-1/2 | 101.6 | 48.3 | 102 | 16 × 14 | 406.4 | 355.6 | 356 |
| 3-1/2x 1-1/4 | 101.6 | 42.2 | 102 | 16 × 12 | 406.4 | 323.8 | 356 |
| 4 × 3 1/2 | 114.3 | 101.6 | 102 | 16 × 10 | 406.4 | 273.0 | 356 |
| 4X3 | 114.3 | 88.9 | 102 | 16 × 8 | 406.4 | 219.1 | 356 |
| 4 × 2-1/2 | 114.3 | 73.0 | 102 | 18 × 16 | 457 | 406.4 | 381 |
| 4X2 | 114.3 | 60.3 | 102 | 18 × 14 | 457 | 355.6 | 381 |
| 4 × 1-1/2 | 114.3 | 48.3 | 102 | 18 × 12 | 457 | 323.8 | 381 |
| 18 × 10 | 457 | 273.0 | 381 | ||||
| الحجم الاسمي للأنابيب (NPS) | القطر الخارجي عند بيفل | من النهاية إلى النهاية | الحجم الاسمي للأنابيب (NPS) | القطر الخارجي عند بيفل | من النهاية إلى النهاية | ||
| النهاية الكبيرة | النهاية الصغيرة | النهاية الكبيرة | النهاية الصغيرة | ||||
| 20 × 18 | 508 | 457.0 | 508 | 36 × 34 | 914 | 864 | 610 |
| 20 × 16 | 508 | 406.4 | 508 | 36 × 32 | 914 | 813 | 610 |
| 20 × 14 | 508 | 355.6 | 508 | 36 × 30 | 914 | 762 | 610 |
| 20 × 12 | 508 | 323.8 | 508 | 36 × 26 | 914 | 660 | 610 |
| 36 × 24 | 914 | 610 | 610 | ||||
| 22 × 20 | 559 | 508.0 | 508 | ||||
| 22 × 18 | 559 | 457.0 | 508 | 38 × 36 | 965 | 914 | 610 |
| 22 × 16 | 559 | 406.4 | 508 | 38 × 34 | 965 | 864 | 610 |
| 22 × 14 | 559 | 355.4 | 508 | 38 × 32 | 965 | 813 | 610 |
| 38 × 30 | 965 | 762 | 610 | ||||
| 38 × 28 | 965 | 711 | 610 | ||||
| 24 × 22 | 610 | 559.0 | 508 | 38 × 26 | 965 | 660 | 610 |
| 24 × 20 | 610 | 508.0 | 508 | ||||
| 24 × 18 | 610 | 457.0 | 508 | 40 × 38 | 1016 | 965 | 610 |
| 24 × 16 | 610 | 406.4 | 508 | 40 × 36 | 1016 | 914 | 610 |
| 40 × 34 | 1016 | 864 | 610 | ||||
| 26 × 24 | 660 | 610.0 | 610 | 40 × 32 | 1016 | 813 | 610 |
| 26 × 22 | 660 | 559.0 | 610 | 40 × 30 | 1016 | 762 | 610 |
| 26 × 20 | 660 | 508.0 | 610 | ||||
| 26 × 18 | 660 | 457.0 | 610 | 42 × 40 | 1 067 | 1016 | 610 |
| 42 × 38 | 1 067 | 965 | 610 | ||||
| 28 × 26 | 711 | 660.0 | 610 | 42 × 36 | 1 067 | 914 | 610 |
| 28 × 24 | 711 | 610.0 | 610 | 42 × 34 | 1 067 | 864 | 610 |
| 28 × 20 | 711 | 508.0 | 610 | 42 × 32 | 1 067 | 813 | 610 |
| 28 × 18 | 711 | 457.0 | 610 | 42 × 30 | 1 067 | 762 | 610 |
| 30 × 28 | 762 | 711.0 | 610 | 44 × 42 | 1 118 | 1 067 | 610 |
| 30 × 26 | 762 | 660.0 | 610 | 44 × 40 | 1 118 | 1016 | 610 |
| 30 × 24 | 762 | 610.0 | 610 | 44 × 38 | 1 118 | 965 | 610 |
| 30 × 20 | 762 | 508.0 | 610 | 44 × 36 | 1 118 | 914 | 610 |
| 32 × 30 | 813 | 762.0 | 610 | 46 × 44 | 1 168 | 1 118 | 711 |
| 32 × 28 | 813 | 711.0 | 610 | 46 × 42 | 1 168 | 1 067 | 711 |
| 32 × 26 | 813 | 660.0 | 610 | 46 × 40 | 1 168 | 1016 | 711 |
| 32 × 24 | 813 | 610.0 | 610 | 46 × 38 | 1 168 | 965 | 711 |
| 34 × 32 | 864 | 813.0 | 610 | 48 × 46 | 1 219 | 1 168 | 711 |
| 34 × 30 | 864 | 762.0 | 610 | 48 × 44 | 1 219 | 1 118 | 711 |
| 34 × 26 | 864 | 660.0 | 610 | 48 × 42 | 1 219 | 1 067 | 711 |
| 34 × 24 | 864 | 610.0 | 610 | 48 × 40 | 1 219 | 1016 | 711 |
التطبيق/ الاستخدام
أنابيب السوائل منخفضة والمتوسطة الضغط، الغلاية، صناعة البترول والغاز الطبيعي، الحفر، الصناعة الكيميائية،
صناعة الكهرباء، بناء السفن، معدات الأسمدة والأنابيب، البناء، صناعات البتروكيماويات، الصيدلة، الخ.
مواصفات المواد
التسمية: A 234/A 234M 05 المواصفات القياسية للأنابيب التوصيلات من الفولاذ الكربوني المصنع والفولاذ سبائك لل
خدمة درجات الحرارة المتوسطة والعالية
هذا المواصفات تغطي الصلب الكربوني المصنع والفولاذ المقاوم للآليات من البناء السلس واللحام مغطى
بموجب أحدث مراجعة لـ ASME B16.9، ب1611، MSS SP-79، و MSS SP-95. هذه التوصيلات هي للاستخدام في أنابيب الضغط
في تصنيع الأوعية الضغطية للخدمة في درجات حرارة معتدلة و مرتفعة.
يجب تقديم معايير MSS وفقًا للمطلب التكميلي S58 من المواصفات A 960.
المتطلبات الكيميائية (تكوين، %)
| Gالراد و المواد | ج | م | (ب) | S | السيليكون | الكروم | الموليبدينوم | النيكل | النحاس |
| WPBب,ج,د,E,F0.30 على الأكثر | 0.29106 | 0.05 | 0.058 | 0.10 دقيقة | 0.40 على الأكثر | 0.15 على الأكثر | 0.40 على الأكثر | 0.40 على الأكثر | |
| الـ WPCج,د,E,F0.35 على الأكثر | 0.29106 | 0.05 | 0.058 | 0.10 دقيقة | 0.40 على الأكثر | 0.15 على الأكثر | 0.40 على الأكثر | 0.40 على الأكثر | |
| WP1 | 0.28 أقصى | 0.30 ٠90 | 0.045 | 0.045 | 0.10 ٠50 | . . . | 0.44 0.65 . . . . . | ||
| WP12 CL1، | 0.05 ٠20 | 0.30 ٠80 | 0.045 | 0.045 | 0.60 على الأكثر | 0.80 ′′ 125 | 0.44 0.65 . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05 ٠15 | 0.30 ٠60 | 0.03 | 0.03 | 0.50 ¢1.00 | 1.00150 | 0.44 0.65 . . . . . | ||
| WP11 CL2 | 0.05 ٠20 | 0.30 ٠80 | 0.04 | 0.04 | 0.50 ¢1.00 | 1.00150 | 0.44 0.65 . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1، | 0.05 ٠15 | 0.30 ٠60 | 0.04 | 0.04 | 0.50 على الأكثر | 1.90 ¢ 2.60 | 0.87 1.13 . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1، | 0.15 على الأكثر | 0.30 ٠60 | 0.04 | 0.03 | 0.50 على الأكثر | 4.0660 | 0.44 0.65 . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1، | 0.15 على الأكثر | 0.30 ٠60 | 0.03 | 0.03 | 1.00 على الأكثر | 8.0100 | 0.90 ≈ 1.10 . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 على الأكثر | 0.40106 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | |
| WP91 | 0.08 ٠12 | 0.30 ٠60 | 0.02 | 0.01 | 0.20 ٠50 | 8.0995 | 0.85105 | 0.40 على الأكثر | . . . |
| WP911 | 0.09 ٠13 | 0.30 ٠60 | 0.02 | 0.01 | 0.10 ٠50 | 8.5995 | 0.90 ′′ 110 | 0.40 على الأكثر |
. .
|
متطلبات الأداء الميكانيكي
| الـ WPC | WP11 CL1 | WP11 CL3 | |||||||
| علامة الدرجة والعلامة | WPB | WP11 CL2 | WP1 | WP22 CL1 | الـ WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| قوة الشد، النطاق ksi [MPa] | 60 ¢85 | 70 ¢95 | 55 ¢80 | 60 ¢85 | 63 ¢ 88 | 75 ¢100 | 85 ¥ 110 | 90 ¢ 120 | 60 ¢85 |
| [415 ₹585] | [485 ¥655] | [380 ₹550] | [415 ₹585] | [435605] | [520 ₹ 690] | [585 ¢ 760] | [620840] | [415 ₹585] | |
| قوة الصعود، دقيقة، ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2 ٪ من التبديل أو 0.5 ٪ من التمديد تحت الحمل) |
|||||||||
عملية الإنتاج
المعايير المرجعية
مواصفات ASME B16.9 للوحات المطاطية
المواصفات ASME B16.9 مصممة للوحات المطاطية المطبقة في أنابيب البناء الصناعي.
الـ tee، cross، cap، reducer، الخ
النطاق القياسي
يتضمن المعيار مواصفات NPS 1/2 إلى NPS 48 (DN15-DN1200) أدوات الأنبوب المصنعة في المصنع
الأبعاد الكلية، ومعايير التسامح، وأساليب الاختبار والعلامات.
معدات خاصة
التركيبات الخاصة هنا تشير إلى الأحجام الخاصة والأشكال والتسامحات التي تم الاتفاق عليها بين المشتري والمصنع.
المكونات المصنوعة
وتعتبر الأجزاء الجانبية وغيرها من الأجزاء المصنوعة بواسطة لحام محيطي أو تقاطع تصنيع الأنابيب
لا يمكن تطبيق هذا المعيار.
يجب أن يتم ذكر الوحدات بموجب ASME B16.9 في كل من الوحدات SI (المترية) والوحدات العادية للولايات المتحدة.
المعايير المرجعية
لا يعتبر من العملي تحديد الطبعة المحددة لكل معيار ومواصفات في المراجع الفردية.
المنتج الذي تم تصنيعه بما يتماشى مع طبعة سابقة من المعايير المشار إليها ويتوافق في جميع النواحي الأخرى مع هذه المعايير
سيتم اعتبارها متوافقة.
الـ ASME B16.5: أجهزة شفرة الأنابيب والأجهزة المكونة من شفرة: NPS 1 ′′2 من خلال NPS 24 متري / بوصة قياسي
الـ ASME B16.25: للخلفية لحام النهايات
ASME B31: رمز أنابيب الضغط
الـ ASME B313: أنابيب العملية
ASME B36.10M، أنابيب الفولاذ المصنعة المطاوعة والخالية من اللمسات
ASME B36.19M، أنابيب الفولاذ المقاوم للصدأ
كود ASME للكايلرات وأوعية الضغط
ASTM A234/A234M-17، مواصفات أدوات الأنبوب من الفولاذ الكربوني المصنوع والفولاذ المسبوب
خدمة درجات الحرارة المتوسطة والعالية
ASTM A403/A403M-16، مواصفات أدوات الأنبوب من الفولاذ المقاوم للصدأ
ASTM A420/A420M-16، مواصفات أدوات الأنبوب من الفولاذ الكربوني المصنع والفولاذ المسبوب لل
خدمة الحرارة المنخفضة
ASTM A815/A815M-14e1، مواصفات أنابيب الفولاذ المقاوم للصدأ من الأنابيب الفيرريتية والفيرريتية/الأوستنيتية والمارتنسيتية
ASTM A960/A960M-16a، مواصفات المتطلبات المشتركة للأنابيب الصلبة المصنوعة
ASTM E29-13، ممارسة لاستخدام الأرقام الهامة في بيانات الاختبار لتحديد الامتثال للمواصفات
ASTM B361-16، ASTM B363-14، ASTM B366/B366M-17: للمواد المعدنية الأخرى (الألومنيوم والتيتانيوم والنيكل والسبائك).
الأسئلة الشائعة/ أسئلة العملاء وأجوبة
السؤال: طلب العميل إصلاحات لحام في A105:
الجواب: معظم المواد المستخدمة في صلب الكربون هي A234WPB. إنها تعادل شظايا A105،
ومع ذلك لا يوجد شيء من هذا القبيل A105 أو A106 بوب لحام التركيب A106 Gr.B هو لصف الأنابيب.
A234WPB المصنوعة من أنابيب A106GR.B. A105 هي مادة من
أن تكون أدوات الضغط العالي أو فلانج
السؤال: طلبات العميل تطبيق توصيلات لحام الظهر:
الجواب: هذا أيضًا تصور خاطئ لأن الستائر متوفرة في A105 و A105 N ، حيث N تعني المعتاد.
ومع ذلك، لا يوجد شيء من هذا القبيل A234WPBN.
أن عملية المعالجة الحرارية الطبيعية تم القيام به، وخاصة بالنسبة للمرفقين والعصا العملاء بحاجة
يجب أن تطلب إصدارات WPL6 عالية الجودة والتي يتم تطبيقها كإجراء قياسي.
السؤال: الزبون نسي أن يذكر جدول الأنابيب:
ج: يتم بيع التشغيلات Buttweld حسب حجم الأنابيب ولكن يجب تحديد جدول الأنابيب لتتناسب مع هوية التشغيل إلى
إذا لم يتم ذكر الجدول الزمني، سنفترض أن جدار قياسي هو مطلوب.
السؤال: ينسى العميل ذكر إصلاحات اللحام أو اللحام بدون خيوط:
ج: تتوفر أدوات لحام الظهر في كل من تكوينات الحامية ودون خيط.
يتم تصنيع الأدوات من الصلب المقاوم للصدأ من أنابيب خالية من الخيط وغالبا ما تكون أغلى.
غير شائعة في أحجام أكبر من 12 ′′. يتم تصنيع أدوات الأنبوب المطاطية من الفولاذ الكربوني المطاطي ERW أو
أنابيب الفولاذ المقاوم للصدأ. وهي متوفرة في الأحجام من 1⁄2 ′′ إلى 72 ′′ وهي أكثر بأسعار معقولة من الأدوات غير الملحومة.
س: ما معنى شعاع قصير (SR) أو شعاع طويل (LR) ؟
الجواب: سوف تسمع في كثير من الأحيان SR45 الكوع أو LR45 الكوع. 45 أو 90 يشير إلى زاوية الانحناء لتناسب مؤخرة
لتغيير اتجاه التدفق.مرفق نصف قطره طويلة (LR 90 المرفق أو LR 45 المرفق) سيكون لها انحناء أنبوب
سيكون 1.5 مرة من حجم الأنابيب. لذلك، LR 90 6 بوصة لديه نصف قطر الانحناء الذي هو 1.5 × حجم الأنابيب الاسمي.
المرفق نصف قطره قصيرة (SR45 أو SR90) لديها انحناء أنبوب الذي يساوي حجم التركيب، لذلك 6 ′′ SR 45
يحتوي على نصف قطر ثني يبلغ 6 ′′ من حجم الأنابيب الاسمي.
س: ما هو 3R أو 3D المرفق أنابيب الوصول؟
الجواب: أولا، تستخدم مصطلحات 3R أو 3D مترادفة.
3 مرات حجم الأنابيب الاسمي.
خدمة الشركة
1الدعم الفني
2مراقبة جودة المواد الخام
3التفتيش خلال وقت الإنتاج.
4الاختبار النهائي يشمل سطح، البعد، اختبار PT، اختبار RT، اختبار الموجات فوق الصوتية
5. تقرير الاختبار لكل شحنة
4شروط التسليم المرنة EXW FOB CIF CFR DDP DDU
5طرق الدفع المرنة: LC. TT. DP
6. الحزمة المخصصة تشمل الشعار.
718 شهراً وقت ضمان الجودة
9استبدال مجاني بالبريد الجوي في حالة وجود أي خطأ
10. 24 ساعة للرد على أسئلتك
المنتجات الموصى بها
