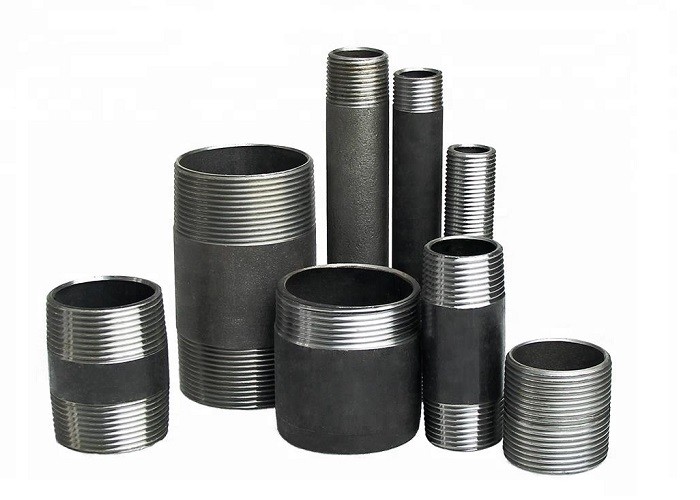

الحلمة الطويلة بدون خياطة مع SCH40 SCH80 SCH160 XXS
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | محول الحلمة DY-NIP-C19 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 100PCS |
| الأسعار | USD0.5-USD3 each |
| تفاصيل التغليف | علبة كرتون + منصات نقالة |
| وقت التسليم | 7 أيام لبنود المخزون ، 30 يومًا للعناصر المنتجة حديثًا |
| شروط الدفع | T/T، L/C، D/P |
| القدرة على العرض | 100000 قطعة في شهر واحد |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| خيط | ANSI B.1.20.1 DIN 2999 ، ISO 7 / 1 ، ISO 228 ، NPT ، BSPT ، BSP | سمك | Sch20, sch40, Sch80, Sch120, Sch160,xs, xxs, تخصيص |
|---|---|---|---|
| الحجم | 1/4 "إلى 6" 8 مللي متر-DN150MM | الطول | 1/2"-12" 15 مم - 300 مم، أطول حسب التخصيص |
| المواد | A106GR.B، A53GR.B، API5L GR.B الفولاذ المقاوم للصدأ | السطح | أسود، رمل، تقطير، زيت مضاد للصدأ، مطلي بالزنك، مصقول. |
| إبراز | حلمة طويلة بلا خياطة,SCH40 الحلمة الطويلة,SCH160 XXS الحلمة الطويلة للأنابيب,SCH40 long nipple,SCH160 XXS long pipe nipple |
||
منتوج وصف
الحلمات الطويلة بدون خيوط مع SCH40 SCH80 SCH160 XXS
أنابيب المسمار الطويل الحلمات ذات سمك SCH40 / SCH80 / SCH160 / XXS توفر اتصالًا بين أقسام الأنابيب ، وبالتالي تشكل أنابيب لأنواع مختلفة من السوائل.ونتيجة مباشرة لهذه الوظيفة هي أنهم يتعرضون لمطالبات عديدة وغالبًا ما تكون طويلةلذلك من الضروري أن تكون مصنوعة من مواد تضمن القوة الميكانيكية الكافية
مقاومة عالية للتآكل. لذلك فإن المادة الأكثر استخداما هي الفولاذ المقاوم للصدأ،
الحلمات في الأنواع العادية كما هو موضح أدناه
حلمة أنبوب البرميل: هذا النوع من الحلمة لديه خيط NPT معقّد على كلا الطرفين والقسم المركزي غير محفوف بالخيوط.
حلمة الأنابيب: في هذه الحالة لدينا حلمة لديها خيط على أحد الجانبين فقط، عادة ما تستخدم كقدمين لحاويات النفط.
حلمة أنبوب لحام: مماثلة للنوع السابق ، ولكن مع الفرق في أنه يوجد شافير على الطرف غير المقطوع ، المطلوب لتسهيل لحام لاحق.مثالية للاستخدام في ظروف شديدة مثل الاهتزازات، تقلبات الضغط وتغيرات درجة الحرارة
معلومات المنتج/وصف المنتج/المعلومات الأساسية/المواصفات
| اسم المنتجات | الحلمات الطويلة بدون خيوط مع SCH40 SCH80 SCH160 XXS |
| أنواع | الحلمة القريبة، الحلمة الطويلة، الحلمة البرميل، الحلمة السويج، الحلمة TBE، الحلمة PLE، الحلمة TSE، الحلمة BLE، الحلمة TLE، الحلمة PSE |
| الحجم | 1/8 "-6" |
| سمك الجدار |
،SCH20 ،SCH30 ،STD ،SCH40S ،SCH60 ،XS ،SCH80S ،SCH100 ،SCH120 ،SCH160S ،XXS سمك DIN، SGP JIS |
| الاتصال | نهاية الخيوط NPT، BSPT، BSPP ANSI B1.20.1، BS21 ، DIN2999 |
| معيار التصميم | ASTMA733 DIN2982 DIN2988 BS3187 EN10241:2000 |
| درجة المواد |
الصلب الكربوني A106GR.B A53GR.B، ST37 RST37.2
الفولاذ المقاوم للصدأ 304، 304L، 304H، 316، 316L، 316H، 310، SS321, SS321H، 347، 347H، 904L |
| مزدوج SS 2507، DSS2205، UNS31803 UNS32750، UNS32760 | |
| 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404، 1.4462، 1.4410، 1.4501 | |
| السطح | أسود ، كهربائي مغلف ، بارد مغلف ، ساخن غمر مغلف ، زنك مغلف |
| الـ NPS | زائدة | (ل) | أطوال حلمات الأنابيب | ||||||||||||
| في | في | في | |||||||||||||
| 1⁄8 | 0.405 | 3⁄4 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1⁄4 | 0.54 | 7⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 3⁄8 | 0.675 | 1 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1⁄2 | 0.84 | 11⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 3⁄4 | 1.05 | 13⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1 | 1.315 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 11⁄4 | 1.66 | 15⁄8 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 11⁄2 | 1.9 | 13⁄4 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 2 | 2.375 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||
| 21⁄2 | 2.875 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||
| 3 | 3.5 | 25⁄8 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||
| 4 | 4.5 | 27⁄8 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||||
| 5 | 5.563 | 3 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||||||
| 6 | 6.625 | 31⁄8 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||||||
EN 10241:2000 BSPT BSPP
| الحجم | النوع 01 | النوع 02 | ||||||
| زائدة | سميكة | الطول | الوزن | زائدة | سمك | الطول | الوزن | |
| 1/8 " | 14.0 | 2.7 | 17 | 0.023 | 15.000 | 3.200 | 19.000 | 0.018 |
| ربع بوصة | 18.5 | 3.2 | 25 | 0.028 | 18.500 | 3.530 | 27.000 | 0.034 |
| 3/8 " | 21.3 | 3.2 | 26 | 0.032 | 22.000 | 3.530 | 28.000 | 0.041 |
| نصف | 26.4 | 3.8 | 34 | 0.069 | 27.000 | 4.180 | 37.000 | 0.074 |
| 3/4 " | 31.8 | 3.8 | 36 | 0.092 | 32.500 | 4.190 | 39.000 | 0.104 |
| 1" | 39.5 | 4.6 | 43 | 0.157 | 39.500 | 4.660 | 46.000 | 0.153 |
| 1-1/4 " | 48.3 | 4.7 | 48 | 0.240 | 49.000 | 5.020 | 51.000 | 0.240 |
| 1-1/2 " | 54.8 | 4.7 | 48 | 0.251 | 56.000 | 5.580 | 51.000 | 0.340 |
| 2" | 66.3 | 4.8 | 56 | 0.388 | 68.000 | 5.670 | 60.000 | 0.501 |
| 2-1/2 " | 82.0 | 4.9 | 65 | 0.494 | 84.000 | 5.900 | 69.000 | 0.742 |
| 3" | 95.0 | 5.0 | 71 | 0.615 | 98.000 | 6.540 | 75.000 | 0.957 |
| 4" | 122.0 | 6.0 | 83 | 1.175 | 124.000 | 6.970 | 87.000 | 1.579 |
| 5" | 147.0 | 6.0 | 92 | 1.530 | 151.000 | 7.760 | 96.000 | 2.306 |
| 6" | 174.0 | 6.5 | 92 | 1.900 | 178 | 8.57 | 96 | 3.310 |
الخصائص / الخصائص
أنابيب الفولاذ المستخدمة في الجداول 40 و 80 الحواف المطاطية تتوافق مع ASTM A53
أنابيب الصلب المستخدمة في الجدول 80 الحلمات تتوافق مع ASTM A106 الدرجة B
كل من الحواف الصلبية المطاومة وغير الملحومة تتوافق مع ASTM A733
خيوط NPT على جميع الحلمات تتوافق مع ASME B1.20.1
التحقق من المختبر المستقل من أن الأدوات تلبي الخصائص الكيميائية والفيزيائية المعمول بها
تطبيق واستخدام:
الطاقة الكهربائية، النفط والغاز، البتروكيماويات، الكيميائية، البحرية، التدفئة،
صناعة المعادن
المعايير المرجعية
مواصفات ASME B16.9 للوحات المطاطية
تم تصميم مواصفات ASME B16.9 للأدوات المطاوئة بالبوط المطبقة في خطوط الأنابيب في البناء الصناعي. بما في ذلك الكوع ، والتي ، والصليب ، والقبعة ، والحد من ، وما إلى ذلك.
النطاق القياسي
يتضمن المعيار مواصفات NPS 1/2 إلى NPS 48 (DN15-DN1200) الأبعاد العامة للوحات الأنبوبية المصنعة في المصنع ، ومعايير التسامحات ، وأساليب الاختبار والعلامات.
معدات خاصة
التركيبات الخاصة هنا تشير إلى الأحجام الخاصة والأشكال والتسامحات التي تم الاتفاق عليها بين المشتري والمصنع.
المكونات المصنوعة
تعتبر الأجزاء الجانبية وغيرها من الأدوات المصنوعة بواسطة لحام محيطي أو تقاطع تصنيع الأنابيب لا يمكن تطبيق هذه المعيار.
يجب أن يتم ذكر الوحدات بموجب ASME B16.9 في كل من الوحدات SI (المترية) والوحدات العادية للولايات المتحدة.
المعايير المرجعية
لا يعتبر من العملي تحديد الطبعة المحددة لكل معيار ومواصفات في المراجع الفردية.يعتبر المنتج الذي تم تصنيعه بما يتوافق مع طبعة سابقة من المعايير المشار إليها ويتوافق في جميع النواحي الأخرى مع هذا المعيار.
الـ ASME B16.5: أجهزة شفرة الأنابيب والأجهزة المكونة من شفرة: NPS 1 ′′2 من خلال NPS 24 متري / بوصة قياسي
الـ ASME B16.25: للخلفية لحام النهايات
ASME B31: رمز أنابيب الضغط
الـ ASME B313: أنابيب العملية
ASME B36.10M، أنابيب الفولاذ المصنعة المطاوعة والخالية من اللمسات
ASME B36.19M، أنابيب الفولاذ المقاوم للصدأ
كود ASME للكايلرات وأوعية الضغط
ASTM A234/A234M-17، مواصفات أدوات أنابيب من الفولاذ الكربوني المصقول والفولاذ السليمي للخدمة في درجات الحرارة المتوسطة والعالية
ASTM A403/A403M-16، مواصفات أدوات الأنبوب من الفولاذ المقاوم للصدأ
ASTM A420/A420M-16، مواصفات أدوات أنابيب من الفولاذ الكربوني المصقول والفولاذ السليمي للخدمة في درجات الحرارة المنخفضة
ASTM A815/A815M-14e1، مواصفات أنابيب الفولاذ المقاوم للصدأ من الأنابيب الفيرريتية والفيرريتية/الأوستنيتية والمارتنسيتية
ASTM A960/A960M-16a، مواصفات المتطلبات المشتركة للأنابيب الصلبة المصنوعة
ASTM E29-13، ممارسة لاستخدام الأرقام الهامة في بيانات الاختبار لتحديد الامتثال للمواصفات
ASTM B361-16، ASTM B363-14، ASTM B366/B366M-17: للمواد المعدنية الأخرى (الألومنيوم والتيتانيوم والنيكل والسبائك)
خدمتنا
1الدعم الفني
2مراقبة جودة المواد الخام
3التفتيش خلال وقت الإنتاج.
4الاختبار النهائي يشمل سطح، البعد، اختبار PT، اختبار RT، اختبار الموجات فوق الصوتية
5. تقرير الاختبار لكل شحنة
4شروط التسليم المرنة EXW FOB CIF CFR DDP DDU
5طرق الدفع المرنة: LC. TT. DP
6. الحزمة المخصصة تشمل الشعار.
718 شهراً وقت ضمان الجودة
9استبدال مجاني بالبريد الجوي في حالة وجود أي خطأ
10. 24 ساعة للرد على أسئلتك
