المفاصل التوسعية للصمام المعدني مع CL150 PN16 PN25
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | DY-RJ-U12 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD2-USD25 each |
| تفاصيل التغليف | علبة كرتون + رقائق خشبية أو كرتون + منصات نقالة |
| وقت التسليم | 20 يومًا للطلب المعتاد ، 7 أيام للعناصر المخزنة |
| شروط الدفع | T/T، L/C، D/P |
| القدرة على العرض | 1000 قطعة شهر واحد |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| أنواع | نوع المجال الفردي، نوع المجال المزدوج، نوع المجال المزدوج، نوع الكرة المزدوجة، نوع تركيبات الاتحاد | مادة المطاط | EPDM، NBR، BUNA، النيوبرين، VITON، PTFE، هيبالون |
|---|---|---|---|
| نوع شفة | HDG، الكهربائية، المغلفة، مغلفة بالزنك، الفولاذ المقاوم للصدأ | تقييم | PN10 PN16 PN25 CL150LBS 150# |
| الحجم | "2" (DN50MM) - 144" ((DN3600MM) | ||
| إبراز | مفاصل التوسع للنابضات المعدنية,مفاصل توسيع النفخات SS,PN25 توسع المفصل السفلي,SS bellows expansion joints,PN25 bellow joint expansion |
||
منتوج وصف

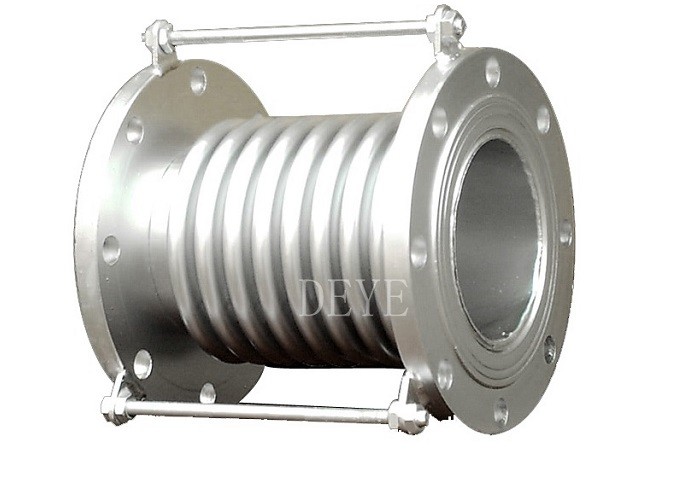

SS METAL BELLOWS مفصل التوسع مع CL150 PN16 PN25
مفاصل التوسع المعدنية هي عناصر تعويض للتوسع الحراري والحركة النسبية في خطوط الأنابيب والحاويات والآلات.
اعتماداً على التطبيق، فإنها تتكون من أنبوب معدني موجع واحد أو أكثر، وموصلات في كلا الطرفين، وقضبان سحب.
تختلف على أساس ثلاثة أنواع أساسية من الحركة: مفاصل التوسع المحوري والزاوي والجانبي. يتم استخدام مفاصل التوسع في مختلف المجالات
مثل إنتاج الطاقة، صناعة صناعة الورق، الصناعة الكيميائية، معالجة المياه، النفط والغاز الطبيعي. يمكن استخدام مفاصل التوسع
بغض النظر عن الحركة الحرارية أو الاهتزاز في خط الأنابيب.
نطاق الحجم:
1-48
درجة مواد المشروع:
فولاذ الكربون: ST37، Q235، A105
الفولاذ المقاوم للصدأ الأوستنيتي: 304 SS، 321 SS، 304L SS، 347 SS، 310 SS، 316 SS، 316L SS، 904L
سبائك النيكل: إنكونيل 600، إنكونيل 601، إنكونيل 625، إنكونيل 800، إنكونيل 800H، إنكونيل 825، مونيل 400،
الرسومات التقنية لمفصل توسع اللحم/مفصل توسع معدني
نوع 01 البعد
| الحجم | (ريبل) | ضغط العمل ((بار) | فعالة | (ماكس) | الطول المقدم ((ملم) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | مساحة | زائدة | ||||||
| DN | كمية | تعويض المحوري ((ملم) | قوة الضغط ((N/mm) | (cm2) | (ملم) | النهاية المزدوجة | الطرف المطاوئ | ||||||
| 32 | 8 | 20 | 18 | 15 | 26 | 63 | 98 | 16 | 225 | 160 | 250 | 264 | 280 |
| 40 | 8 | 20 | 18 | 15 | 44 | 89 | 106 | 23 | 244 | 164 | 259 | 269 | 289 |
| 50 | 8 | 20 | 18 | 15 | 70 | 70 | 138 | 37 | 259 | 172 | 276 | 282 | 306 |
| 65 | 8 | 26 | 22 | 19 | 44 | 55 | 68 | 55 | 270 | 215 | 294 | 300 | 322 |
| 80 | 8 | 34 | 28 | 25 | 33 | 41 | 54 | 81 | 284 | 240 | 338 | 344 | 366 |
| 100 | 6 | 40 | 35 | 29 | 75 | 93 | 117 | 121 | 304 | 235 | 317 | 323 | 345 |
| 125 | 5 | 38 | 34 | 29 | 59 | 74 | 92 | 180 | 334 | 282 | 314 | 316 | 342 |
| 150 | 5 | 40 | 34 | 29 | 62 | 78 | 97 | 257 | 364 | 282 | 339 | 338 | 367 |
| 200 | 4 | 42 | 38 | 34 | 68 | 78 | 111 | 479 | 442 | 280 | 348 | 348 | 372 |
| 250 | 4 | 59 | 52 | 47 | 42 | 45 | 55 | 769 | 507 | 315 | 379 | 415 | 379 |
| 300 | 4 | 59 | 52 | 47 | 59 | 65 | 71 | 1105 | 562 | 366 | 427 | 466 | 467 |
نوع 02 البعد
| نPS | (ريبل) | ضغط العمل ((بار) | فعالة | (ماكس) | الطول المقدم ((ملم) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | مساحة | جرعة زائدة | ||||||
| DN | كمية | تعويض المحوري ((ملم) | قوة الضغط ((N/mm) | (cm2) | (ملم) | النهاية المزدوجة | الطرف المطاوئ | ||||||
| 32 | 16 | 41 | 36 | 31 | 14 | 32 | 47 | 16 | 225 | 224 | 291 | 316 | 321 |
| 40 | 16 | 41 | 36 | 31 | 22 | 45 | 55 | 23 | 244 | 230 | 304 | 319 | 334 |
| 50 | 16 | 41 | 36 | 31 | 35 | 35 | 70 | 37 | 259 | 240 | 342 | 347 | 372 |
| 65 | 12 | 38 | 34 | 29 | 32 | 40 | 50 | 55 | 270 | 260 | 334 | 340 | 362 |
| 80 | 10 | 49 | 43 | 38 | 21 | 26 | 33 | 81 | 284 | 270 | 368 | 374 | 390 |
| 100 | 10 | 64 | 57 | 49 | 40 | 50 | 63 | 121 | 304 | 305 | 381 | 387 | 409 |
| 125 | 9 | 66 | 58 | 50 | 36 | 45 | 56 | 180 | 334 | 382 | 386 | 388 | 414 |
| 150 | 8 | 64 | 54 | 46 | 51 | 59 | 65 | 257 | 364 | 356 | 399 | 402 | 427 |
| 200 | 6 | 59 | 53 | 48 | 52 | 58 | 78 | 479 | 442 | 340 | 402 | 402 | 426 |
| 250 | 6 | 87 | 79 | 71 | 35 | 39 | 47 | 769 | 507 | 393 | 459 | 493 | 399 |
| 300 | 6 | 87 | 79 | 71 | 37 | 41 | 45 | 1105 | 562 | 464 | 525 | 564 | 565 |
في أي تطبيقات تستخدم مفاصل التوسع المعدنية عادةً؟
تستخدم النفايات المعدنية ومفاصل التوسع عادة في مجموعة متنوعة من التطبيقات لتعويض التوسع الحراري والاهتزاز والتشوه وغيره من أنواع الحركة في خطوط الأنابيب والمعدات.فيما يلي بعض التطبيقات الشائعة للنابضات المعدنية ومفاصل التوسع:
• أنظمة التهوية والتهوية: تستخدم النفايات المعدنية ومفاصل التوسع في التدفئة والتهويةوأنظمة تكييف الهواء (HVAC) لاستيعاب التوسع الحراري والانكماش الناجم عن تغيرات في درجة الحرارة والضغط.
•صناعة الطيران والفضاء
•صناعة البتروكيماويات
• توليد الكهرباء
•المعدات الطبية
•صناعة السيارات
•صناعة أشباه الموصلات: تستخدم النفايات المعدنية ومفاصل التوسع في صناعة أشباه الموصلات لتعويض الحركة والاهتزازات في غرف الفراغ وغيرها من المعدات.
كيفية اختيار المفاصل المعدنية المناسبة لتطبيقي المحدد؟
من المهم اختيار المواد المناسبة للنابضات المعدنية ومفاصل التوسع لضمان أنها متينة وموثوقة في تطبيقات صناعية محددة.فيما يلي بعض العوامل التي يجب مراعاتها عند اختيار المادة:
- درجة الحرارة: يجب أن تكون المادة قادرة على تحمل نطاق درجة الحرارة للتطبيق.لذلك من المهم أن تختار مادة يمكنها التعامل مع نطاق درجة الحرارة المتوقع.
- مقاومة التآكل: في الصناعات التي توجد فيها مواد تآكل، من المهم اختيار مادة مقاومة للتآكل.غالبا ما تستخدم مواد مثل الفولاذ المقاوم للصدأ و Inconel لخصائصها المقاومة للتآكل.
- الضغط: يجب أن تكون المادة قادرة على تحمل ضغط التطبيق.لذلك من المهم أن تختار مادة يمكنها تحمل نطاق الضغط المتوقع.
- المرونة: يجب أن تكون المادة مرنة بما فيه الكفاية لاستيعاب الحركة والاهتزاز في التطبيق. غالبًا ما تستخدم مواد مثل Inconel والتيتانيوم لمرونتها العالية.
- التكلفة: يجب النظر في تكلفة المادة فيما يتعلق بالتطبيق الصناعي المحدد. بعض المواد أكثر تكلفة من غيرها.لذلك من المهم اختيار مادة فعالة من حيث التكلفة للتطبيق.
من المهم التشاور مع الشركة المصنعة أو الموردة للنابضات المعدنية ومفاصل التوسع لتحديد أفضل مادة لتطبيق صناعي معين.يمكنهم تقديم إرشادات وتوصيات بناءً على خبرتهم وخبراتهم في هذا المجال.
يمكن أن يُساعدك فريق هندسة و إدارة المبيعات التقنية في اختيار المواد المناسبة بناءً على طلبك
الخصائص
امتصاص الحركات المحورية (التوسع والضغط).
الحركة المحورية هي التغيير في طول البعد من النفخات من طولها الحر في
الاتجاه المتوازي مع محورها الطولي.
استيعاب الحركات الجانبية.
الحركة الجانبية هي الانتقال النسبي لطرف واحد من النفخات إلى الطرف الآخر في اتجاه عمودي على محورها الطولي.
يمتص الحركات الزاوية و التواءية
الحركة الزاوية هي التحول الدواري للمحور الطويل للنابضات نحو نقطة دوران. يشير التواء إلى تدوير واحدة
نهاية النفخة بالنسبة للنهاية الأخرى، حول خط وسط النفخة.
خفض الهزات.
المفاصل الموسعة المطاطية عزل أو تقليل الاهتزازات الناجمة عن المعدات.
من الاهتزازات يقلل ويحمي المعدات من هذه الآثار الضارة
إرسال الصوت الخافت
تميل مفاصل التوسع المطاطية إلى تخفيف انتقال الصوت بسبب واجهة المطاط الفولاذية للمفاصل والشرائح المزدوجة.
كتيب وملاحظات تركيب المفصل المطاطي
1يجب أن يكون تركيب مفاصل التوسع وفقًا لرسمات بناء الأنابيب والإرشادات التثبيتية المطلوبة.
2يجب أن تكون المفاصل التوسعية لخط الأنابيب
ويمكن جعل مفاصل التوسع لتلعب دورا، لذلك يجب أن يكون التوجه وتثبيت الإعدادات وفقا صارمة لإدارات التصميم من المعلومات التقنية.مبدأ تحديد الدعم الثابتالرجاء الاطلاع على "دليل تركيب مفاصل التوسع".
3، مع مفصل توسع النفخات يتم تشكيلها مع لوحة معدنية رقيقة، لذلك فقدت في التحرك، رفع واللحام يجب أن تكون حذرة من ضرب الفترة، الخدش، قوس،بقع الحامية والأسباب الأخرى لتلف النفخات
4، يجب إزالة قبل تركيب والأنابيب النفخات الجسم الغريب لضمان حركة طبيعية النفخات
5، على طلبات تدفق وسائل الإعلام لتوسيع المفاصل يجب أن تكون مطلوبة لتثبيت سهم التدفق
6، من أجل جعل النفخات في حالة عمل جيدة،لا يمكن تثبيت مفاصل التوسع في التشوه، بما في ذلك المحوري، الجانبي، خطأ تركيب أنابيب نقل الدوران
7، تم تثبيت مفاصل التوسع، وتشغيل في النظام قبل التحرك لإزالة كل اللوحة الصفراء تفقد المسمار ثابت
8، لا يخضع مرفق التوسع الألياف النسيجية إلى تحريك السحب بسبب تركيب لإجراء السليم من الضغط المسبق، لا يمكن أن الانحراف خط الأنابيب،الانتقال والامتداد المحوري، يجب أن يلاحظ أن حلقة مرنة من حماية ضد الخدوش، وضعت في أقرب وقت ممكن لتفكيك لوحة الدعم، بحيث في حالة العمل العادية
التطبيق:
النفط والغاز، تحلية المياه، أنظمة التبريد، المضخات، المصانع الكيميائية، التدفئة، التهوية
وتكييف الهواء، بناء السفن، التطبيقات البحرية، محطات معالجة المياه
مياه الصرف الصحي، أنظمة الأنابيب الصحيّة، مصانع الخضروات والورق، أنظمة الأنابيب للمياه المبردة أو الساخنة، أنظمة التبريد توليد الطاقة، مصانع الفوسفات، مياه الشرب، عملية الغذاء
