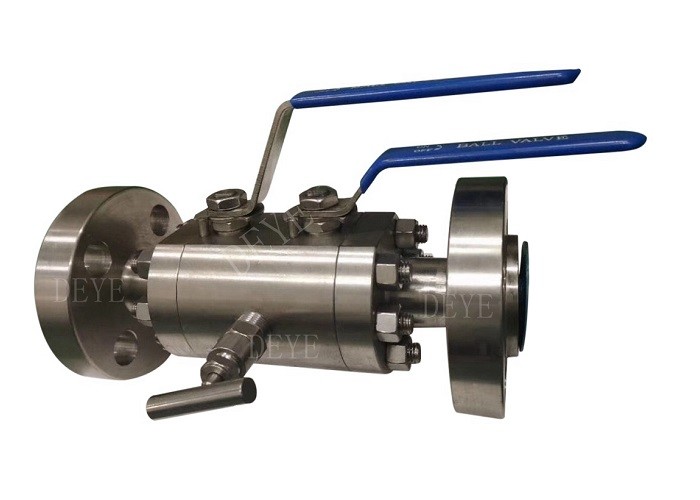

صمام كرة DBB من الفولاذ المقاوم للصدأ مع تصميم مخصص BV-DBB-02F
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | DY-V-14 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD2-USD20000 each |
| تفاصيل التغليف | علبة كرتون + رقائق خشبية أو كرتون + منصات نقالة |
| وقت التسليم | 20 يومًا للطلب المعتاد ، 7 أيام للعناصر المخزنة |
| شروط الدفع | T/T، L/C، D/P |
| القدرة على العرض | 1000 قطعة شهر واحد |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| إبراز | صمام الكرة من الفولاذ المقاوم للصدأ,صمام كرة dbb مزور,صمام الكرة المزدوج والمنقوع,Forged dbb ball valve,Forged double block and bleed ball valve |
||
|---|---|---|---|
منتوج وصف
صمام الكرةيحتوي على قرص كروي لفتح وإغلاق تدفق السائل.حيث أن تصميمها يضمن إغلاقًا ضيقًا للغاية وخاليًا من التسرب حتى بعد سنوات من التشغيل. النوعان الرئيسيان من صمامات الكرة هما التصميمات العائمة والقائمة (الدخول الجانبي أو العلوي). يمكن أن يكون الجسم مصب أو مزور ومتوحد أو منقسم (في قطعتين أو 3).34 هي المواصفات الرئيسية.
معلومات المنتج / وصف المنتج / المعلومات الأساسية / المواصفات
| معيار API VALVE |
صمام البوابة، صمام القابس وصمام الكرة صمامات البوابة الفولاذية ذات الأغطية المكبسة API600 لصناعات البترول والغاز الطبيعي الصمامات الصلبة الصناعية صمام الصلب المقاوم للصدأ صمام الفراشة مادة (API594) وافير، صمام التحقق من الغطاء BS1868 صمام الانسداد BS1873/ / BS 5352 صمام الكرة المسالكة |
| أنواع الصمامات | صمامات الفراشة، صمامات الكرات، صمامات البوابات، صمامات الوقوف، صمامات الكرة الأرضية، صمامات السدادات، الشحنات |
| صمام الكرة مع الكرة العائمة والكرة المثبتة على القضيب، الجسم مع 1pc. 2pcs. 3pcs النوع المنقسم | |
| الحجم | 1/2 "-48 DN15-DN1200" |
| إنهاء الاتصال | نهايات الشريط، RF، FF، RTJ، LM، BW النهايات، النهايات المتداولة NPT، BSPT، BSPP، النهايات المطاوئة بالصواريخ |
| نطاق الضغط |
CL150LBS، 300LBS، 600LBS، 800LBS 900LBS، 1500LBS، 2500LBS PN6 PN10 PN16 PN25 PN40 PN64 PN110, PN160, PN250, PN420 |
| السطح | الحمض المخلل، الملمع، المقلد، الطلاء، الايبوكسي المغطى بالطاقة |
قائمة المواد الدرجة
| صمامات الكرة التي توفر نطاق | |||||
| المعيار | ANSI B16.34 / API600 / API6D / DIN EN | ||||
| البناء | نوع الدخول الجانبي، نوع 2، نوع 3، نوع 1 | ||||
| نوع الكرة | الكرة العائمة من الحجم 1/2 "-12"، كرة تركيب الدرج من 2"-48" | ||||
| الاتصال | أجزاء من الأجزاء المعدنية المعدنية المعدنية المعدنية | ||||
| الضغط | 150LBS-1500LBS، 1000WOG، 2000WOG، 3000WOG | ||||
| أكياتورات | دليل مع رافعة / علبة التروس؛ المحرك الكهربائي، المحرك الهوائي | ||||
| مواد الأجزاء حسب التطبيقات المختلفة | |||||
| لا.. | اسم الجزء | فولاذ الكربون | الفولاذ المقاوم للصدأ | الـ SS المزدوج | الكربون S |
| 1 | الجسم | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 2 | غطاء | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 3 | كرة | A105+ENP//A182- F304 | A182- F316 | المواد المستخدمة: | A182- F304 |
| 4 | الجذع | A276- 304 | A276 - 316 | المواد المستخدمة: | A276- 304 |
| 5 | مقعد | A105+ENP | A182- F316 | المواد المستخدمة: | A350- LF2+ENP |
| 6 | إدخال المقعد | الزجاج المملوء بـ PTFE | |||
| 7 | ربيع المقعد | A313- 304 | الـ Inconel X- 750 | الـ Inconel X- 750 | A313- 304 |
| 8 | حلقة المقعد | البرنامج الوطني | فيتون | PTFE | فيتون |
| 9 | الجذع O- الحلقة | NBR 2) | فيتون 2) | PTFE | فيتون 2) |
| 10 | غطاء غطاء الغطاء | الجرافيت+304 | الجرافيت + 316 | PTFE+2205 | الجرافيت+304 |
| 11 | غطاء الحلقة O | الـ NBR | فيتون | PTFE | فيتون |
| 12 | الربيع المضاد للثبات | A313- 304 | A313- 316 | المواد المستخدمة: | A313- 304 |
| 13 | الغطاء السفلي | A216- WCB | A182- F316 | المواد المستخدمة: | A182- F304 |
| 14 | كابوت ستود | A193- B7 | A193- B8 | A193- B8 | A320- L7 |
| 15 | المكسرات | A194-2H | A194- 8 | A194- 8 | A194- 4 |
| 16 | الدرج | A276- 304 | A276 - 316 | A276 - 316 | A276- 304 |
| 17 | محمل الدرج | 304+PTFE | 316+PTFE | 316+PTFE | 304+PTFE |
| 18 | فليانج الغدة | A216- WCB | A351- CF8M | A351- CF8M | A352- LCB |
| 19 | غدة بورت | A193- B7 | A193- B8 | A193- B8 | A193- B7 |
| 20 | لوحة التوقف | فولاذ الكربون+Zn | فولاذ الكربون+Zn | فولاذ الكربون | |
| 21 | المقبض | فولاذ الكربون | |||
المواد عالية درجة الحرارة CF8، 304، 304H CF8M، 316، 316H CK-20، 310، 310H WC4، WC5، F2، WC6، F11C1.2، F12C1.2، WC9، F22C1.3، C5، F5، WC4، WC5، F2، WC6، F11C1.2، F12C1.2، WC9، F22C1.3، C5، F5
مواد الحرارة المنخفضة A352 LCB، LCC، LC1 LC2، LC3، LC4، CF8M، CF8، CF3M
مواد سبيكة: البرونز، IN Conoy، DUPLEX SS، سبيكة 20، Hastelloy C 276، Hastelloy B
اختبار الضغط التقني
| اختبار القشرة | 1.5x ضغط العمل | ||||
| اختبار الختم | 1.1x ضغط العمل | ||||
| الاختبار الجوي للختم | 0.6Mpa عن طريق الهواء | ||||
| حجم الصمام | الحد الأدنى لفترة الاختبار (ثواني) | ||||
| DN | الـ NPS | قشرة ، ليلة 编` |
المقعد الخلفي (بالنسبة للصمامات ذات المقعد الخلفي Fe_re) | صمامات التحقق من الإغلاق (API 594) | صمامات إغلاق أخرى |
| ≤50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65 إلى 150 | 2 1/2 "إلى 6" | 60 | 60 | 60 | 60 |
| 200 إلى 300 | 8"-12" | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥14" | 300 | 60 | 120 | 120 |
| a مدة الاختبار هي فترة التفتيش بعد أن يكون الصمام جاهزًا تمامًا وعلى ضغط كامل. | |||||
| الحد الأقصى المسموح به لمعدلات التسرب في اختبار الإغلاق | |||||||
| حجم الصمام | جميع الصمامات المقعدة المقاومة | الصمامات المعدنية غير التحقق | صمامات التحقق المعدنية | ||||
| DN (ملم) |
الـ NPS | اختبار السائل (قطرات/دقيقة) | غاز. اختبار (فقاعات/دقيقة) | اختبار السائل (cc/min) | اختبار الغازات (m3/h) | اختبار الغاز (ft3/h) | |
| ≤50 | ≤2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a بالنسبة لاختبار السائل، يعتبر 1 مل يعادل 16 قطرة. b يجب ألا يكون هناك تسرب خلال مدة الاختبار المحددة الأدنى. بالنسبة لاختبار السائل، 0 قطرة تعني عدم وجود تسرب مرئي خلال مدة الاختبار المحددة الأدنى. بالنسبة لاختبار الغاز،0 فقاعات تعني أقل من فقاعة واحدة لكل مدة اختبار محددة. |
|||||||
صفحة الكتالوج للصمامات الكرويّة/ قائمة الأبعاد
التطبيق:
الصمام هو منتج صناعي مكون عالمي يستخدم على نطاق واسع في العديد من الصناعات ، مثل البترول ، البتروكيماويات ، الكيمياء ، المعادن ، الطاقة ، الحفاظ على المياه ، البناء الحضري ،الآلات، الفحم، الغذاء، مياه البحر، النفط التكرير، البيئة، الطاقة.
البخار، الغاز المسال
المعيار المرجعي:
إيه بي آي 600: صمامات الكربون الصهر والسبائك
إيه بي آي 603: صمامات الفولاذ المقاوم للصدأ
إيه بي آي 602/بي إس 5352: صمامات مزورة
إيه بي آي 6 دي: صمامات الصفيحة والأنابيب للأنابيب
معايير API 598 و BS EN 12266-1: اختبار الصمامات
الـ ASME B16.10: أبعاد الصمامات وجها لوجه
ASME B16.5 و ASME B16.47: الاتصالات المزدوجة
الـ ASME B16.25: تصميم وصلات الصلح
الـ ASME B16.34: تصنيفات الضغط تصنيفات الضغط ودرجة الحرارة حسب درجة المواد
ISO 7-1:1994خيوط الأنابيب التي يتم فيها صنع مفاصل ضيقة الضغط على الخيوط الجزء 1: الأبعاد والتسامحات
والترشيح.
إيزو 4200:1991أنابيب الفولاذ العادية، المطاوئة وبدون خيوط
إيزو 5208:1993، الصمامات الصناعية اختبار ضغط الصمامات.
إيزو 5209:1977صمامات صناعية ذات غرض عام
إيزو 5210:1991الصمامات الصناعية مرفقات محركات الصمامات متعددة الدوران.
ISO 5752: 1 ، صمامات معدنية للاستخدام في أنظمة الأنابيب المزدوجة مقاسات وجهاً لوجه ووسط لوجه.
إيزو 6708:1995مكونات الأنابيب تعريف واختيار DN (الحجم الاسمي).
معيار ISO 7005-1:1992، الفلنجات المعدنية ️ الجزء 1: الفلنجات الفولاذية.
إيزو 7268:1983مكونات الأنابيب تعريف الضغط الاسمي
الـ ASME B11:1989، الخيوط المسمارية الموحدة (نموذج الخيوط الأممية و UNR).
الـ ASME B15:1988 (R1994) ، خيوط عجلات أكمي.
الـ ASME B18"1988 (R1994) ، ستوب أكمي الخيوط المسمارية.
الـ ASME B112:1987 (R1992) ، خيوط المسمار ️ التداخل من الفئة 5 ️ خيوط مناسبة.
الـ ASME B120.1:1983 (R1992) ، خيوط الأنابيب، الغرض العام (بوص)
الـ ASME B16.5:1996أجهزة التشغيل للأنابيب
الـ ASME B16.34:1996الصمامات
الـ ASME B182.2:1987 (R1993) ، المربع والمكسرات السينية (سلسلة بوصة).
الصيغة ASTM A193:1996، مواصفات للوحات الفولاذية ومواد المسامير من الفولاذ المقاوم للصدأ لخدمة درجات الحرارة العالية.
الصيغة ASTM A194:1996مواصفات المكسرات من الفولاذ الكربوني والسبائك للمسامير لضغوط عالية ودرجة حرارة عالية
الخدمة
أيه إس تي إم إيه 307:1994مواصفات المسامير والشفرات من الفولاذ الكربوني، قوة الشد 60000 psi.
MSS SP-55:1985 (R1990) ، معيار الجودة للصب الصلب، فحص سطح بصري.
1) يجب أن تنشر (مراجعة الـ ISO 5752:1982)
