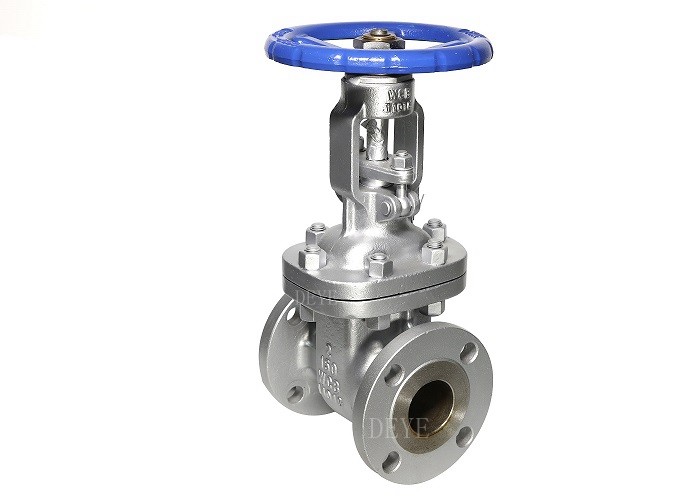

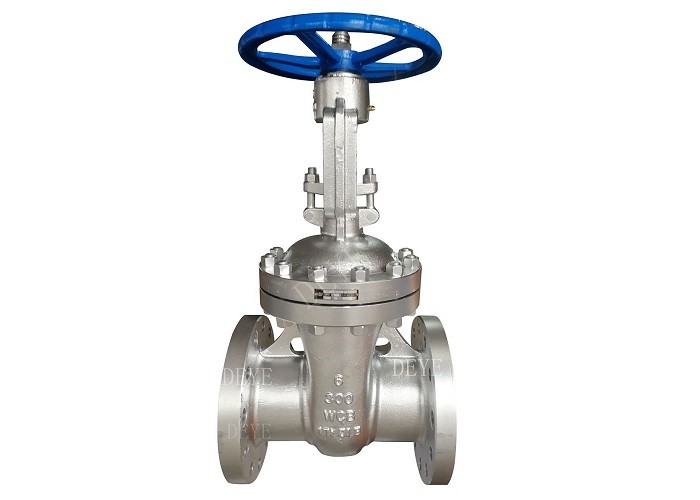

صمام البوابة الفولاذي 150 باوند 300 باوند
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | DY-V-15 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD2-USD20000 each |
| تفاصيل التغليف | علبة كرتون + رقائق خشبية أو كرتون + منصات نقالة |
| وقت التسليم | 20 يومًا للطلب المعتاد ، 7 أيام للعناصر المخزنة |
| شروط الدفع | T/T، L/C، D/P |
| القدرة على العرض | 1000 قطعة شهر واحد |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| إبراز | A216wcb صمام بوابة الفولاذ,B16.34 صمام بوابة الفولاذ,صمام بوابة 300 باوند,B16.34 Steel Gate Valve,300lbs api 600 gate valve |
||
|---|---|---|---|
منتوج وصف
صمام البوابةهو جهاز إغلاق لفتح وإغلاق تدفق السائل الذي ينقله نظام الأنابيب (أو خط الأنابيب). صمام البوابة هو صمام ثنائي الاتجاه ، حيث يمكن أن يتدفق السائل في أي اتجاه.تركيب هذا النوع من الصمام يخلق انخفاض ضغط متواضع في خط الأنابيبصمامات البوابة لديها أجسام مزورة لأحجام الحفر أقل من 2 بوصة (API 602 / BS 5352) ، وأجسام صب لأحجام أكبر (API 600 ، API 603 ، API 6D).
معلومات المنتج / وصف المنتج / المعلومات الأساسية / المواصفات
| المعيار |
BS1873/ / BS 5352 صمام الكرة المسالكة BS1868 صمام الانسداد صمامات البوابة الفولاذية ذات الأغطية المكبسة API600 لصناعات البترول والغاز الطبيعي الصمامات الصلبة الصناعية صمام الصلب المقاوم للصدأ صمام البوابة، صمام القابس وصمام الكرة صمام الفراشة مادة (API594) وافير، صمام التحقق من الغطاء |
| أنواع | صمامات الفراشة، صمامات الكرات، صمامات البوابات، صمامات الوقاية، صمامات الكرة الأرضية، صمامات القابضات، الشحنات |
| الحجم | 1/2"-48 DN15-DN1200" صمام الكرة الأرضية هو 1/2 ′′ إلى 16 ′′ |
| إنهاء الاتصال | نهايات الشبكة، RF، FF، RTJ، LM، BW النهايات، النهايات المتداولة NPT، BSPT، BSPP، النهايات المطاوعة بالصواريخ |
| نطاق الضغط |
CL150LBS، 300LBS، 600LBS، 800LBS 900LBS، 1500LBS، 2500LBS PN6 PN10 PN16 PN25 PN40. |
| السطح | الحمض المخلل، الملمع، المقلد، الطلاء، الايبوكسي المغطى بالطاقة |
قائمة المواد الدرجة
| المكونات الرئيسية | المعايير | |||||||
| الألواح | القضبان أو الأقراص | |||||||
| ASTM | DIN (W-Nr.) | لا. | الـ JIS | ASTM | DIN (W-Nr.) | لا. | الـ JIS | |
| الفولاذ المقاوم للصدأ | ||||||||
| 13Cr-4Ni-0.8Mo | A743 CA6NM | 1.4313 | J91540 | SCS6 | A276 S41500 | 1.4313 | S41500 | - نعم - |
| الفولاذ المقاوم للصدأ | ||||||||
| 18Cr-8Ni | A351 CF8 | 1.4308 | J92600 | SCS13A | A276 304 | 1.4301 | S30400 | SUS 304 |
| 18Cr-8Ni-LS(1) | ||||||||
| 18Cr-8Ni-LC(2) | A351 CF3 | 1.4306 | J92500 | SCS19A | A276 304L | 1.4306 | S30403 | SUS 304L |
| 18Cr-9Ni-2Mo | A351 CF8M | 1.4408 | J92900 | SCS14A | A276 316 | 1.4401 | S31600 | SUS 316 |
| 18Cr-9Ni-2Mo-LS(1) | ||||||||
| 18Cr-9Ni-2Mo-LC(2) | A351 CF3M | 1.4404 | J92800 | SCS16A | A276 316L | 1.4404 | S31603 | SUS 316L |
| 18Cr-10Mi-Nb | A351 CF8C | 1.4552 | J92710 | SCS21 | A276 347 | 1.455 | S34700 | SUS 347 |
| 18Cr-12Ni-3.5Mo | A351 CG8M | - نعم - | J93000 | - نعم - | A276 317 | 1.4449 | S31700 | SUS 317 |
| 18Cr-12Ni-3.5Mo-LC(2) | A351 CG3M | - نعم - | J92999 | - نعم - | A276 317L | 1.4438 | S31703 | SUS 317L |
| 18Cr-13Ni-4.5Si | - نعم - | - نعم - | - نعم - | - نعم - | - نعم - | - نعم - | - نعم - | - نعم - |
| 21Cr-29Ni-2.5Mo-3.5Cu | A351 CN7M | 1.4536 | J95150 | SCS23 | A473 N08020 | 2.466 | N08020 | - نعم - |
| 21Cr-29Ni-2.7Mo-3.2Cu-LC(2) | A990 CN3MCu | - نعم - | - نعم - | - نعم - | - نعم - | - نعم - | - نعم - | |
| 25Cr-20N | A351 CK20 | - نعم - | J94202 | SCS18 | A276 310S | 1.4845 | S31008 | SUS 310S |
| 33Ni-20Cr-45Fe-Nbi | A351 CT15C | 1.4859 | N28820 | - نعم - | B408 N08800 | 1.4876 | N08800 | NCF800 |
| الفولاذ المقاوم للصدأ السوبر أوستنيتي | ||||||||
| 21Cr-24Ni-6.5Mo-N | A351 CN3MN | - نعم - | - نعم - | - نعم - | B691 N08367 | - نعم - | N08367 | SUS 836L |
| 25Cr-24Ni-6.5Mo-N | A351 CN3MN مود. | - نعم - | - نعم - | - نعم - | - نعم - | - نعم - | - نعم - | - نعم - |
| 20Cr-18Ni-6.5Mo-N-Cu | A351 CK3MCuN | - نعم - | J93254 | - نعم - | A276 S31254 | - نعم - | S31254 | - نعم - |
| الفولاذ المقاوم للصدأ مزدوج | ||||||||
| 22Cr-5Ni-3Mo-N | A995 Gr.4A CD3MN | - نعم - | J92205 | - نعم - | A276 UNS32205 | 1.4462 | S32205 | SUS 329J3L |
| 25Cr-5Ni-Mo-Cu | A890 Gr.1A CD4MCu | - نعم - | J93370 | - نعم - | A790 UNS31260 | - نعم - | S31260 | - نعم - |
| الفولاذ المقاوم للصدأ المزدوج | ||||||||
| 25Cr-7Ni-3Mo-N | - نعم - | - نعم - | - نعم - | SCS10 | A479 S32750 | 1.446 | S32750 | SUS 329J4L |
| 28Cr-7Ni-4Mo-N | - نعم - | - نعم - | - نعم - | SCS10 مود. | - نعم - | - نعم - | - نعم - | - نعم - |
| 25Cr-7Ni-3Mo-Cu-N-W | A890 Gr.6A CD3MWCuN | 1.4468 | J93380 | - نعم - | A479 S32750 | 1.446 | S32750 | - نعم - |
| 25Cr-7Ni-4Mo-N | A890 Gr.5A CE3MN | - نعم - | J93404 | - نعم - | A479 S32750 | 1.446 | S32750 | - نعم - |
المواد عالية درجة الحرارة CF8، 304، 304H CF8M، 316، 316H CK-20، 310، 310H WC4، WC5، F2، WC6، F11C1.2، F12C1.2، WC9، F22C1.3، C5، F5، WC4، WC5، F2، WC6، F11C1.2، F12C1.2، WC9، F22C1.3، C5، F5
مواد الحرارة المنخفضة A352 LCB، LCC، LC1 LC2، LC3، LC4، CF8M، CF8، CF3M
مواد سبيكة: البرونز، IN Conoy، DUPLEX SS، سبيكة 20، Hastelloy C 276، Hastelloy B
اختبار الضغط التقني
| اختبار القشرة | 1.5x ضغط العمل | ||||
| اختبار الختم | 1.1x ضغط العمل | ||||
| الاختبار الجوي للختم | 0.6Mpa عن طريق الهواء | ||||
| حجم الصمام | الحد الأدنى لفترة الاختبار (ثواني) | ||||
| DN | الـ NPS | قشرة ، ليلة 编` |
المقعد الخلفي (بالنسبة للصمامات ذات المقعد الخلفي Fe_re) | صمامات التحقق من الإغلاق (API 594) | صمامات إغلاق أخرى |
| ≤50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65 إلى 150 | 2 1/2 "إلى 6" | 60 | 60 | 60 | 60 |
| 200 إلى 300 | 8"-12" | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥14" | 300 | 60 | 120 | 120 |
| a مدة الاختبار هي فترة التفتيش بعد أن يكون الصمام جاهزًا تمامًا وعلى ضغط كامل. | |||||
| الحد الأقصى المسموح به لمعدلات التسرب في اختبار الإغلاق | |||||||
| حجم الصمام | جميع الصمامات المقعدة المقاومة | الصمامات المعدنية غير التحقق | صمامات التحقق المعدنية | ||||
| DN (ملم) |
الـ NPS | اختبار السائل (قطرات/دقيقة) | غاز. اختبار (فقاعات/دقيقة) | اختبار السائل (cc/min) | اختبار الغازات (m3/h) | اختبار الغاز (ft3/h) | |
| ≤50 | ≤2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a بالنسبة لاختبار السائل، يعتبر 1 مل يعادل 16 قطرة. b يجب ألا يكون هناك تسرب خلال مدة الاختبار المحددة الأدنى. بالنسبة لاختبار السائل، 0 قطرة تعني عدم وجود تسرب مرئي خلال مدة الاختبار المحددة الأدنى. بالنسبة لاختبار الغاز،0 فقاعات تعني أقل من فقاعة واحدة لكل مدة اختبار محددة. |
|||||||
صفحات كتالوج صمامات البوابات/قائمة الأبعاد
التطبيق:
الصمام هو منتج صناعي مكون عالمي يستخدم على نطاق واسع في العديد من الصناعات ، مثل البترول ، البتروكيماويات ، الكيمياء ، المعادن ، الطاقة ، الحفاظ على المياه ، البناء الحضري ،الآلات، الفحم، الغذاء، مياه البحر، النفط التكرير، البيئة، الطاقة.
المعيار المرجعي:
إيه بي آي 600: صمامات الكربون الصهر والسبائك
إيه بي آي 603: صمامات الفولاذ المقاوم للصدأ
إيه بي آي 602/بي إس 5352: صمامات مزورة
إيه بي آي 6 دي: صمامات الصفيحة والأنابيب للأنابيب
معايير API 598 و BS EN 12266-1: اختبار الصمامات
الـ ASME B16.10: أبعاد الصمامات وجها لوجه
ASME B16.5 و ASME B16.47: الاتصالات المزدوجة
الـ ASME B16.25: تصميم وصلات لحام الأرداف
الـ ASME B16.34: تصنيفات الضغط تصنيفات الضغط ودرجة الحرارة حسب درجة المواد
ISO 7-1:1994خيوط الأنابيب التي يتم فيها صنع مفاصل ضيقة الضغط على الخيوط الجزء 1: الأبعاد والتسامحات
والترشيح.
إيزو 4200:1991أنابيب الفولاذ العادية، المطاوئة وبدون خيوط
إيزو 5208:1993، الصمامات الصناعية اختبار ضغط الصمامات.
إيزو 5209:1977صمامات صناعية ذات غرض عام
إيزو 5210:1991الصمامات الصناعية مرفقات محركات الصمامات متعددة الدوران.
ISO 5752: 1 ، صمامات معدنية للاستخدام في أنظمة الأنابيب المزدوجة مقاسات وجهاً لوجه ووسط لوجه.
إيزو 6708:1995مكونات الأنابيب تعريف واختيار DN (الحجم الاسمي).
معيار ISO 7005-1:1992، الفلنجات المعدنية ️ الجزء 1: الفلنجات الفولاذية.
إيزو 7268:1983مكونات الأنابيب تعريف الضغط الاسمي
الـ ASME B11:1989، الخيوط المسمارية الموحدة (نموذج الخيوط الأممية و UNR).
الـ ASME B15:1988 (R1994) ، خيوط عجلات أكمي.
الـ ASME B18"1988 (R1994) ، ستوب أكمي الخيوط المسمارية.
الـ ASME B112:1987 (R1992) ، خيوط المسمار ️ التداخل من الفئة 5 ️ خيوط مناسبة.
الـ ASME B120.1:1983 (R1992) ، خيوط الأنابيب، الغرض العام (بوص)
الـ ASME B16.5:1996أجهزة التشغيل للأنابيب
الـ ASME B16.34:1996الصمامات
الـ ASME B182.2:1987 (R1993) ، المربع والمكسرات السينية (سلسلة بوصة).
الصيغة ASTM A193:1996، مواصفات للوحات الفولاذية ومواد المسامير من الفولاذ المقاوم للصدأ لخدمة درجات الحرارة العالية.
الصيغة ASTM A194:1996مواصفات المكسرات من الفولاذ الكربوني والسبائك للمسامير لضغوط عالية ودرجة حرارة عالية
الخدمة
أيه إس تي إم إيه 307:1994مواصفات المسامير والشفرات من الفولاذ الكربوني، قوة الشد 60000 psi.
MSS SP-55:1985 (R1990) ، معيار الجودة للصب الصلب، فحص سطح بصري.
1) يجب أن تنشر (مراجعة الـ ISO 5752:1982)
