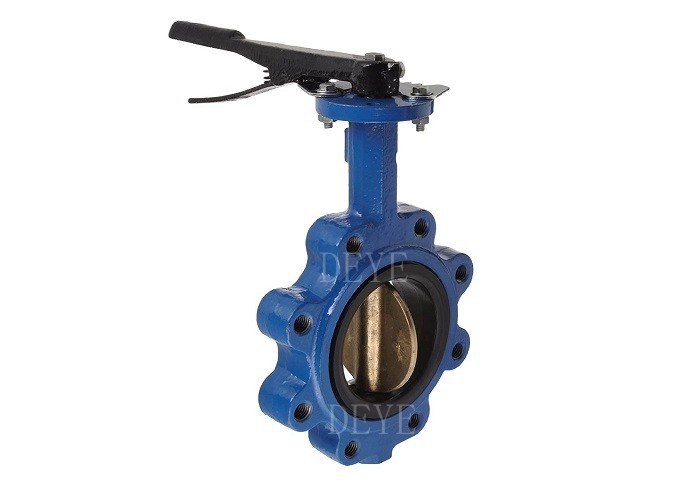

PN10 PN16 PN25 صمام المياه الحديد المرن GG25 GGG40 GGG50 Lug صمامات الفراشة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | DY-BFV-1005 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD2-USD20000 each |
| تفاصيل التغليف | علبة كرتون + رقائق خشبية أو كرتون + منصات نقالة |
| وقت التسليم | 20 يومًا للطلب المعتاد ، 7 أيام للعناصر المخزنة |
| شروط الدفع | T/T، L/C، D/P |
| القدرة على العرض | 1000 قطعة شهر واحد |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| إبراز | صمام المياه PN25,صمام المياه PN16,GGG50 صمامات الفراشة,PN16 Water Valve,GGG50 lug butterfly valves |
||
|---|---|---|---|
منتوج وصف
صمامات الفراشة من الحديد القابلة للتلاعب GG25 GGG40 GGG50 لـ PN10 PN16 PN25
رقم السلسلة BFV-1005
صمام الفراشة ، المعروف أيضًا باسم صمام الفلاب ، هو صمام تنظيم هيكلي بسيط يمكن استخدامه للتحكم في التبديل في وسائل أنابيب منخفضة الضغط.صمام الفراشة يشير إلى صمام مع قرص كعنصر إغلاق (قرص الصمام أو صفيحة الفراشة) الذي يدور حول محور الصمام لتحقيق فتح وإغلاق.
يمكن استخدام صمامات الفراشة للسيطرة على تدفق أنواع مختلفة من السوائل مثل الهواء والماء والبخار والوسائط المآكلة المختلفة والطين ومنتجات النفط والمعادن السائلة والوسائط المشعة.تستخدم بشكل رئيسي للقطع والضغط على خطوط الأنابيبالجزء المفتوح والغلق من صمام الفراشة هو لوحة الفراشة على شكل قرص تدور حول محورها داخل جسم الصمام لتحقيق الغرض من فتح أو إغلاق أو ضبط.
تفاصيل سريعة
معيار التصميم: API 609.
مادة الجسم: الحديد اللين ASTM A536
القطر الاسمي: DN40 إلى DN1200 (1-1/2 48 .)
الضغط: CL150 (PN20) 150PSI 225PSI، 285PSI، PN6/PN10/PN16، JI5K/JIS10K
اتصال النهاية: وافير، LUG
وجهاً لوجه: EN558 سلسلة 20
اللحاء العلوي ISO5211.
سجل ثنائي الاتجاه، تصميم المقعد المتجدد
طريقة التشغيل: رافعة
الاختبار والتفتيش: API 598. EN1226
مسحوق إيبوكسي مغلف بالداخل والخارج
مجموعة المنتجات
مادة الجسم المتاحة: الحديد المضغوط ، الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، الفولاذ المصنوع من السبائك.
مواد القرص المتاحة: الحديد المرن، SS304، SS316، البرونز، مزدوج SS2205/2507، UNS31803/UNS32750
مقعد اختياري: EPDM، NBR، PTFE، تيفلون.
إضافة إضافية إلى إضافة إضافية
تصميم الجسم الاختياري: خط مركزي أو مركزي
وجهاً لوجه: EN558 سلسلة 13/14 ، النوع الطويل أو النوع القصير
القطر الطبيعي: 4 "~ 96" (DN100 ~ DN2400).
نطاق الضغط: 150 رطلاً (PN10~PN25).
التشغيل المتاح: علبة التروس، الكهربائية، المحرك الهوائي
درجة حرارة العمل: -46 درجة مئوية ~ + 200 درجة مئوية.
الأداء:
- جسم صمام صمام حديدي صلب، QT450-10 جسم صمام حديدي صلب، قوة الشد 450Mpa Min.
- مطاط مقعد مرن للغاية
محتوى المطاط من المطاط مقعد الصمام هو 50٪، ومحاكاة اختبارات فتح وإغلاق هو أكثر من 10،000 مرة، دون تسرب
- مسحوق البلاستيك الايبوكسي أكسو
يتم رش جسد الصمام ببودرة الراتنج الايبوكسي من Akzo Min. 250micron.
- تصميم عمود الصمام المضاد للنفخ
يعتمد عمود الصمام على الهيكل المضاد للنفخ، والذي يحتوي على أداء سلامة ممتاز.
تركيب صمام الفراشة
الشكل 1
|
غير صحيح القرص مفتوح خارج الصمام وجه الجسم، أدوات الأنابيب غير منتشرة بشكل كاف
|
القرص موقف في وضع مغلق تقريبا. مساحة كافية للصمام |
 |
|
الشكل 2 مركزية والشريط من الصمام
|
القرص في وضع مغلق الصمامات المثبتة بين الصمام وفلينجز التزاوج |
هذا صحيح لا يوجد غطاء للشريط، القرص في وضعية "تقريبا مغلقة". |
|
|
|
الشكل 3.سلسلة تشديد المسامير
الشكل 4 - محاذاة الصمام النهائي وتشديد المسامير
|
غير صحيح أجهزة الأنبوب غير المتماسكة بشكل خاطئ العزم غير المتكافئ المطبق على المسامير. |
هذا صحيح الأنابيب متوازنة، التشابك مع الأسلاك متساو على جانبي الصمام |
|
|
|
التطبيق:
تستخدم على نطاق واسع في الغاز والنفط والمياه والهندسة الكيميائية والصناعات ذات الصلة الأخرى ، وكذلك في أنظمة تبريد المياه لمحطات توليد الطاقة الحرارية
