GGG40 GGG50 صمام المياه الصلبة الحديد الصمام بوابة الصمام مصفوفة لحام للاتصال أنابيب البيكس
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | DY-GV-Z-14 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD2-USD20000 each |
| تفاصيل التغليف | علبة كرتون + رقائق خشبية أو كرتون + منصات نقالة |
| وقت التسليم | 20 يومًا للطلب المعتاد ، 7 أيام للعناصر المخزنة |
| شروط الدفع | T/T، L/C، D/P |
| القدرة على العرض | 1000 قطعة شهر واحد |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| إبراز | صمام المياه الحديد المرن,صمام المياه GGG50,مصدر صمام البوابة DIN,Water Valve GGG50,DIN gate valve socket |
||
|---|---|---|---|
منتوج وصف

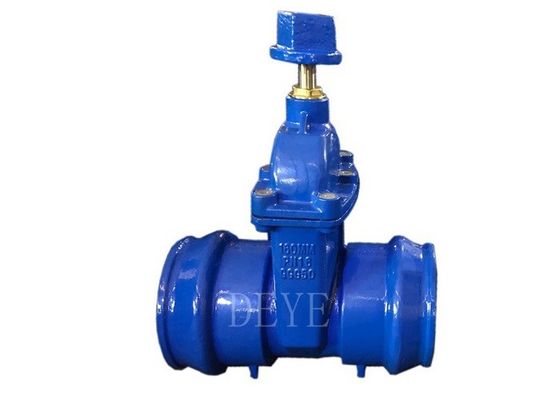

GGG40 GGG50 صمام بوابة نهاية الصمام الحديدي المرن للاتصال بالأنابيب PVC
رقم النموذج: GV-Z-14
صمام بوابة للأنابيب HDPE من PVC. درجة الحرارة: -30 °C - + 125 °C
تفاصيل سريعة
معيار التصميم: DIN
مادة الجسم: الحديد المرن GGG50
السنج: الحديد الصلب + EPDM / NBR
الضغط: PN16
الاتصال النهائي: مصفح المقبس SW
وجهاً لوجه: DIN33352 F5
درجة حرارة العمل: -30 درجة مئوية ~ + 125 درجة مئوية
الاختبار والتفتيش: API 598.
صمام بوابة الغدة
مجموعة المنتجات الحجم: 2"-14" 50mm-355mm
الاتصال: تنتهى الأطراف المقابلة لمعيار EN1092-1
مجموعة المنتجات
مادة الجسم المتاحة: الحديد الزهري GG25 ، الحديد المرن GGG40 ، GGG50
المقعد الاختياري: EPDM، NBR
التصميم الاختياري: DIN / SABS مع فرق طول الوجه إلى الوجه
نهايات اختياري: SW للأنابيب PVC/ أنابيب PE/ أنابيب HDPE/ أنابيب بلاستيكية
نطاق الحجم: 50mm- 355mm (2 ′′-14 ′′)
نطاق الضغط: PN10، PN16
لون السطح الاختياري: RAL5002، RAL5015، RAL5005، الأحمر أو مخصص

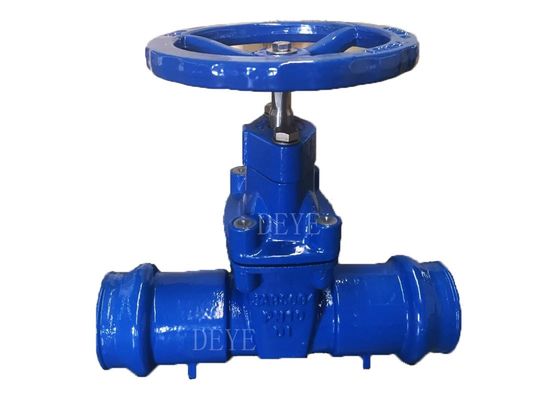

العملية الاختيارية: المكسرات المربعة، عجلة اليد
الأداء:
• PN10/16 صمام البوابة المقعدة مرنة يعمل بواسطة الحديد مغطى EPDM
تتحرك عمودياً على محور التدفق من خلال جذع دودي متعدد الدوران
• يتم تحقيق إغلاق صلب بنسبة 100٪ من خلال إيبيدم مغطى
سطح التدفق المغطى بالبوكسي المرتبط بالاندماج
• في كل مرة يتم فيها فتح الصمام ، ينظف التدفق على الخط سطح الختم ،
يحمي من الأوساخ والترسبات
• مع طول التثبيت القصير (DIN 3202 F5) ، لا يشغل مساحة كبيرة
• يحتوي على جسد حديدي متناغم وجلد من الفولاذ المقاوم للصدأ
• يتم طلاء الأسطح الداخلية والخارجية بأقل من 250 ميكرون من البوكسي الايبوكسي المرتبط بالاندماج
• مناسبة لتثبيت جهاز التشغيل وصندوق التروس
• مناسبة للاستخدام مع التطبيقات الأرضية والجوفية.
• خسارة رأس منخفضة جداً. يمكن تشغيلها بمعدلات عزم أقل، لا حاجة إلى صيانة
أوراق البيانات التقنية
|
قائمة المواد |
||
|
لا، لا، لا |
اسم الجزء |
المواد |
|
1 |
الجسم |
الحديد المرن |
|
2 |
غطاء |
الحديد المرن |
|
3 |
سدّ |
الحديد الدوكيتل/nbr |
|
4 |
الجوز |
النحاس |
|
5 |
الجذع |
الفولاذ المقاوم للصدأ |
| اختبار التصميم | ||
| التصميم: DIN: 3352 الجزء 5 | ||
| مقاس وجها لوجه: DIN3352 F5 | ||
| ضغط العمل | PN10 | PN16 |
| اختبار القشرة | 1.5Mpa | 2.4Mpa |
| اختبار المقعد | 1.1Mpa | 1.8Mpa |
| التطبيق | أنابيب U-PVC أو PE | |
| الأبعاد (ملم) | ||||||||
| DN | إضافية المواد الغذائية للأنابيب | (ل) | L1 | D1 | D2 | H1 | هـ | الوزن |
| DN50 | 63 | 250 | 77 | 63 | 68 | 50 | 241 | 6 |
| DN65 | 75 | 270 | 80 | 75 | 80 | 58 | 271 | 6.6 |
| DN80 | 90 | 280 | 84 | 90 | 95 | 66 | 297 | 8.8 |
| DN100 | 110 | 300 | 88 | 110 | 116 | 80 | 334 | 11.2 |
| DN125 | 125 | 325 | 90 | 125 | 131 | 100 | 375 | 15 |
| DN15o | 160 | 350 | 94 | 160 | 167 | 110 | 448 | 21.4 |
| DN200 | 200 | 400 | 100 | 200 | 207 | 128 | 562 | 35 |
| DN200 | 225 | 400 | 100 | 225 | 232 | 128 | 562 | 37 |
| DN250 | 250 | 450 | 125 | 250 | 258 | 156 | 664 | 61 |
| DN250 | 280 | 450 | 125 | 380 | 288 | 156 | 664 | 61 |
| DN300 | 315 | 500 | 140 | 315 | 323 | 192 | 740 | 75 |
صمام البوابة لتطبيقات توصيل الأنابيب من البروتوكول
صمام البوابة المستخدمة للمياه الساخنة، المياه الباردة، السوائل دون خصائص الحموضة أو القليلية
