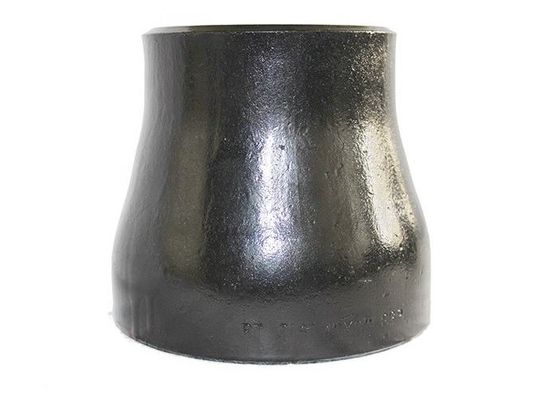

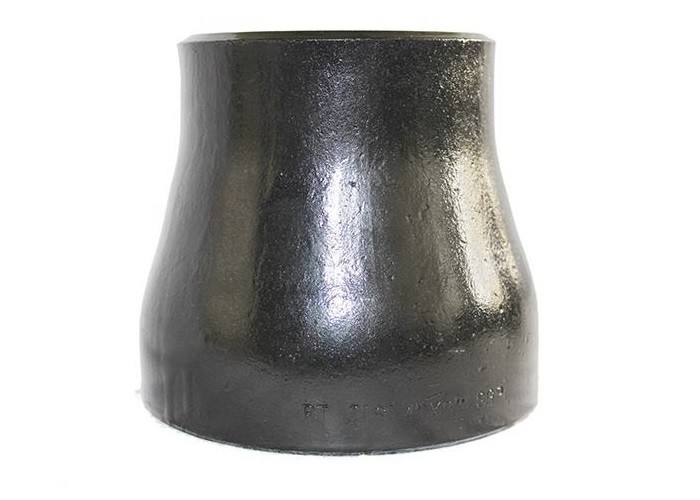

ANSI B16.9 CS تركيب الأنابيب الحامية للخفض المركزي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | PF-CR-06 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 1PCS |
| الأسعار | USD0.58-USD100 for seamless fittings |
| تفاصيل التغليف | علب / منصات خشبية خالية من التبخير |
| وقت التسليم | 30 يومًا للطلبات العادية |
| شروط الدفع | L/C، T/T، D/P |
| القدرة على العرض | 200 طن شهرياً |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الـ MOQ | قطعة واحدة | المعالجة السطحية | السفع الرملي، الطلاء المضاد للصدأ، طلاء الزيت، إلخ. |
|---|---|---|---|
| التطبيق | البترول ، الكيمياء ، الطاقة ، الغاز ، المعادن ، بناء السفن ، البناء ، إلخ. | المعيار | الـ ASME، ANSI، JIS، DIN، EN، ISO، GB |
| مصطلح الدفع | T / T ، L / C ، | الحجم | 1/2 "-48" |
| شهادة | ISO ، API ، CE ، إلخ. | الحزمة | حالات خشبية ، لوح خشبي ، إلخ. |
| إبراز | B16.9 cs مخفض مركزي,أونسي cs خفض مركزي,أنابيب من الفولاذ الكربوني من طول 1/2" و أدواتها,ANSI cs concentric reducer,1/2'' carbon steel pipe and fittings |
||
منتوج وصف
أدوات الأنابيب الحدسات المركزية حسب ANSI B16.9
المكثف المركزي هو نوع واحد من أنابيب التثبيت وفقا لمواصفات ASME B16.9 المطبقة في أنابيب البناء الصناعي.
يستخدم لتقليل حجم تدفق الأنابيب من أكبر إلى أصغر. هناك نوعان من المكسرات - مكسرات مركزية
والحد من الحركة. الحد من الحركة الأول على شكل مخروط يستخدم للحد التدريجي من حجم الأنابيب.
هذا الأخير لديه حافة واحدة تواجه فم أنبوب الاتصال مما يقلل من فرص تراكم الهواء.
معلومات عن المنتج
| اسم المنتج | أجهزة التحكم المركزية والتحكم المتحرك ANSI B16.9 صلابة أنابيب لحام الخرسانة |
| أنواع |
أجهزة تخفيف الحرارة، أجهزة تخفيف الحرارة، أجهزة Y، أجهزة القفازات، أجهزة القفازات الطويلة والقصيرة مرفق الرأس، SR مرفق الرأس، 180 درجة العودة، الانحناءات، تقليل المرفق، مباشرة تي، متساوية تي، |
| الحجم | أجهزة تخفيف الحرارة بدون خيوط من 1/2′′"24′′، ERW / أجهزة تخفيف الحرارة المركزية المطاومة (1/2′′"72′′) |
| سمك الجدار | SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS،DIN،SGP سمك JIS |
| المادة القياسية | ASTMA234، ASTM A420، ASTM A312، ANSI B16.9/B16.28/B16.25، ASME B16.9, |
| JIS B2311-1997/2312، JIS B2311/B2312، DIN 2605-1/2617/2615 | |
| GB 12459-99، EN Standard وغيرها | |
| درجة المواد | نوع مواد الصلب الكربوني: A234 WPB، WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo ، 15Cr5Mo ، 1Cr5Mo ، 12Cr1MoV ، WPHY 42 ، WPHY 46 ، WPHY 52 ، WPHY 60 ، WPHY 65 و WPHY 70 | |
| ST370(إس تي 35)8(إس تي 37)2، ST35.4/8 ، ST42 ، ST45 ، ST52 ، ST524 | |
| STP G38،STP G42،STPT42،STB42،STS42،STPT49،STS49 | |
| الفولاذ المقاوم للصدأ 304 ، 304L ، 304H. 316 ، 316L ، 316H ، 321 ، 347 ، 347H ، مزدوج SS 2507 ، DSS2205 ، UNS31803 UNS32750 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404، 1.4462، 1.4410، 1.4501 | |
| السطح | الطلاء الأسود، الطلاء البارنيش، زيت مضاد للصدأ، الغلفانيات الساخنة، الغلفانيات الباردة، 3PE، الخ |
| حزمة النقل | فيلم بلاستيكي،حاويات خشبية،حاويات خشبية،أو حسب طلبات العملاء |
البيانات التقنية
أجهزة تخفيف الحرارة وفقًا لمعيار ASME B16.9
| الحجم الاسمي للأنابيب (NPS) | القطر الخارجي عند بيفل | من النهاية إلى النهاية | الحجم الاسمي للأنابيب (NPS) | القطر الخارجي عند بيفل | من النهاية إلى النهاية | ||
| النهاية الكبيرة | النهاية الصغيرة | النهاية الكبيرة | النهاية الصغيرة | ||||
| 3/4×1/2 | 26.7 | 21.3 | 38 | 5X4 | 141.3 | 114.3 | 127 |
| 3/4×3/8 | 26.7 | 17.3 | 38 | 5x3-1/2 | 141.3 | 101.6 | 127 |
| 1x3/4 | 33.4 | 26.7 | 51 | 5X3 | 141.3 | 88.9 | 127 |
| 1x1/2 | 33.4 | 21.3 | 51 | 5 × 2-1/2 | 141.3 | 73.0 | 127 |
| 1-1/4x1 | 42.2 | 33.4 | 51 | 5X2 | 141.3 | 60.3 | 127 |
| 1-1/4x3/4 | 42.2 | 26.7 | 51 | 6X5 | 168.3 | 141.3 | 140 |
| 1-1/4x1/2 | 42.2 | 21.3 | 51 | 6X4 | 168.3 | 114.3 | 140 |
| 1-1/2x1-1/4 | 48.3 | 42.2 | 64 | 6 x3-1/2 | 168.3 | 101.6 | 140 |
| 1-1/2x1 | 48.3 | 33.4 | 64 | 6×3 | 168.3 | 88.9 | 140 |
| 1-1/2x3/4 | 48.3 | 26.7 | 64 | 6x2-1/2 | 168.3 | 73.0 | 140 |
| 1-1/2x1/2 | 48.3 | 21.3 | 64 | 8 × 6 | 219.1 | 168.3 | 152 |
| 2 × 1-1/2 | 60.3 | 48.3 | 76 | 8X5 | 219.1 | 141.3 | 152 |
| 2 × 1-1/4 | 60.3 | 42.2 | 76 | 8X4 | 219.1 | 114.3 | 152 |
| 2X1 | 60.3 | 33.4 | 76 | 8x3-1/2 | 219.1 | 101.6 | 152 |
| 2 × 3/4 | 60.3 | 26.7 | 76 | 10 × 8 | 273.0 | 219.1 | 178 |
| 2-1/2X2 | 73.0 | 60.3 | 89 | 10 × 6 | 273.0 | 168.3 | 178 |
| 2-1/2X1-1/2 | 73.0 | 48.3 | 89 | 10 × 5 | 273.0 | 141.3 | 178 |
| 2-1/2X1-1/4 | 73.0 | 42.2 | 89 | 10 × 4 | 273.0 | 114.3 | 178 |
| 2-1/2 × 1 | 73.0 | 33.4 | 89 | 12 × 10 | 323.8 | 273.0 | 203 |
| 3 × 2-1/2 | 88.9 | 73.0 | 89 | 12 × 8 | 323.8 | 219.1 | 203 |
| 3x2 | 88.9 | 60.3 | 89 | 12 × 6 | 323.8 | 168.3 | 203 |
| 3 × 1-1/2 | 88.9 | 48.3 | 89 | 12 × 5 | 323.8 | 141.3 | 203 |
| 3 × 1-1/4 | 88.9 | 42.2 | 89 | 14 × 12 | 355.6 | 323.8 | 330 |
| 3-1/2 × 3 | 101.6 | 88.9 | 102 | 14 × 10 | 355.6 | 273.0 | 330 |
| 3-1/2 × 2-1/2 | 101.6 | 73.0 | 102 | 14 × 8 | 355.6 | 219.1 | 330 |
| 3-1/2 × 2 | 101.6 | 60.3 | 102 | 14 × 6 | 355.6 | 168.3 | 330 |
| 3-1/2 × 1-1/2 | 101.6 | 48.3 | 102 | 16 × 14 | 406.4 | 355.6 | 356 |
| 3-1/2 × 1-1/4 | 101.6 | 42.2 | 102 | 16 × 12 | 406.4 | 323.8 | 356 |
| 4 × 3 1/2 | 114.3 | 101.6 | 102 | 16 × 10 | 406.4 | 273.0 | 356 |
| 4X3 | 114.3 | 88.9 | 102 | 16 × 8 | 406.4 | 219.1 | 356 |
| 4 × 2-1/2 | 114.3 | 73.0 | 102 | 18 × 16 | 457 | 406.4 | 381 |
| 4X2 | 114.3 | 60.3 | 102 | 18 × 14 | 457 | 355.6 | 381 |
| 4 × 1-1/2 | 114.3 | 48.3 | 102 | 18 × 12 | 457 | 323.8 | 381 |
| 18 × 10 | 457 | 273.0 | 381 | ||||
| الحجم الاسمي للأنابيب (NPS) | القطر الخارجي عند بيفل | من النهاية إلى النهاية | الحجم الاسمي للأنابيب (NPS) | القطر الخارجي عند بيفل | من النهاية إلى النهاية | ||
| النهاية الكبيرة | النهاية الصغيرة | النهاية الكبيرة | النهاية الصغيرة | ||||
| 20 × 18 | 508 | 457.0 | 508 | 36 × 34 | 914 | 864 | 610 |
| 20 × 16 | 508 | 406.4 | 508 | 36 × 32 | 914 | 813 | 610 |
| 20 × 14 | 508 | 355.6 | 508 | 36 × 30 | 914 | 762 | 610 |
| 20 × 12 | 508 | 323.8 | 508 | 36 × 26 | 914 | 660 | 610 |
| 36 × 24 | 914 | 610 | 610 | ||||
| 22 × 20 | 559 | 508.0 | 508 | ||||
| 22 × 18 | 559 | 457.0 | 508 | 38 × 36 | 965 | 914 | 610 |
| 22 × 16 | 559 | 406.4 | 508 | 38 × 34 | 965 | 864 | 610 |
| 22 × 14 | 559 | 355.4 | 508 | 38 × 32 | 965 | 813 | 610 |
| 38 × 30 | 965 | 762 | 610 | ||||
| 38 × 28 | 965 | 711 | 610 | ||||
| 24 × 22 | 610 | 559.0 | 508 | 38 × 26 | 965 | 660 | 610 |
| 24 × 20 | 610 | 508.0 | 508 | ||||
| 24 × 18 | 610 | 457.0 | 508 | 40 × 38 | 1016 | 965 | 610 |
| 24 × 16 | 610 | 406.4 | 508 | 40 × 36 | 1016 | 914 | 610 |
| 40 × 34 | 1016 | 864 | 610 | ||||
| 26 × 24 | 660 | 610.0 | 610 | 40 × 32 | 1016 | 813 | 610 |
| 26 × 22 | 660 | 559.0 | 610 | 40 × 30 | 1016 | 762 | 610 |
| 26 × 20 | 660 | 508.0 | 610 | ||||
| 26 × 18 | 660 | 457.0 | 610 | 42 × 40 | 1 067 | 1016 | 610 |
| 42 × 38 | 1 067 | 965 | 610 | ||||
| 28 × 26 | 711 | 660.0 | 610 | 42 × 36 | 1 067 | 914 | 610 |
| 28 × 24 | 711 | 610.0 | 610 | 42 × 34 | 1 067 | 864 | 610 |
| 28 × 20 | 711 | 508.0 | 610 | 42 × 32 | 1 067 | 813 | 610 |
| 28 × 18 | 711 | 457.0 | 610 | 42 × 30 | 1 067 | 762 | 610 |
| 30 × 28 | 762 | 711.0 | 610 | 44 × 42 | 1 118 | 1 067 | 610 |
| 30 × 26 | 762 | 660.0 | 610 | 44 × 40 | 1 118 | 1016 | 610 |
| 30 × 24 | 762 | 610.0 | 610 | 44 × 38 | 1 118 | 965 | 610 |
| 30 × 20 | 762 | 508.0 | 610 | 44 × 36 | 1 118 | 914 | 610 |
| 32 × 30 | 813 | 762.0 | 610 | 46 × 44 | 1 168 | 1 118 | 711 |
| 32 × 28 | 813 | 711.0 | 610 | 46 × 42 | 1 168 | 1 067 | 711 |
| 32 × 26 | 813 | 660.0 | 610 | 46 × 40 | 1 168 | 1016 | 711 |
| 32 × 24 | 813 | 610.0 | 610 | 46 × 38 | 1 168 | 965 | 711 |
| 34 × 32 | 864 | 813.0 | 610 | 48 × 46 | 1 219 | 1 168 | 711 |
| 34 × 30 | 864 | 762.0 | 610 | 48 × 44 | 1 219 | 1 118 | 711 |
| 34 × 26 | 864 | 660.0 | 610 | 48 × 42 | 1 219 | 1 067 | 711 |
| 34 × 24 | 864 | 610.0 | 610 | 48 × 40 | 1 219 | 1016 | 711 |
قائمة سمك الأدوات الأنابيب ANSI B16.9
| الـ NPS | المقياس الخارجي | سمك مختلف مع تساهل +-12.5% | |||||||||
| ش20 | Sch30 | أمراض جنسية | Sch40 | Sch60 | XS | ش80 | (شيل 20) | Sch160 | XXS | ||
| 1/8 | 10. 3 | | | 1. 73 | 1. 73 | | 2. 41 | 2. 41 | | | |
| 1/4 | 13. 7 | | | 2. 24 | 2. 24 | | 3. 02 | 3. 02 | | | |
| 3/8 | 17. 1 | | | 2. 31 | 2. 31 | | 3. 20 | 3. 20 | | | |
| نصف | 21. 3 | | | 2. 77 | 2. 77 | | 3. 73 | 3. 73 | | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | | | 2. 87 | 2. 87 | | 3. 91 | 3. 91 | | 5. 56 | 7. 82 |
| 1 | 33.4 | | | 3. 38 | 3. 38 | | 4. 55 | 4. 55 | | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | | | 3. 56 | 3. 56 | | 4. 85 | 4. 85 | | 6. 35 | 9. 70 |
| واحد ونصف | 48. 3 | | | 3. 68 | 3. 68 | | 5. 08 | 5. 08 | | 7. 14 | 10. 15 |
| 2 | 60. 3 | | | 3. 91 | 3. 91 | | 5. 54 | 5. 54 | | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | | | 5. 16 | 5. 16 | | 7. 01 | 7.01 | | 9. 53 | 14. 02 |
| 3 | 88. 9 | | | 5. 49 | 5. 49 | | 7. 62 | 7. 62 | | 11. 13 | 15. 24 |
| ثلاثة ونصف | 101. 6 | | | 5. 74 | 5. 74 | | 8. 08 | 8. 08 | | | |
| 4 | 114. 3 | | | 6.02 | 6. 02 | | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | | | 6. 55 | 6. 55 | | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | | | 7. 11 | 7. 11 | | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | |
| 26 | 660.4 | 12. 70 | | 9. 53 | | | 12. 70 | | | | |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | | | 12. 70 | | | | |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | | | 12. 70 | | | | |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | | 12. 70 | | | | |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | | 12. 70 | | | | |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | | 12. 70 | | | | |
| 38 | 965.2 | | | 9. 53 | | | 12. 70 | | | | |
| 40 | 1016. 0 | | | 9. 53 | | | 12. 70 | | | | |
| 42 | 1066. 8 | | | 9. 53 | | | 12. 70 | | | | |
| 44 | 1117. 6 | | | 9. 53 | | | 12. 70 | | | | |
| 46 | 1168.4 | | | 9. 53 | | | 12. 70 | | | | |
| 48 | 1219. 2 | | | 9. 53 | | | 12. 70 | | | | |
المواصفات المواد الفولاذ الكربوني يمكننا توفير
| الدرجة والمواد | ج | م | (ب) | S | السيليكون | الكروم | الموليبدينوم | النيكل | النحاس | غيرها |
| WPBب,ج,د,E,F0.30 على الأكثر | 0.29106 | 0.05 | 0.058 | 0.10 دقيقة | 0.40 على الأكثر | 0.15 على الأكثر | 0.40 على الأكثر | 0.40 على الأكثر | فاناديوم 0.08 ماكس | |
| الـ WPCج,د,E,F0.35 على الأكثر | 0.29106 | 0.05 | 0.058 | 0.10 دقيقة | 0.40 على الأكثر | 0.15 على الأكثر | 0.40 على الأكثر | 0.40 على الأكثر | فاناديوم 0.08 ماكس | |
| WP1 | 0.28 أقصى | 0.30 ٠90 | 0.045 | 0.045 | 0.10 ٠50 | . . . | 0.44 0.65 . . . . . | . . . | ||
| WP12 CL1، | 0.05 ٠20 | 0.30 ٠80 | 0.045 | 0.045 | 0.60 على الأكثر | 0.80 ′′ 125 | 0.44 0.65 . . . . . | . . . | ||
| WP12 CL2 | .... | |||||||||
| WP11 CL1 | 0.05 ٠15 | 0.30 ٠60 | 0.03 | 0.03 | 0.50 ¢1.00 | 1.00150 | 0.44 0.65 . . . . . | . . . | ||
| WP11 CL2 | 0.05 ٠20 | 0.30 ٠80 | 0.04 | 0.04 | 0.50 ¢1.00 | 1.00150 | 0.44 0.65 . . . . . | . . . | ||
| WP11 CL3 | .... | |||||||||
| WP22 CL1، | 0.05 ٠15 | 0.30 ٠60 | 0.04 | 0.04 | 0.50 على الأكثر | 1.90 ¢ 2.60 | 0.87 1.13 . . . . . | . . . | ||
| WP22 CL3 | .... | |||||||||
| WP5 CL1، | 0.15 على الأكثر | 0.30 ٠60 | 0.04 | 0.03 | 0.50 على الأكثر | 4.0660 | 0.44 0.65 . . . . . | . . . | ||
| WP5 CL3 | .... | |||||||||
| WP9 CL1، | 0.15 على الأكثر | 0.30 ٠60 | 0.03 | 0.03 | 1.00 على الأكثر | 8.0100 | 0.90 ≈ 1.10 . . . . . | . . . | ||
| WP9 CL3 WPR | ||||||||||
| 0.20 على الأكثر | 0.40106 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | . . . | |
| WP91 | 0.08 ٠12 | 0.30 ٠60 | 0.02 | 0.01 | 0.20 ٠50 | 8.0995 | 0.85105 | 0.40 على الأكثر | . . . | فاناديوم 0.18 ≈ 0.25 |
| الكولومبيوم 0.0610 | ||||||||||
| النيتروجين 0.0307 | ||||||||||
| الألومنيوم 0.04 | ||||||||||
| WP911 | 0.09 ٠13 | 0.30 ٠60 | 0.02 | 0.01 | 0.10 ٠50 | 8.5995 | 0.90 ′′ 110 | 0.40 على الأكثر | . . . | فاناديوم 0.18 ≈ 0.25 |
| الكولومبيوم 0.06010 | ||||||||||
| النيتروجين 0.0409 | ||||||||||
| الألومنيوم 0.04 | ||||||||||
| بورون 0.000330.006 | ||||||||||
| التونغستين 0.90110 | ||||||||||
A عندما تكون الأدوات مصفحة ، يجب أن يتم استكمال الصف والرمز المبين أعلاه بحرفW.
B الأدوات المصنوعة من قضيب أو صفيحة يمكن أن تحتوي على 0.35 كربون.
C الأدوات المصنوعة من الأدوات الصناعية يمكن أن تحتوي على 0.35 كربون كحد أقصى و 0.35 كحد أقصى من السيليكون دون الحد الأدنى.
D لكل تخفيض بنسبة 0.01٪ أقل من الحد الأقصى المحدد للكربون، يُسمح بزيادة بنسبة 0.06٪ من المنغنيز فوق الحد الأقصى المحدد، حتى 1.35٪ كحد أقصى.
E يجب أن لا يتجاوز مجموع النحاس والنيكل والكروم والموليبدينوم 1.00٪.
F يجب أن لا يتجاوز مجموع الكروم والموليبدينوم 0.32٪.
متطلبات السحب
| WPC، | WP11 CL1، | WP11 CL3 | |||||||
| علامة الدرجة والعلامة | WPB | WP11 CL2 | WP1 | WP22 CL1، | الـ WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| قوة الشد، النطاق ksi [MPa] | 60 ¢85 | 70 ¢95 | 55 ¢80 | 60 ¢85 | 63 ¢ 88 | 75 ¢100 | 85 ¥ 110 | 90 ¢ 120 | 60 ¢85 |
| [415 ₹585] | [485 ¥655] | [380 ₹550] | [415 ₹585] | [435605] | [520 ₹ 690] | [585 ¢ 760] | [620840] | [415 ₹585] | |
| قوة الصعود، دقيقة، ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2 ٪ من التبديل أو 0.5 ٪ من التمديد تحت الحمل) |
|||||||||
عملية الإنتاج
المعايير المرجعية
مواصفات ASME B16.9 للوحات المطاطية
تم تصميم مواصفات ASME B16.9 للأدوات المطاوئة بالبوط المطبقة في خطوط الأنابيب في البناء الصناعي. بما في ذلك الكوع ، والتي ، والصليب ، والقبعة ، والحد من ، وما إلى ذلك.
النطاق القياسي
يتضمن المعيار مواصفات NPS 1/2 إلى NPS 48 (DN15-DN1200) الأبعاد العامة للوحات الأنبوبية المصنعة في المصنع ، ومعايير التسامحات ، وأساليب الاختبار والعلامات.
معدات خاصة
التركيبات الخاصة هنا تشير إلى الأحجام الخاصة والأشكال والتسامحات التي تم الاتفاق عليها بين المشتري والمصنع.
المكونات المصنوعة
تعتبر الأجزاء الجانبية وغيرها من الأدوات المصنوعة بواسطة لحام محيطي أو تقاطع تصنيع الأنابيب لا يمكن تطبيق هذه المعيار.
يجب أن يتم ذكر الوحدات بموجب ASME B16.9 في كل من الوحدات SI (المترية) والوحدات العادية للولايات المتحدة.
المعايير المرجعية
لا يعتبر من العملي تحديد الطبعة المحددة لكل معيار ومواصفات في المراجع الفردية.يعتبر المنتج الذي تم تصنيعه بما يتوافق مع طبعة سابقة من المعايير المشار إليها ويتوافق في جميع النواحي الأخرى مع هذا المعيار.
الـ ASME B16.5: أجهزة شفرة الأنابيب والأجهزة المكونة من شفرة: NPS 1 ′′2 من خلال NPS 24 متري / بوصة قياسي
الـ ASME B16.25: للخلفية لحام النهايات
ASME B31: رمز أنابيب الضغط
الـ ASME B313: أنابيب العملية
ASME B36.10M، أنابيب الفولاذ المصنعة المطاوعة والخالية من اللمسات
ASME B36.19M، أنابيب الفولاذ المقاوم للصدأ
كود ASME للكايلرات وأوعية الضغط
ASTM A234/A234M-17، مواصفات أدوات أنابيب من الفولاذ الكربوني المصقول والفولاذ السليمي للخدمة في درجات الحرارة المتوسطة والعالية
ASTM A403/A403M-16، مواصفات أدوات الأنبوب من الفولاذ المقاوم للصدأ
ASTM A420/A420M-16، مواصفات أدوات أنابيب من الفولاذ الكربوني المصنع والفولاذ السليمي للخدمة منخفضة درجة الحرارة
ASTM A815/A815M-14e1، مواصفات أنابيب الفولاذ المقاوم للصدأ من الأنابيب الفيرريتية والفيرريتية/الأوستنيتية والمارتنسيتية
ASTM A960/A960M-16a، مواصفات المتطلبات المشتركة للأنابيب الصلبة المصنوعة
ASTM E29-13، ممارسة لاستخدام الأرقام الهامة في بيانات الاختبار لتحديد الامتثال للمواصفات
ASTM B361-16، ASTM B363-14، ASTM B366/B366M-17: للمواد المعدنية الأخرى (الألومنيوم والتيتانيوم والنيكل والسبائك).
الأسئلة الشائعة/ أسئلة العملاء وأجوبة
السؤال: طلب العميل إصلاحات لحام في A105:
الجواب: معظم المواد المستخدمة في اللحام بالفولاذ الكربوني هي A234WPB. إنها تعادل شظايا A105 ، ومع ذلك ، لا يوجد شيء مثل اللحام بالفولاذ الكربوني A105 أو A106. A106 Gr.B هو لدرجة الأنابيب.ويتم تصنيع أدوات A234WPB من A106GRالأنابيب. A105 هي مادة من بار مزورة لتكون التشغيل الضغط العالي أو فلانج
السؤال: طلبات العميل تطبيق توصيلات لحام الظهر:
الجواب: هذا أيضًا مفهوم خاطئ لأن الستائر متوفرة في A105 و A105 N ، حيث N تعني المطبقة. ومع ذلك ، لا يوجد شيء مثل A234WPBN.المصنعين تطبيعها صيانة الصلبة التشغيلوخاصة بالنسبة للمرفقين و الأظافر العميل الذي يحتاج إلى إضافات لحام الأظافر يجب أن يطلب إضافات WPL6 التي لديها عائدات عالية ويتم تطبيقها كإجراء قياسي.
السؤال: ينسى العميل ذكر إصلاحات اللحام أو اللحام بدون خيوط:
ج: تتوفر أدوات لحام الخرطوم في كل من التكوين الملحوم والبدون خيط. يتم صنع إطار لحام الخرطوم بدون خيط من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ من أنابيب بلا خيط وغالبا ما يكون أكثر تكلفة.أدوات الأنابيب السلسة ليست شائعة في أحجام أكبر من 12 ′′يتم تصنيع أدوات الأنابيب المطاطية من الفولاذ الكربوني المطاطي ERW أو أنابيب الفولاذ المقاوم للصدأ. وهي متوفرة بأحجام من 1⁄2 ′′ إلى 72 ′′ وهي أكثر بأسعار معقولة من الأدوات غير الملحومة.
: ما هو 3R أو 3D المرفق أنابيب التثبيت؟
الجواب: أولاً ، يتم استخدام مصطلحات 3R أو 3D كمرادف. يحتوي كوع لحام 3R على نصف قطر ثني يبلغ 3 أضعاف حجم الأنابيب الاسمي. يعد كوع 3R يساوي كوع 3D
خدمتنا
1الدعم الفني
2مراقبة جودة المواد الخام
3التفتيش خلال وقت الإنتاج.
4الاختبار النهائي يشمل سطح، البعد، اختبار PT، اختبار RT، اختبار الموجات فوق الصوتية
5. تقرير الاختبار لكل شحنة
4شروط التسليم المرنة EXW FOB CIF CFR DDP DDU
5طرق الدفع المرنة: LC. TT. DP
6. الحزمة المخصصة تشمل الشعار.
718 شهراً وقت ضمان الجودة
9استبدال مجاني بالبريد الجوي في حالة وجود أي خطأ
10. 24 ساعة للرد على أسئلتك
المنتجات الموصى بها
