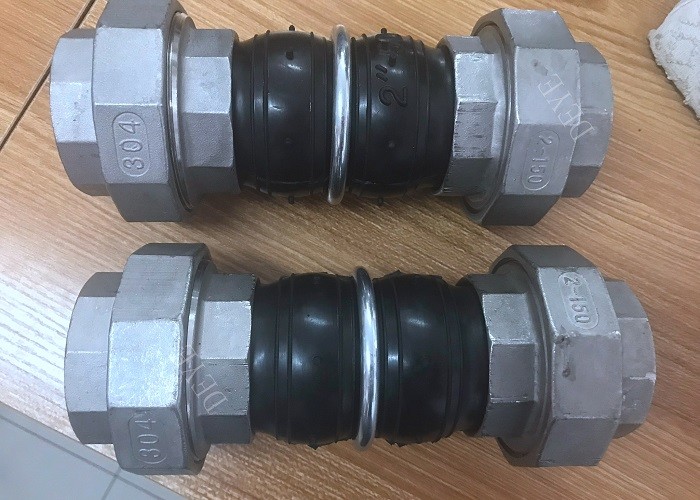

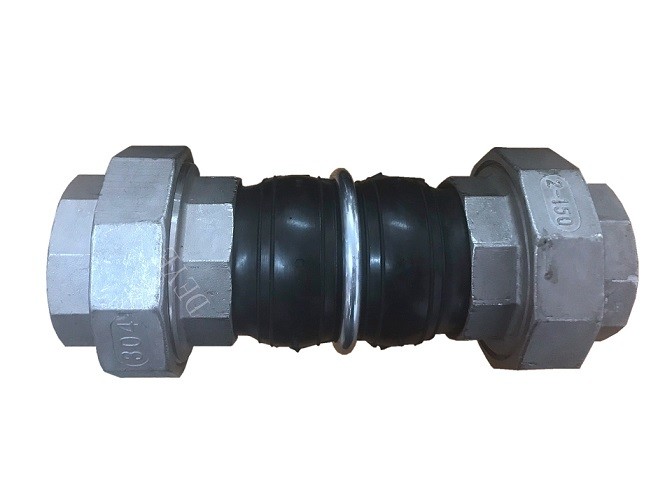

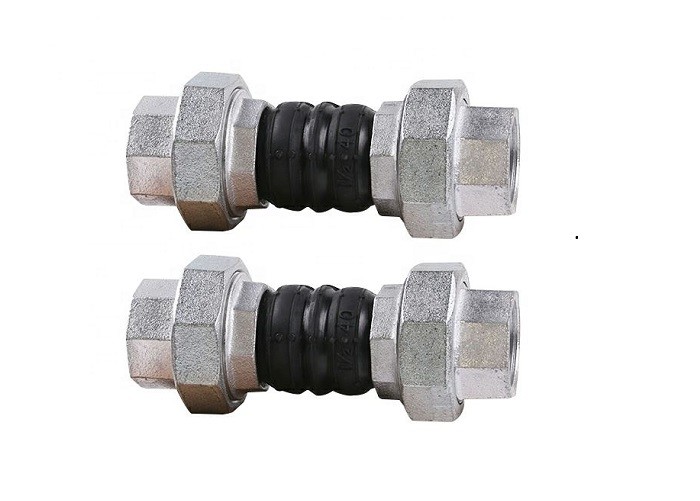

PN16 CL150lbs مفصل التوسع المطاطي مع التجهيزات اتحاد
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | DY-RJ-U01 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD2-USD25 each |
| تفاصيل التغليف | علبة كرتون + رقائق خشبية أو كرتون + منصات نقالة |
| وقت التسليم | 20 يومًا للطلب المعتاد ، 7 أيام للعناصر المخزنة |
| شروط الدفع | T/T، L/C، D/P |
| القدرة على العرض | 1000 قطعة شهر واحد |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| غطاء الجسم | EPDM ، NBR ، Hypalon ، Neoprene ، المطاط الطبيعي | تعزيز الأقمشة | نايلون |
|---|---|---|---|
| أنبوب | النيوبرين | الاحتفاظ بالخواتم | الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب |
| شفة | الكربون الصلب A105، ST37، الفولاذ المقاوم للصدأ 304/316 | ضغط العمل | 10بار، 16بار، 25بار، 150 لبنات |
| أنواع | نوع المجال الفردي، نوع المجال المزدوج، نوع المجال المزدوج، نوع الكرة المزدوجة، نوع تركيبات الاتحاد | مادة المطاط | EPDM، NBR، BUNA، النيوبرين، VITON، PTFE، هيبالون |
| نوع شفة | HDG، الكهربائية، المغلفة، مغلفة بالزنك، الفولاذ المقاوم للصدأ | تقييم | PN10 PN16 PN25 CL150LBS 150# |
| الحجم | "2" (DN50MM) - 144" ((DN3600MM) | ||
| إبراز | مادة بلاستيكية من رباط,CL150lbs التوسع الجمع البلاستيكي,PN16 توسع المفاصل,CL150lbs expansion joint plastic,PN16 expansion of joints |
||
منتوج وصف
PN16 CL150lbs مفصل المطاط التوسع مع التركيبات الاتحاد
المفاصل الموسعة المطاطية هي وحدة مرنة التي يتم تصنيعها من الطبيعية أو
المواد الايستومرية الاصطناعية أو PTFE و، إذا لزم الأمر، تعزيز القاع
(الصلب أو النيلون أو الأراميد) يتم إضافتها.
لأنظمة الأنابيب لاستيعاب الحركات والاهتزازات أو الضوضاء، مما يؤدي إلى
مدة خدمة طويلة لأعمال الأنابيب والمعدات المرتبطة بها.
مادة قطع الغيار الرئيسية
| الغطاء | EPDM، NBR، Hypalon، NR، PTFE |
| تعزيز الأقمشة | نايلون |
| أنبوب | EPDM، NBR، Hypalon، NR، PTFE |
| حلقات الاحتفاظ | الفولاذ |
| الشريط | فولاذ الكربون، الفولاذ المقاوم للصدأ، SS المزدوج |
نطاق التوريد
| نطاق الحجم | DN50-DN800 |
|
|
PN10 PN16 PN25 للمطاط |
| PN10, PN16, PN25, PN40, PN64, PN100 لنوع المعدن |
ضغط التصميم
| الصحافة العاملة ((بار)) | 10 | 16 | 25 |
| ضغط الانفجار ((بار) | 30 | 48 | 55 |
| الفراغ ((mmHg) | 400 | 650 | 750 |
التقنية/ أوراق البيانات التقنية
مفصل توسع مطاطي كروي أحادي الكرة
أبعاد مفصل المطاط مع أدوات المرشح
| قطر اسمي | الطول المحايد |
الحركات
|
||||
| DN | الـ NPS | (ل) | إكس. | (كومب) | الجانبي. | زاوية. |
| 15 | نصف | 200 | 5-6 | 22 | 22 | 45" |
| 20 | 3/4 | 200 | 5-6 | 22 | 22 | 45° |
| 25 | 1 | 200 | 5-6 | 22 | 22 | 45° |
| 32 | 11/4 | 200 | 5-6 | 22 | 22 | 45" |
| 40 | 11/2 | 200 | 5-6 | 22 | 22 | 45° |
| 50 | 2 | 200 | 5-6 | 22 | 22 | 45" |
| 65 | 21/2 | 265 | 8-10 | 24 | 24 | 45° |
| 80 | 3 | 285 | 8-10 | 24 | 24 | 45" |
الخصائص
امتصاص الحركات المحورية (التوسع والضغط)
الحركة المحورية هي التغيير في طول البعد من النفخات من طولها الحر في
الاتجاه المتوازي مع محورها الطولي.
امتصاص الحركات الجانبية
الحركة الجانبية هي الانتقال النسبي لطرف واحد من النفخات إلى الطرف الآخر في اتجاه عمودي على محورها الطولي.
يمتص الحركات الزاوية والتواءية
الحركة الزاوية هي التحول الدواري للمحور الطويل للنابضات نحو نقطة دوران. يشير التواء إلى تدوير واحدة
نهاية النفخة بالنسبة للنهاية الأخرى، حول خط وسط النفخة.
خفض الهزات.
المفاصل الموسعة المطاطية عزل أو تقليل الاهتزازات الناجمة عن المعدات.
من الاهتزازات يقلل ويحمي المعدات من هذه الآثار الضارة
إرسال الصوت الخافت
تميل مفاصل التوسع المطاطية إلى تخفيف انتقال الصوت بسبب واجهة المطاط الفولاذية للمفاصل والشرائح المزدوجة.
كتيب وملاحظات تركيب المفصل المطاطي
1يجب أن يكون تركيب مفاصل التوسع وفقا لتوسع الأنابيب
رسومات البناء وتعليمات التثبيت المطلوبة.
2يجب أن تكون المفاصل التوسعية لخط الأنابيب
ويمكن جعل مفاصل التوسع لتلعب دورا، لذلك يجب أن يكون التوجه وتثبيت الإعدادات وفقا صارمة لإدارات التصميم من المعلومات التقنية.مبدأ تحديد الدعم الثابتالرجاء الاطلاع على "دليل تركيب مفاصل التوسع".
3، مع مفصل توسع النفخات يتم تشكيلها مع لوحة معدنية رقيقة، لذلك فقدت في التحرك، رفع واللحام يجب أن تكون حذرة من ضرب الفترة، الخدش، قوس،بقع الحامية والأسباب الأخرى لتلف النفخات.
4، يجب إزالة قبل تركيب والأنابيب النفخة الجسم الأجنبي لضمان حركة طبيعية النفخة.
5، على تدفق وسائل الإعلام طلبات لتوسيع المفاصل يجب أن تكون مطلوبة لتثبيت أسهام التدفق.
6، من أجل جعل النفخات في حالة عمل جيدة،لا يمكن تثبيت مفاصل التوسع في التشوه، بما في ذلك محوري، جانبي، خطأ تركيب أنابيب نقل الدوران.
7، تم تثبيت مفاصل التوسع، وتشغيل في النظام قبل التحرك لإزالة كل اللوحة الصفراء تفقد المسمار ثابت
8، لا يخضع مرفق التوسع الألياف النسيجية إلى تحريك السحب بسبب تركيب لإجراء السليم من الضغط المسبق، لا يمكن أن الانحراف خط الأنابيب،الانتقال والامتداد المحوري، تجدر الإشارة إلى أن حلقة مرنة من حماية ضد الخدوش، وضعت في أقرب وقت ممكن لتفكيك لوحة دعم، بحيث في حالة عمل طبيعية.
التطبيق:
النفط والغاز، تحلية المياه، أنظمة التبريد، المضخات، المصانع الكيميائية، التدفئة، التهوية
وتكييف الهواء، بناء السفن، التطبيقات البحرية، محطات معالجة المياه
مياه الصرف الصحي، أنظمة الأنابيب الصحيّة، مصانع الخضروات والورق، أنظمة الأنابيب للمياه المبردة أو الساخنة، أنظمة التبريد توليد الطاقة، مصانع الفوسفات، مياه الشرب، عملية الغذاء
