PN10 PN16 أدوات أنابيب الفولاذ الكربوني LR الكوع مع DIN2605
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | PF-EL-C02 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD0.58-USD100 for seamless fittings |
| تفاصيل التغليف | علب خشبية ، منصات نقالة ، كرتون |
| وقت التسليم | 5-8 أيام لبنود المخزون |
| شروط الدفع | L/C، T/T، D/P |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المواد | A234WPB، وك، WP11، WP12، WP22، A420WPL6 | سمك الحائط | الأمراض المنقولة جنسيا، SCH40، SCH60، SCH80، SCH160، XS، XXS |
|---|---|---|---|
| السطح | تشطيب أسود، تشطيب نهائي، زيت مضاد للصدأ | المعيار | أنسي B16.9 إم إس إس SP-25 إم إس إس SP-44 DIN2605 |
| إبراز | أدوات أنابيب من الفولاذ الكربوني PN16,أدوات الأنبوب من الفولاذ الكربوني PN10,DIN2605 الركبة,PN10 Carbon Steel Pipe Fittings,DIN2605 lr elbow |
||
منتوج وصف

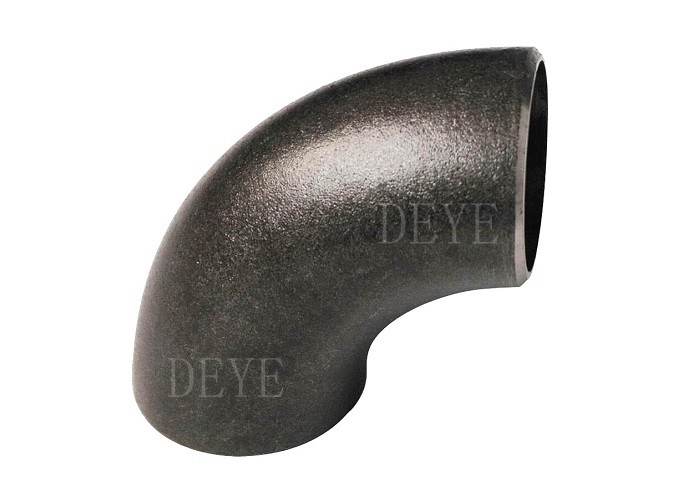

PN10 PN16 أنابيب فولاذ الكربون LR المرفق مع DIN2605
الوصف:
DIN2605/DIN2615/DIN2616/DIN2617/DIN2618/DIN86088/DIN86089/DIN86090 الأدوات الصلبة السامة
بـ (Butt-Weld Bw Elbow/Tee/Reducer/Cap/Cross) يحدد معيار DIN2605 مرفق الفولاذ السلس واللحامي
والانحناءات المخصصة لحام الخرطوم على الأنابيب.
هذه الأجهزة لا تسمح بالعمل في نفس الضغط الداخلي للأنبوب المحمّل عليه، أي أن لديهم عامل ضغط منخفض
معلومات المنتج/وصف المنتج/المعلومات الأساسية/المواصفات
| الاسم | 45/90/180 درجة المرفق، متساوية تي، تخفيض تي، مخفض مركزي، مخفض غريب، نهاية قبعة، ثني، عبر | |
| نصف قطر الكوع | نصف قطر طويل و نصف قطر قصير متوفر مع 1D1.5D، 2D،2.5D، 3D، 4D، 5D، 6D، 7D-40D | |
| الاتصال | النهاية البيضاء، النهاية البسيطة | |
| التشطيب السطحي | زيت مضاد للصدأ، طلاء أسود، زينك كهربائي مغلف بالزنج، مغلف بالبرد، مغلف بالحر... | |
| التكنولوجيا | بدون خيط ، مصفوق | |
| المعيار | المعيار الأمريكي | ANSI B169، ASME B16.28، ASME B16.25،ASME B36.10M،MSS SP-43،MSS SP-75 |
| المعيار الأوروبي | EN10253-1،EN10253-2 | |
| المعيار البريطاني | BS1965 | |
| معيار اليابان | JIS B2311، JIS 2312، JIS 2313 | |
| معيار كوريا | KS B1522، KS B1541، KS B1543 | |
| المانيا القياسية | DIN2605,DIN2615,DIN2616,DIN2617,DIN2618,DIN86088,DIN86089,DIN86090 | |
| الروسية القياسية | GOST 17375، GOST 17376، GOST 17378، GOST 17379، GOST 17380, GOST 30753 | |
| معيار ISO | الـ ISO 3419 | |
| الحجم | 1/2"80" // DN15-DN2000 // 15NB-2000NB | |
| سمك الجدار | SCH5S،SCH10S،SCH10,SCH40S،STD،XS،XXS،SCH20,SCH30,SCH40,SCH60,SCH80,SCH160,XXS | |
| المواد | الفولاذ الخفيف / الكربوني | A234 WPB/WPC،A105,ST45,E24,16Mn،Q345,P245GH،P235GH،P265GH |
| الفولاذ المقاوم للصدأ | A403 WP304,304 ((L),316 ((L) ،321،310S ،347H ،316Ti ،317 ((L) ،F904L ،1.4301,1.4307,1.4401,1.4571,1.4541 | |
| الفولاذ المقاوم للصدأ مزدوج | المواد المستخدمة في المواد المستخدمة في المواد المستخدمة1.4462,1.4410,1.4501 | |
| الفولاذ المسبوب | ASTM A234 WP 1/5/9/11/12/91,A402 WPL 3-WPL 6,C22,Alloy20,A860 WPHY 42-46-52-60-65-70 | |
| حزم | صناديق من الخشب المقاوم للنسيج أو صناديق من الخشب المقاوم للنسيج | |
الخصائص / الخصائص
المرفقين: تستخدم أدوات الأنابيب هذه لتغيير اتجاه التدفق.
- زوايا 90 و 45 درجة بسبب طلبها الكبير في السباكة. يستخدم مرفق 90 درجة في المقام الأول لربط الأنابيب
إلى مضخات المياه، الصمامات، ومجاري السطح، في حين أن الكوع 45 درجة تستخدم في الغالب في مرافق إمدادات المياه، والإلكترونية
وشبكات أنابيب الصناعات الكيميائية، الغذاء، أنابيب تكييف الهواء، إنتاج الحدائق، الزراعة، ومرافق الطاقة الشمسية.
التقنية/ ورقة بيانات تقنية
النوع 2: r=1.0D ، النوع 3: r=1.5D ، النوع 5: r=2.5D ، النوع 10 r=5.0D ، النوع 20: r=10.0D
تسمية مرفق (S) 90 (90) بدون خياطة من النوع 3 (3) وفقًا لهذا المعيار (1) حيث dg يساوي 88,9 mm
و s يساوي 2,3 ملم ، مصنوع من مواد تنتمي إلى مجموعة المواد G كما في DIN 2609 (G):
| الحجم الاسمي DN | القطر الخارجي للأنابيب، 41) | النوع | 1 | سمك الحائط ، s ، للسلسلة | 5 | عامل الضغط الأقصى | ر | ب | e | ||||||
| 1 | كمعدل مئوي، للسلسلة | ||||||||||||||
| 22) | 3 | 4 | 2 | 3 | 4 | 5 | |||||||||
| 15 | 21,3 | 2 | 53 | 54 | 57 | 59 | 17,5 | 28 | 7 | ||||||
| 3 | 1,6 | | 2,0 | 3,2 | 4,0 | 74 | | 75 | 75 | 76 | 28,0 | 38 | 12 | ||
| 5 | 85 | 85 | 85 | 85 | 42,5 | 53 | 18 | ||||||||
| 20 | 26,9 | 2 | 59 | 60 | 61 | 62 | 25,0 | 39 | 10 | ||||||
| 3 | 1,6 | 2,3 | 3,2 | 4.0 | 67 | | 68 | 68 | 69 | 29,0 | 43 | 12 | |||
| 5 | 86 | 86 | 86 | 86 | 57,5 | 71 | 24 | ||||||||
| 25 | 33,7 | 2 | 52 | 53 | 54 | 55 | 25,0 | 42 | 10 | ||||||
| 3 | 2,0 | | 2,6 | 3,2 | 4,0 | 70 | | 70 | 70 | 71 | 38,0 | 56 | 16 | ||
| 5 | 86 | 86 | 86 | 86 | 72,5 | 90 | 30 | ||||||||
| 32 | 42,4 | 2 | 52 | 52 | 54 | 54 | 32,0 | 53 | 13 | ||||||
| 3 | 2,0 | | 2,6 | 3,6 | 4,0 | 70 | | 70 | 71 | 71 | 48,0 | 69 | 20 | ||
| 5 | 86 | 86 | 87 | 87 | 92,5 | 114 | 38 | ||||||||
| 40 | 48,3 | 2 | 51 | 52 | 53 | 54 | 38,0 | 62 | 16 | ||||||
| 3 | 2,0 | | 2,6 | 4,0 | 5,0 | 72 | | 72 | 73 | 73 | 57,0 | 82 | 24 | ||
| 5 | 87 | 87 | 87 | 87 | 107,5 | 132 | 45 | ||||||||
| 50 | 60,3 | 2 | 56 | 56 | 57 | 58 | 51 | 81 | 21 | ||||||
| 3 | 74 | 74 | 75 | 75 | 76 | 106 | 32 | ||||||||
| 5 | 2,0 | | 2,9 | 4,5 | 5,6 | 87 | | 87 | 87 | 87 | 135 | 165 | 56 | ||
| 10 | 92 | 93 | 93 | 93 | 254 | 284 | 105 | ||||||||
| 20 | 96 | 96 | 96 | 96 | 508 | 538 | 210 | ||||||||
| 65 | 76,1 | 2 | 55 | 55 | 56 | 57 | 63 | 102 | 26 | ||||||
| 3 | 74 | 74 | 75 | 75 | 95 | 133 | 39 | ||||||||
| 5 | 2,3 | | 2,9 | 5,0 | 7,1 | 87 | | 87 | 87 | 87 | 175 | 213 | 73 | ||
| 10 | 92 | 92 | 92 | 93 | 318 | 356 | 132 | ||||||||
| 20 | 96 | 96 | 96 | 96 | 635 | 673 | 263 | ||||||||
| 80 | 88,9 | 2 | 57 | 57 | 58 | 59 | 76 | 121 | 32 | ||||||
| 3 | 75 | 75 | 75 | 76 | 114 | 159 | 47 | ||||||||
| 5 | 2,3 | | 3,2 | 5,6 | 8,0 | 87 | | 87 | 87 | 88 | 205 | 250 | 85 | ||
| 10 | 93 | 93 | 93 | 93 | 381 | 425 | 158 | ||||||||
| 20 | 96 | 96 | 96 | 96 | 762 | 806 | 316 | ||||||||
| 100 | 114,3 | 2 | 60 | 60 | 61 | 61 | 102 | 159 | 42 | ||||||
| 3 | 76 | 76 | 76 | 77 | 152 | 210 | 63 | ||||||||
| 5 | 2,6 | | 3,6 | 6,3 | 8,8 | 88 | | 88 | 88 | 88 | 270 | 327 | 112 | ||
| 10 | 93 | 93 | 93 | 93 | 508 | 565 | 210 | ||||||||
| 20 | 96 | 96 | 96 | 96 | 1016 | 1073 | 421 | ||||||||
| 125 | 139,7 | 2 | 81 | 61 | 61 | 62 | 127 | 197 | 53 | ||||||
| 3 | 77 | 77 | 77 | 77 | 190 | 260 | 79 | ||||||||
| 5 | 2.6 | 4,0 | 6,3 | 10,0 | 88 | | 88 | 88 | 88 | 330 | 400 | 137 | |||
| 10 | 93 | 93 | 93 | 93 | 635 | 705 | 263 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 1270 | 1340 | 526 | ||||||||
| 150 | 168,3 | 2 | 60 | 61 | 61 | 61 | 62 | 152 | 237 | 63 | |||||
| 3 | 77 | 77 | 77 | 77 | 77 | 229 | 313 | 95 | |||||||
| 5 | 2,6 | 4,0 | 4,5 | 7,1 | 11,0 | 87 | 87 | 87 | 87 | 88 | 390 | 474 | 162 | ||
| 10 | 93 | 93 | 93 | 93 | 93 | 762 | 846 | 316 | |||||||
| 20 | 97 | 97 | 97 | 97 | 97 | 1524 | 1608 | 631 | |||||||
| 200 | 219,1 | 2 | 62 | 62 | 62 | 63 | 63 | 203 | 313 | 84 | |||||
| 3 | 77 | 78 | 78 | 78 | 78 | 305 | 414 | 126 | |||||||
| 5 | 2,9 | 4.5 | 6,3 | 8,0 | 12,5 | 87 | 87 | 87 | 88 | 88 | 510 | 620 | 211 | ||
| 10 | 93 | 93 | 93 | 93 | 93 | 1016 | 1126 | 421 | |||||||
| 20 | 97 | 97 | 97 | 97 | 97 | 2032 | 2142 | 842 | |||||||
| 250 | 273 | 2 | 62 | 62 | 63 | 63 | 254 | 391 | 105 | ||||||
| 3 | 78 | 78 | 78 | 78 | 381 | 518 | 158 | ||||||||
| 5 | 2,9 | 5,0 | 6.3 | 8,8 | | 88 | 88 | 88 | 88 | | 650 | 787 | 269 | ||
| 10 | 93 | 93 | 93 | 93 | 1270 | 1407 | 526 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 2540 | 2677 | 1052 | ||||||||
| 300 | 323,9 | 2 | 63 | 63 | 63 | 63 | 305 | 467 | 126 | ||||||
| 3 | 78 | 78 | 78 | 78 | 457 | 619 | 189 | ||||||||
| 5 | 2,9 | 5,6 | 7,1 | 10,0 | | 88 | 88 | 88 | 88 | | 775 | 937 | 321 | ||
| 10 | 93 | 93 | 93 | 93 | 1524 | 1686 | 631 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 3048 | 3210 | 1263 | ||||||||
| 350 | 355,6 | 2 | 66 | 66 | 66 | 66 | 356 | 533 | 148 | ||||||
| 3 | 79 | 79 | 79 | 80 | 533 | 711 | 221 | ||||||||
| 5 | 3,2 | 5.6 | 8,0 | 11,0 | | 88 | 88 | 88 | 88 | | 850 | 1028 | 352 | ||
| 10 | 94 | 94 | 94 | 94 | 1778 | 1956 | 737 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 3556 | 3734 | 1473 | ||||||||
| 400 | 406,4 | 2 | 66 | 66 | 66 | 66 | 406 | 610 | 168 | ||||||
| 3 | 79 | 79 | 80 | 80 | 610 | 813 | 253 | ||||||||
| 5 | 3,2 | 6,3 | 8,8 | 12.5 | | 88 | 88 | 88 | 88 | | 970 | 1173 | 402 | ||
| 10 | 94 | 94 | 94 | 94 | 2032 | 2235 | 842 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 4064 | 4267 | 1683 | ||||||||
| 450 | 457 | 2 | 66 | 66 | 66 | 457 | 686 | 189 | |||||||
| 3 | 79 | 79 | 80 | 686 | 914 | 284 | |||||||||
| 5 | 4,0 | 6,3 | 10 | | | 88 | 88 | 88 | | | 1122 | 1350 | 465 | ||
| 10 | 94 | 94 | 94 | 2286 | 2515 | 947 | |||||||||
| 20 | 97 | 97 | 97 | 4572 | 4801 | 1894 | |||||||||
| 500 | 508 | 2 | 66 | 66 | 66 | 508 | 762 | 210 | |||||||
| 3 | 79 | 79 | 80 | 762 | 1016 | 316 | |||||||||
| 5 | 4,0 | 6,3 | 11 | | | 88 | 88 | 88 | | | 1245 | 1500 | 516 | ||
| 10 | 94 | 94 | 94 | 2540 | 2794 | 1052 | |||||||||
| 20 | 97 | 97 | 97 | 5080 | 5334 | 2104 | |||||||||
| 600 | 610 | 2 | 66 | 66 | 66 | 610 | 914 | 253 | |||||||
| 3 | 79 | 79 | 80 | 914 | 1219 | 379 | |||||||||
| 5 | 5,0 | 6.3 | 12,5 | | | 88 | 88 | 88 | | | 1525 | 1830 | 632 | ||
| 10 | 94 | 94 | 94 | 3050 | 3355 | 1263 | |||||||||
| 20 | 97 | 97 | 97 | 6100 | 6405 | 2527 | |||||||||
| 700 | 711 | 2 | 62 | 61 | 60 | 711 | 1066 | 295 | |||||||
| 3 | 75 | 73 | 72 | 1067 | 1422 | 442 | |||||||||
| 5 | 5,0 | 7.1 | 12,5 | -أجل | | 83 | 81 | 81 | | | 1778 | 2133 | 737 | ||
| 10 | 88 | 86 | 85 | 3555 | 3911 | 1473 | |||||||||
| 20 | 91 | 89 | 88 | 7110 | 7466 | 2945 | |||||||||
| 800 | 813 | 2 | 61 | 60 | 60 | 813 | 1220 | 337 | |||||||
| 3 | 74 | 73 | 72 | 1219 | 1626 | 505 | |||||||||
| 5 | 5,6 | 8,0 | 12,5 | | | 82 | 81 | 81 | | | 2033 | 2439 | 842 | ||
| 10 | 87 | 86 | 85 | 4065 | 4472 | 1684 | |||||||||
| 20 | 90 | 89 | 88 | 8130 | 8537 | 3368 |
1) تم أخذ قطرات الأنابيب الخارجية المقدمة من السلسلة 1 في ISO 4200.
2) سمك الجدران المحدد للسلسلة 2 ، للأحجام الاسمية حتى DN1000 ، يتفق مع
سلسلة سمك الحائط العادي المنصوص عليها في DIN 2458.
التطبيق/ الاستخدام
أنابيب السوائل منخفضة والمتوسطة الضغط، الغلاية، صناعة النفط والغاز الطبيعي، الحفر، الصناعة الكيميائية،
صناعة الكهرباء، بناء السفن، معدات الأسمدة والأنابيب، البناء، صناعات البتروكيماويات، الصيدلة، الخ.
مواصفات المواد
التسمية: A 234/A 234M 05 المواصفات القياسية للأنابيب والإصلاحات من الفولاذ الكربوني المصنع والفولاذ المسبوب لل
خدمة درجات الحرارة المتوسطة والعالية
هذا المواصفات تغطي الصلب الكربوني المصنع والفولاذ المقاوم للآليات من البناء السلس واللحام مغطى
بموجب أحدث مراجعة لـ ASME B16.9، ب1611، MSS SP-79، و MSS SP-95. هذه التوصيلات هي للاستخدام في أنابيب الضغط
في تصنيع الأوعية الضغطية للخدمة في درجات حرارة معتدلة و مرتفعة.
يجب تقديم معايير MSS وفقًا للمطلب التكميلي S58 من المواصفات A 960.
المتطلبات الكيميائية (تكوين، %)
| الدرجة والمواد | ج | م | (ب) | S | السيليكون | الكروم | الموليبدينوم | النيكل | النحاس |
| WPBب,ج,د,E,F0.30 على الأكثر | 0.29106 | 0.05 | 0.058 | 0.10 دقيقة | 0.40 على الأكثر | 0.15 على الأكثر | 0.40 على الأكثر | 0.40 على الأكثر | |
| الـ WPCج,د,E,F0.35 على الأكثر | 0.29106 | 0.05 | 0.058 | 0.10 دقيقة | 0.40 على الأكثر | 0.15 على الأكثر | 0.40 على الأكثر | 0.40 على الأكثر | |
| WP1 | 0.28 أقصى | 0.30 ٠90 | 0.045 | 0.045 | 0.10 ٠50 | . . . | 0.44 0.65 . . . . . | ||
| WP12 CL1، | 0.05 ٠20 | 0.30 ٠80 | 0.045 | 0.045 | 0.60 على الأكثر | 0.80 ′′ 125 | 0.44 0.65 . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05 ٠15 | 0.30 ٠60 | 0.03 | 0.03 | 0.50 ¢1.00 | 1.00150 | 0.44 0.65 . . . . . | ||
| WP11 CL2 | 0.05 ٠20 | 0.30 ٠80 | 0.04 | 0.04 | 0.50 ¢1.00 | 1.00150 | 0.44 0.65 . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1، | 0.05 ٠15 | 0.30 ٠60 | 0.04 | 0.04 | 0.50 على الأكثر | 1.90 ¢ 2.60 | 0.87 1.13 . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1، | 0.15 على الأكثر | 0.30 ٠60 | 0.04 | 0.03 | 0.50 على الأكثر | 4.0660 | 0.44 0.65 . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1، | 0.15 على الأكثر | 0.30 ٠60 | 0.03 | 0.03 | 1.00 على الأكثر | 8.0100 | 0.90 ≈ 1.10 . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 على الأكثر | 0.40106 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | |
| WP91 | 0.08 ٠12 | 0.30 ٠60 | 0.02 | 0.01 | 0.20 ٠50 | 8.0995 | 0.85105 | 0.40 على الأكثر | . . . |
| WP911 | 0.09 ٠13 | 0.30 ٠60 | 0.02 | 0.01 | 0.10 ٠50 | 8.5995 | 0.90 ′′ 110 | 0.40 على الأكثر |
. .
|
متطلبات الأداء الميكانيكي
| WPC، | WP11 CL1، | WP11 CL3 | |||||||
| علامة الدرجة والعلامة | WPB | WP11 CL2 | WP1 | WP22 CL1، | الـ WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| قوة الشد، النطاق ksi [MPa] | 60 ¢85 | 70 ¢95 | 55 ¢80 | 60 ¢85 | 63 ¢ 88 | 75 ¢100 | 85 ¥ 110 | 90 ¢ 120 | 60 ¢85 |
| [415 ₹585] | [485 ₹655] | [380 ₹550] | [415 ₹585] | [435605] | [520 ₹ 690] | [585 ¥760] | [620840] | [415 ₹585] | |
| قوة الصعود، دقيقة، ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2 ٪ من التبديل أو 0.5 ٪ من التمديد تحت الحمل) |
|||||||||
عملية الإنتاج
عملية علامة الكوع وإعادة تجهيزها
معالجة الـ ELBOW Shaper
نموذج التشغيل العملية والمعدات
عملية وتجهيز شكل المكسرات
العملية والمعدات المستخدمة في رمي الرمل
عملية التشذيب
متجر الطلاء
الحزمة للشحن
المعايير المرجعية
مواصفات ASME B16.9 للوحات المطاطية
المواصفات ASME B16.9 مصممة للوحات المطاطية المطبقة في أنابيب البناء الصناعي.
الـ tee، cross، cap، reducer، الخ
النطاق القياسي
يتضمن المعيار مواصفات NPS 1/2 إلى NPS 48 (DN15-DN1200) أدوات الأنبوب المصنعة في المصنع
الأبعاد الكلية، ومعايير التسامح، وأساليب الاختبار والعلامات.
معدات خاصة
التركيبات الخاصة هنا تشير إلى الأحجام الخاصة والأشكال والتسامحات التي تم الاتفاق عليها بين المشتري والمصنع.
المكونات المصنوعة
وتعتبر الأجزاء الجانبية وغيرها من الأجزاء المصنوعة بواسطة لحام محيطي أو تقاطع تصنيع الأنابيب
لا يمكن تطبيق هذا المعيار.
يجب أن يتم ذكر الوحدات بموجب ASME B16.9 في كل من الوحدات SI (المترية) والوحدات العادية للولايات المتحدة.
المعايير المرجعية
لا يعتبر من العملي تحديد الطبعة المحددة لكل معيار ومواصفات في المراجع الفردية.
المنتج الذي تم تصنيعه بما يتماشى مع طبعة سابقة من المعايير المشار إليها ويتوافق في جميع النواحي الأخرى مع هذه المعايير
سيتم اعتبارها متوافقة.
الـ ASME B16.5: أجهزة شفرة الأنابيب والأجهزة المكونة من شفرة: NPS 1 ′′2 من خلال NPS 24 متري / بوصة قياسي
الـ ASME B16.25: للخلفية لحام النهايات
ASME B31: رمز أنابيب الضغط
الـ ASME B313: أنابيب العملية
ASME B36.10M، أنابيب الفولاذ المصنعة المطاوعة والخالية من اللمسات
ASME B36.19M، أنابيب الفولاذ المقاوم للصدأ
كود ASME للكايلرات وأوعية الضغط
ASTM A234/A234M-17، مواصفات أدوات الأنبوب من الفولاذ الكربوني المصنوع والفولاذ المسبوب لل
خدمة درجات الحرارة المتوسطة والعالية
ASTM A403/A403M-16، مواصفات أدوات الأنبوب من الفولاذ المقاوم للصدأ
ASTM A420/A420M-16، مواصفات أدوات الأنبوب من الفولاذ الكربوني المصنع والفولاذ المسبوب لل
خدمة الحرارة المنخفضة
ASTM A815/A815M-14e1، مواصفات أنابيب الفولاذ المقاوم للصدأ من الأنابيب الفيرريتية والفيرريتية/الأوستنيتية والمارتنسيتية
ASTM A960/A960M-16a، مواصفات المتطلبات المشتركة للأنابيب الصلبة المصنوعة
ASTM E29-13، ممارسة لاستخدام الأرقام الهامة في بيانات الاختبار لتحديد الامتثال للمواصفات
ASTM B361-16، ASTM B363-14، ASTM B366/B366M-17: للمواد المعدنية الأخرى (الألومنيوم والتيتانيوم والنيكل والسبائك).
الأسئلة الشائعة/ أسئلة العملاء وأجوبة
السؤال: طلب العميل إصلاحات لحام في A105:
الجواب: معظم المواد المستخدمة في صلب الكربون هي A234WPB. إنها تعادل شظايا A105،
ومع ذلك لا يوجد شيء من هذا القبيل A105 أو A106 بوب لحام التركيب A106 Gr.B هو لصف الأنابيب.
A234WPB المصنوعة من أنابيب A106GR.B. A105 هي مادة من
أن تكون أدوات الضغط العالي أو فلانج
السؤال: طلبات العميل تطبيق توصيلات لحام الظهر:
الجواب: هذا أيضًا تصور خاطئ لأن الستائر متوفرة في A105 و A105 N ، حيث N تعني المعتاد.
ومع ذلك، لا يوجد شيء من هذا القبيل A234WPBN.
أن عملية المعالجة الحرارية الطبيعية تم القيام به، وخاصة بالنسبة للمرفقين والعصا العملاء بحاجة
يجب أن تطلب إصدارات WPL6 عالية الجودة والتي يتم تطبيقها كإجراء قياسي.
السؤال: الزبون نسي أن يذكر جدول الأنابيب:
ج: يتم بيع التشغيلات Buttweld حسب حجم الأنابيب ولكن يجب تحديد جدول الأنابيب لتتناسب مع هوية التشغيل إلى
إذا لم يتم ذكر الجدول الزمني، سنفترض أن جدار قياسي هو مطلوب.
السؤال: ينسى العميل ذكر إصلاحات اللحام أو اللحام بدون خيوط:
ج: تتوفر أدوات لحام الظهر في كل من تكوينات الحامية ودون خيط.
يتم تصنيع الأدوات من الصلب المقاوم للصدأ من أنابيب خالية من الخيط وغالبا ما تكون أغلى.
غير شائعة في أحجام أكبر من 12 ′′. يتم تصنيع أدوات الأنبوب المطاطية من الفولاذ الكربوني المطاطي ERW أو
أنابيب الفولاذ المقاوم للصدأ. وهي متوفرة في الأحجام من 1⁄2 ′′ إلى 72 ′′ وهي أكثر بأسعار معقولة من الأدوات غير الملحومة.

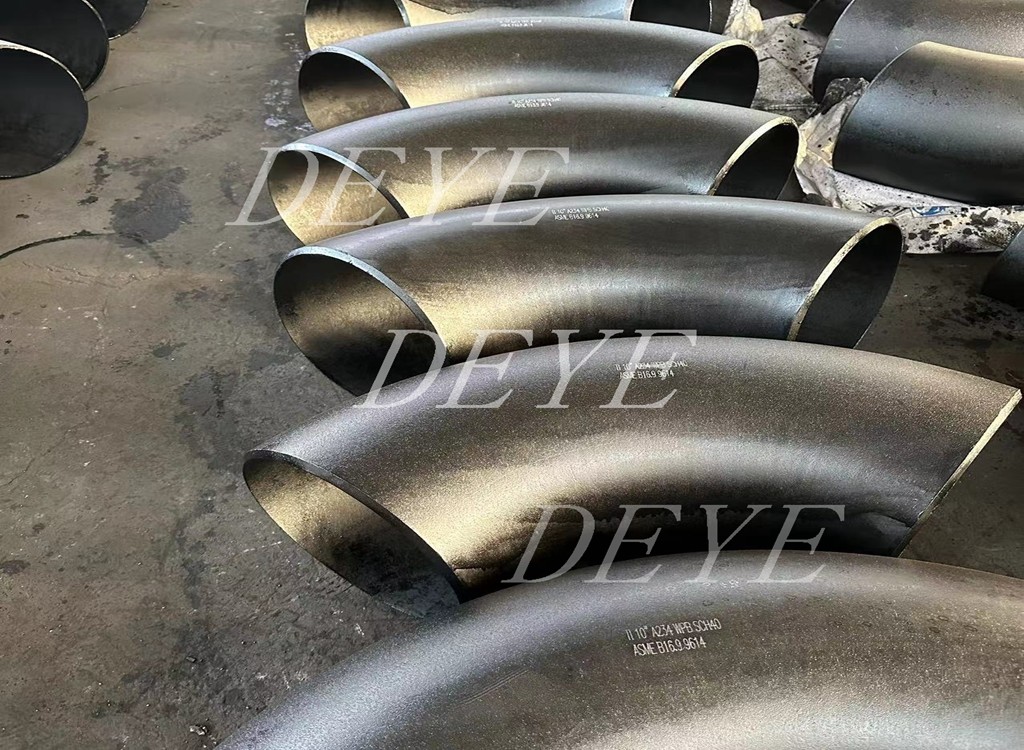

س: ما معنى شعاع قصير (SR) أو شعاع طويل (LR) ؟
الجواب: سوف تسمع في كثير من الأحيان SR45 الكوع أو LR45 الكوع. 45 أو 90 يشير إلى زاوية الانحناء لتناسب مؤخرة
لتغيير اتجاه التدفق.مرفق نصف قطره طويلة (LR 90 المرفق أو LR 45 المرفق) سيكون لها انحناء أنبوب
سيكون 1.5 مرة من حجم الأنابيب. لذلك، LR 90 6 بوصة لديه نصف قطر الانحناء الذي هو 1.5 × حجم الأنابيب الاسمي.
المرفق نصف قطره قصيرة (SR45 أو SR90) لديها انحناء أنبوب الذي يساوي حجم التركيب، لذلك 6 ′′ SR 45
يحتوي على نصف قطر ثني يبلغ 6 ′′ من حجم الأنابيب الاسمي.
س: ما هو 3R أو 3D المرفق أنابيب الوصول؟
الجواب: أولاً، تستخدم المصطلحات 3R أو 3D بمعنى مترادف.
3 مرات حجم الأنابيب الاسمي.
خدمة الشركة
1الدعم الفني
2مراقبة جودة المواد الخام
3التفتيش خلال وقت الإنتاج.
4الاختبار النهائي يشمل سطح، البعد، اختبار PT، اختبار RT، اختبار الموجات فوق الصوتية
5. تقرير الاختبار لكل شحنة
4شروط التسليم المرنة EXW FOB CIF CFR DDP DDU
5طرق الدفع المرنة: LC. TT. DP
6. الحزمة المخصصة تشمل الشعار.
718 شهراً وقت ضمان الجودة
9استبدال مجاني بالبريد الجوي في حالة وجود أي خطأ
10. 24 ساعة للرد على أسئلتك
المنتجات الموصى بها
