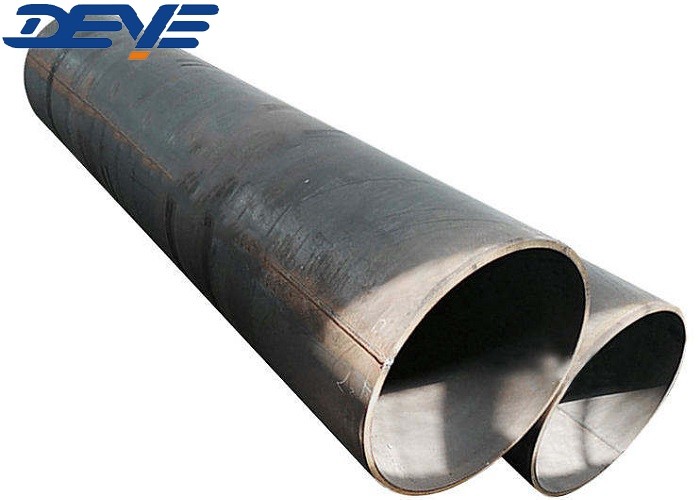

أنابيب لحام بدون خيوط من الفولاذ الكربوني A53GR.B St37 ERW
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 CE |
| رقم الموديل | DY-SP-C05 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 5 أطنان |
| الأسعار | USD600/ each ton |
| تفاصيل التغليف | حالة خشبية ، منصة نقالة ، حزم أو حسب متطلبات العملاء |
| وقت التسليم | 30 يومًا للطلب المعتاد ، 7 أيام لأحجام المخزون |
| شروط الدفع | T / T ، D / P ، L / C. |
| القدرة على العرض | 1000 طن لكل شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعيار | أسم B36.19M، دين، غوست | المواد | A53GR.B /ST37/ API 5L / SS316/SS316L، SS304/304L، SAF2507، SAF2205، UNS31803، UNS32750, 904L، INCONE |
|---|---|---|---|
| الحجم | 1/2" ((DN15) -24" ((DN600)) لـ SMLS 12" ((DN200) -88" ((DN2200) للصيانة | أنواع | الأنابيب غير الملحومة، الأنابيب الملحومة، أنابيب المتفجرات من مخلفات الحرب، أنابيب SAW، أنابيب FAW |
| إبراز | أنابيب لحام ERW,أنابيب لحام غير منسقة من الفولاذ الكربوني,أنابيب astm a53 gr b,Carbon Steel Seamless Welded Pipes,astm a53 gr b pipe |
||
منتوج وصف
أنابيب غير منسقة لحامية من الفولاذ الكربوني A53GR.B St37 ERW
أنابيب ERW (المقاومة الكهربائية المطاطية) المطاطية طولياً ، المصنعة من الشريط / الملفوف ويمكن تصنيعها حتى 24 ̊ OD.
أنابيب ERW الباردة تشكلت من شريط من الصلب سحب من خلال سلسلة من الأدوات وتشكل في أنبوب الذي يتم صهرها من خلال شحنة كهربائية
أنابيب ERW لديها ميزة على الأنابيب السامة من حيث دقة الأبعاد بسبب دقة تسطيح الشريط العالية والتحكم في مواد الأنابيب.أنابيب و أنابيب ERW لديها مستوى عال من صلابة الصدمةأنابيب ERW المعدنية مسبقًا لها خصائص قوية للصدأ ومقاومة للتآكل
أنابيب الفولاذ ERW المستخدمة لنقل الغاز والكائنات السائلة مثل النفط والغاز، يمكن أن تلبي متطلبات الضغط المنخفض والعالي.المزيد والمزيد من أنابيب الصلب ERW المستخدمة في حقول النفط والغازصناعة السيارات وما إلى ذلك
معلومات المنتج/وصف المنتج/المعلومات الأساسية/المواصفات
| الاسم | أنابيب محامية من الفولاذ الكربوني A53GR.B ST37 |
| أنواع | أنابيب الـ SAW، أنابيب LSAW، أنابيب SSAW، أنابيب ERW، أنابيب مصفحة/ أنابيب أنابيب الغلاية من الفولاذ الكربوني، أنابيب الصناعة، أنابيب الفولاذ المقاوم للصدأ، أنابيب الفولاذ المقاوم للصدأ |
| الحجم | أنابيب المنارة OD 219-3200MM أنابيب ERW OD 21.3-219MM |
| سمك |
أنابيب الشفرة ذات سمك 5mm-30mm
بالنسبة أنابيب ERW، نطاق سمك هو 2mm-200mm تقبل التخصيص
سمك الأنابيب السلسة: SCH5S ، SCH10S SCH10 SCH20 SCH30 STD SCH40S ، SCH40 ، SCH80S ، SCH80 ، SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 |
| الطول |
طول عشوائي واحد / طول عشوائي مزدوج / طول ثابت 5m-14m،5.8م، 6م، 10م، 12م، 12م تقبل التخصيص |
| معالجة السطح |
فولاذ الكربون مع سطح عارية، الطلاء الأسود، مطلية، مصقولة، مضادة للتآكل 3PE PP/EP/FBE طلاء الفولاذ المقاوم للصدأ مع سطح من الحمض المخلل أو الملمع. |
| المواد |
* ASTM A53 ، A106 ، A210 ، A252 ، A333 ، الخ * API5L X42 ، API5L X46 ، API5L X52 ، API5L X60 ، API5L X65 ، API5L X70 ، الخ * JIS STPG42، G3454، G3456 الخ؛ * الألمانية St37، St42، St45، St52، DIN1626، DIN17175 * الصينية 20#، Q345، 16Mn الخ P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13CrMo44,30CrMo,A333 GR1(جي آر)3(جي آر)6(جي آر)7، إلخ |
| المعيار |
AASME، ASTM، MSS، JIS، DIN، EN * الأمريكي ASME B36.10M، ASTM، API 5L، API 5CT * JIS اليابانية * DIN الألمانية * الصينية GB * معيار BS |
| إنهاء الاتصال | النهاية العادية / المزدوجة ، محمية بأغطية بلاستيكية على كلا الطرفين ، مقص مربع ، مخروط ، متداخلة ومترافقة. |
| التطبيقات | النفط، الكيماويات، الطاقة، الغاز، المعادن، بناء السفن، البناء، الخ |
| الشحن | بواسطة حاويات 20GP / 40GP ، بواسطة حاويات فضفاضة LCL ؛ سفن السلع الكبيرة ، حاويات مفتوحة فوق |
التقنية/ أوراق البيانات التقنيةمن نوع المواد العادية
| A53 المكونات الكيميائية والخصائص الميكانيكية | ||||||||||||||
| المعيار | الدرجة | المكونات الكيميائية الحد الأقصى | الخصائص الميكانيكية | |||||||||||
| ج | نعم | م | (ب) | S | كيو | نـي | (مو) | سي سي | V | قوة الشد (Mpa) | قوة العائد (Mpa) | الطول (%) | ||
| أيه إس تي إم أيه 53 | أ | 0. 25 | / | 0.95 | 0.05 | 0.1 | 0.4 | 0.4 | 0.2 | 0.4 | 0.08 | ≥330 | ≥205 | ≥ 29. 5 |
| ب | 0.3 | / | 1.2 | 0.05 | 0.1 | 0.4 | 0.4 | 0.2 | 0.4 | 0.08 | ≥415 | ≥ 240 | ≥295 | |
| API 5L المكونات الكيميائية والخصائص الميكانيكية PSL 1: | |||||||||
| الفئة و النوع | المكونات الكيميائية | الخصائص الميكانيكية | |||||||
| C (ماكس) | Mn (ماكس) | P (ماكس) | S (ماكس) | قوة السحب (دقيقة) | قوة العائد (دقيقة) | ||||
| سيس | ام بي اي | ps i | ام بي اي | ||||||
| A25 | CL I | 0.21 | 0. 60 | 0030 | 0030 | 45000 | 310 | 25000 | 172 |
| Cl n | 0. 21 | 0. 60 | 0030 | 0030 | |||||
| أ | 0. 22 | -صفر90 | 0030 | 0030 | 48000 | 331 | 30000 | 207 | |
| ب | 0. 28 | 1.20 | 0030 | 0030 | 60000 | 414 | 35000 | 241 | |
| X42 | 0. 28 | 1.30 | 0030 | 0030 | 60000 | 414 | 42000 | 290 | |
| X46 | 0. 28 | 1.40 | 0030 | 0030 | 63000 | 434 | 46000 | 317 | |
| X52 | 0. 28 | 1.40 | 0030 | 0030 | 66000 | 455 | 52000 | 359 | |
| X56 | 0. 28 | 1.40 | 0030 | 0030 | 71000 | 490 | 56000 | 386 | |
| X60 | 0. 28 | 1.40 | 0030 | 0030 | 75000 | 517 | 60000 | 414 | |
| X65 | 0. 28 | 1.40 | 0030 | 0030 | 77000 | 531 | 65000 | 448 | |
| X70 | 0. 28 | 1.40 | 0030 | 0030 | 82000 | 565 | 70000 | 483 | |
| API 5L المكونات الكيميائية والخصائص الميكانيكية PSL 2: | ||||||||||||
|
فئة و Sort |
المكونات الكيميائية | الخصائص الميكانيكية | ||||||||||
| C (ماكس) | Mn (ماكس) | P (ماكس) | S (ماكس) |
قوة الشد (دقيقة) |
قوة الشد (ماكس) |
قوة الغلة (مليون) |
قوة الغلة (ماكس) |
|||||
| (باي سي) | ام بي اي | (باي سي) | ام بي اي | (باي سي) | ام بي اي | (باي سي) | ام بي اي | |||||
| ب | 0. 24 | 1.20 | 0025 | 0015 | 60000 | 414 | 11000 | 758 | 35000 | 241 | 65000 | 758 |
| X42 | 0. 24 | 1.30 | 0025 | 0.015 | 60000 | 414 | 11000 | 758 | 42000 | 290 | 72000 | 758 |
| X46 | 0. 24 | 1.40 | 0025 | 0.015 | 63000 | 434 | 11000 | 758 | 46000 | 317 | 76000 | 758 |
| X52 | 0. 24 | 1.40 | 0025 | 0015 | 66000 | 455 | 11000 | 758 | 52000 | 359 | 77000 | 758 |
| X56 | 0. 24 | 1.40 | 0025 | 0015 | 71000 | 490 | 11000 | 758 | 56000 | 386 | 79000 | 758 |
| X60 | 0. 24 | 1.40 | 0025 | 0.015 | 75000 | 517 | 11000 | 758 | 60000 | 414 | 82000 | 758 |
| X65 | 0. 24 | 1.40 | 0025 | 0.015 | 77000 | 531 | 11000 | 758 | 65000 | 448 | 87000 | 758 |
| X70 | 0. 24 | 1.40 | 0025 | 0.015 | 82000 | 565 | 11000 | 758 | 70000 | 483 | 90000 | 758 |
| X80 | 0. 24 | 1.40 | 0.025 | 0015 | 90000 | 621 | 12000 | 827 | 80000 | 552 | 100000 | 827 |
تصميم الأبعاد
القياس الخارجي
هوية... قطر الداخل
سمك الحائط
الطول
إذا كان هناك حاجة إلى الحد الأدنى من سمك الجدار ، فمن المسموح بالتغيرات على الجانب الإيجابي فقط
نهاية لحام المؤخرة
ANSI / ASME B16.25-2007
الشكل 4 تفاصيل مؤخرة اللحام لـ GTAW Root Pass [WT > 3mm (0,12 بوصة) إلى 10mm (0,38 بوصة) ، بما في ذلك]
الملاحظات العامة:
أ) هذا التفاصيل تنطبق على غاز التلفستين لحام قوس (GTAW) من مرور الجذر حيث سمك الاسمية هي أكثر من 3 ملم
(ب) الأبعاد الخطية بالميليمترا مع قيم البوصة بين قوسين.
شرط الاستقامة
يتم توفير أنابيب التندارد مستقيمة للعين: للتطبيقات الخاصة
يمكن الاتفاق على الانحراف المسموح به من الخط المستقيم بين المشتري والأنابيب
المصنع: الحد الأقصى للمعايير المسموح بها من الخط المستقيم
إلى طول القياس L يجب الإشارة إليه، على سبيل المثال 1mm/1000mm.
الغرابة
E هو نصف الفرق بين أكبر وأصغر
قيم سمك الجدار (WT) في مقطع عرض واحد.
من حيث المليمترات:
ومع ذلك، يتم التعبير عن الغرابة كنسبة مئوية من متوسط سمك الجدار من هذا المقطع العرضي
متوسط القطر الداخلي والخارجي
D0 هو المتوسط الحسابي بين أصغر وأكبر قطر الأنابيب على أي أنابيب أو أنابيب واحدة
الحد الأدنى من سمك الجدار مطلوبة، والاختلافات مسموح بها على الجانب الإيجابي فقط
البويضات
O هو الفرق بين أكبر وأصغر قطر على أي محيط أنبوب واحد
كنسبة مئوية من متوسط القطر هذا هو:
لا يجب الخلط بين التبويض والغريبة
عملية تصنيع أنابيب المنشار
يتم تصنيع أنابيب المقاومة الكهربائية (ERW) عن طريق تشكيل ورقة من الصلب في حالة باردة إلى شكل أسطواني.
ثم يتم تمرير التيار بين حواف الصلب لتسخين الصلب إلى نقطة يتم فيها إجبار الحواف معا
لتشكيل رابطة دون استخدام مواد ملء لحام.
التطبيق/ الاستخدام
أنابيب الفولاذ المطاوعة بالدوامة تستخدم على نطاق واسع في النفط والغاز الطبيعي والماء وغيرها من أنابيب نقل المياه السائلة القابلة للاشتعال وغير القابلة للاشتعال وتوزيعها ،الهياكل الفولاذية للبناء وغيرها من الأغراض العامة من خلال مجموعة واسعة من الأحجام.
الأسئلة الشائعة: أسئلة وأجوبة
س: ما هو الفرق بين أنابيب ERW وأنابيب SAW؟
أنابيب ERW
أنابيب ERW ، والمعروفة أيضًا باسم أنابيب لحام المقاومة الكهربائية ، يتم تصنيعها عن طريق لف ورقة من الفولاذ مسطحة إلى شكل أنبوب. ثم يتم تسخين حوافها وضغطها معًا لإنشاء لحام.الصلح الناتج تقريباً بلا خلط، مما يجعل أنابيب ERW مثالية للتطبيقات التي تتطلب دقة عالية وإنهاءات سلسة. تستخدم أنابيب ERW عادة في هياكل المباني والآلات وصناعات السيارات.
مزايا أنابيب ERW
أنابيب ERW أرخص من أنابيب SAW.
فهي أسهل في التصنيع ولديها سطح أكثر سلاسة.
يمكن استخدام أنابيب ERW لمجموعة واسعة من التطبيقات.
عيوب أنابيب ERW
أنابيب ERW لديها قدرة أقل على مقاومة الضغط مقارنة أنابيب SAW.
يميلون إلى وجود لحام أضعف من أنابيب رأي.
أنابيب ERW أكثر عرضة للصدأ.
أنابيب رأي
أنابيب SAW ، المعروفة أيضًا باسم أنابيب لحام القوس الغارق ، يتم تصنيعها عن طريق تسخين حواف لوحات الصلب أو الملفات تحت الضغط لإنشاء لحام.تستخدم أنابيب SAW عادة في صناعة النفط والغاز لنقل النفط والغاز من مواقع الحفر على الأرض والبحر.
مزايا أنابيب SAW
أنابيب SAW لديها قدرة أعلى على تحمل الضغط مقارنة أنابيب ERW.
لديهم لحام أقوى من أنابيب ERW.
أنابيب الـ SAW أقل عرضة للصدأ.
عيوب أنابيب الـ SAW
أنابيب SAW أغلى من أنابيب ERW.
من الصعب تصنيعها ولديها سطح خشن.
تستخدم أنابيب SAW بشكل رئيسي في النفط والغاز ويمكن أن تكون أفضل لصناعات أخرى.
استخدام أنابيب ERW
أنابيب ERW مثالية للتطبيقات التي تتطلب التشطيب السطحي السلس والأبعاد الدقيقة. فهي مناسبة أيضًا للمشاريع التي تتطلب قدرة ضغط أقل وميزانية أقل.أنابيب ERW تستخدم عادة في هياكل المبانيصناعات السيارات.
استخدم أنابيب رأي
أنابيب SAW مثالية للمشاريع التي تتطلب قدرة ضغط أعلى وحلف أقوى. وهي تستخدم عادة في النفط والغاز كأنابيب لنقل النفط والغاز.إذا كنت تعمل في مشروع نفط وغاز وتريد حماية أنابيبك من التآكل، فكر في الحصول على طبقة إيبوكسي متصلة بالاندماج على أنابيبك
السؤال: ما هو تحمل الأنابيب السلسة
ج: معدل التسامح للأبعاد لـ API 5L / A106GR.B الأنابيب السلسة.
1بالنسبة للقطر الخارجي أقل من 2 3/8 بوصة (60.3 ملم) ، مساحة التسامح قطر جسم الأنابيب +/- 0.5 ملم. نهاية الأنابيب +/- 0.5 ملم؛ خارج مستوى التسامح لهيئة الأنابيب هو 0.9 ملم (0.036 بوصة) ، نهاية الأنابيب 0.6 ملم (0.036 ملم).024 ملم).
2بالنسبة لـ OD يساوي أو أكبر من 2 3/8 بوصة (60.3) إلى 24 بوصة (610 مم) ، (تسامح قطر) لجسد الأنابيب هو +/- 0.0075D، نهاية الأنابيب +/- 0.005D ولكن ماكس إلى +/-1.6 مم (0.063 مم) ؛
مساحة التسامح حولية لهيئة الأنابيب ≤0.015D ، نهاية الأنابيب ≤0.01D.
(في حالة الاتفاق مع الشركة المصنعة والعميل، يمكن تطبيق معايير تحمل أكثر صرامة)
3لسمك الحائط
أقل من 4 ملم (0 0157 بوصة) ، و +0.6 (0.024 ملم) ، -0.5 ملم (0.020 بوصة) ؛
بالنسبة لـ API 5L، سمك أنابيب الفولاذ السامة في 4 ملم إلى 10 ملم (0.394 بوصة) ، +0. 150 طن، -0.125 طن.
بالنسبة لخط الأنابيب السلسة من 10 ملم إلى 25 ملم (0.984 بوصة) ، +/- 0.125 طن.
سمك الحائط ≥25 ملم، +3.7 ملم أو +0.1 طن (إذا كان أكبر) و -3.0 ملم (0.120 بوصة) أو -0.1 طن (إذا كان أكبر).
t للسمك،
4بالنسبة للمستقيمة، الحد الأقصى للطول الكامل، التسامح الحد الأقصى 0.15٪ من الطول.
5يجب أن يكون المستقيم، الحد الأقصى للانحراف في نهاية الأنابيب، ≤0.3 ملم / م.
6الطول +/- 200 ملم للشكل العام، +/- 25.4 ملم للشكل الخاص
