HDG أنابيب لحامية خالية من اللحام مغطاة ساخنة مع PE BE BSPT NPT
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 CE |
| رقم الموديل | DY-SP-C07 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 5 أطنان |
| الأسعار | USD600/ each ton |
| تفاصيل التغليف | حالة خشبية ، منصة نقالة ، حزم أو حسب متطلبات العملاء |
| وقت التسليم | 30 يومًا للطلب المعتاد ، 7 أيام لأحجام المخزون |
| شروط الدفع | T / T ، D / P ، L / C. |
| القدرة على العرض | 1000 طن لكل شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعيار | أسم B36.19M، دين، غوست | المواد | SS316/SS316L، SS304/304L، SAF2507، SAF2205، UNS31803، UNS32750, 904L، INCONEL625 |
|---|---|---|---|
| الحجم | 1/2" ((DN15) -24" ((DN600)) لـ SMLS 12" ((DN200) -88" ((DN2200) للصيانة | أنواع | الأنابيب غير الملحومة، الأنابيب الملحومة، أنابيب المتفجرات من مخلفات الحرب، أنابيب SAW، أنابيب FAW |
| إبراز | أنابيب مقاومة بلا خيوط من الزنك البارد,أنابيب لحامية بدون خيوط ASME B36.19M,أنابيب الفولاذ المصنوعة من الصلب المغلف,Seamless Welded Pipes ASME B36.19M,GOST Galvanized Steel Pipes |
||
منتوج وصف

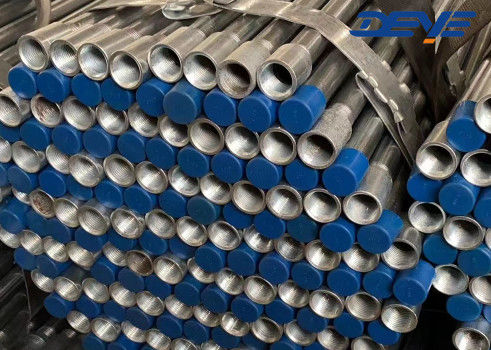

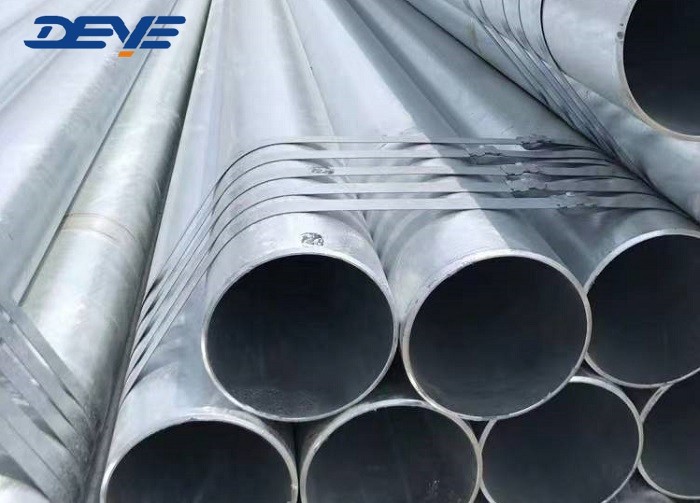

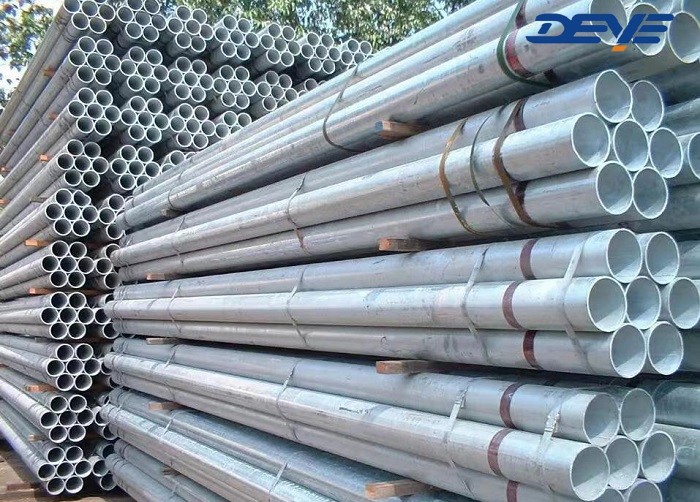

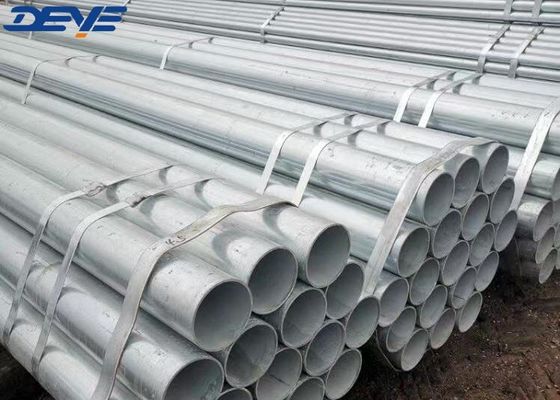

أنابيب HDG غير ملتحمة أو مصفحة مع PE BE BSPT NPT
أنابيب الغلاف الصلبي الساخن (HDG) ، كما هو موضح ، هي عملية غمر الصلب المصنوع في غلاية أو حوض من الزنك المنصهر.
الغسيل الحراري (HDG) هو عملية طلاء مواد الصلب بطبقة من الزنك.
تتراوح سمك الطلاء المعلب النموذجي بين 3-8 ميل (75-200 ميكرون). عند تصميم وتفاصيل الثقوب المقطوعة ،
الممارسة المثلى تشير إلى أن الثقب يتم استخدامه بعد التصبغ ، وإزالة الطلاء على سطح التزاوج الداخلي.
ميزة الحرارة المغطاة بالزيت
1. تكلفة أولية أقل. غلفانيزينغ الغطس الساخن عادة ما يكون أقل تكلفة أولية بالمقارنة مع غيرها من الحماية المقارنة المحددة عادة
الطلاء للصلب. ارتفعت تكلفة تطبيق الطلاءات كثيفة العمالة مثل الطلاء أكثر بكثير من تكلفة التغليف الساخن المطبق في المصنع.
2. تكلفة صيانة أقل / تكلفة أقل على المدى الطويل. حتى في الحالات التي تكون فيها التكلفة الأولية للغلفان الساخن أعلى من الطلاءات البديلة ،
دائما أكثر فعالية من حيث التكلفة، وذلك بسبب انخفاض تكاليف الصيانة خلال حياة خدمة أطول.
كما أن برامج الصيانة لها دائما تأثير سلبي على الإنتاجية.
3العمر الطويل: العمر المتوقع لطلاءات الغلاف الجوال الحار على الأعضاء الهيكلية يزيد عن 50 عاما في معظم البيئات الريفية، وبين
10 إلى 30 سنة في معظم البيئات الحضرية والساحلية المآكلة.
4تحضير السطح: الغمر في الحمض يضمن تنظيف متساو للسطح الفولاذي، في المقابل يجب تطبيق طلاءات عضوية على المواد الهشاشة التي يتم تنظيفها بالنفجار
السطوح (عادة ما تكون وفقاً لمعيار ISO 8501 - 1 إلى SA 2) ويتم التحقق منها من خلال فحص من قبل طرف ثالث. بالإضافة إلى ذلك ، فإن تطبيق الطلاء العضوي محدود من حيث السائد
درجة حرارة البيئة والرطوبة النسبية. هذا يضيف إلى تكلفة تطبيق نظام طلاء ثقيل.
5الالتصاق. الطلاء المغلف بالدفء الساخن مرتبط بالمعادن بالسطح الصلبي.
6صديقة للبيئة. الطلاء ليس ساماً، ولا يحتوي على مواد متقلبة.
7سرعة تطبيق الطلاء. يمكن تطبيق طبقة واقية كاملة في دقائق، نظام طلاء متعدد الطبقات مماثل، قد يتطلب ما يصل إلى أسبوع.
لا تتأثر الظروف الجوية بالتطبيق الفعال للطلاء المغلف بالغليان الساخن.
معلومات المنتج/المعلومات الأساسية/المواصفات
| الاسم | أنابيب HDG غير ملتحمة أو مصفحة مع PE BE BSPT NPT |
| أنواع | الصناعات الصناعية، صناعة الأنابيب المطاطية، أنابيب الصلب الزنك |
| الحجم | DN: بدون خيط / لحام :10-914mm 3/8 "-36" |
| سمك |
سمك الجدار: SCH5S ، SCH10S SCH10 SCH20 SCH30 STD SCH40S ، SCH40 ، SCH80S ، SCH80 ، SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 2mm-120mm تقبل التخصيص |
| الطول |
طول عشوائي واحد / طول عشوائي مزدوج / طول ثابت 5m-14m،5.8م، 6م، 10م، 12م، 12م تقبل التخصيص |
| معالجة السطح |
فولاذ الكربون مع سطح عارية، الطلاء الأسود، مطلية، مصقولة، مضادة للتآكل 3PE PP/EP/FBE طلاء الفولاذ المقاوم للصدأ مع سطح من الحمض المخلل أو الملمع. |
| المواد |
الصلب الكربوني: 10#، 20#، 45#، ASTM A105 الخ * ASTM A53 ، A106 ، A210 ، A252 ، A333 ، الخ * API5L X42 ، API5L X46 ، API5L X52 ، API5L X60 ، API5L X65 ، API5L X70 ، الخ * JIS STPG42، G3454، G3456 الخ؛ * الألمانية St37، St42، St45، St52، DIN1626، DIN17175 * الصينية 20#، Q345، 16Mn الخ P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13CrMo44,30CrMo,A333 GR1(جي آر)3(جي آر)6(جي آر)7، إلخ |
| المعيار |
AASME، ASTM، MSS، JIS، DIN، EN * الأمريكي ASME B36.10M، ASTM، API 5L، API 5CT * JIS اليابانية * DIN الألمانية * الصينية GB * معيار BS |
| إنهاء الاتصال | النهاية العادية / المزدوجة ، محمية بأغطية بلاستيكية في كلا الطرفين ، مقص مربع ، مخروط ، BSPT NPT متداخلة وربط. |
| التطبيقات | النفط، الكيماويات، الطاقة، الغاز، المعادن، بناء السفن، البناء، الخ |
| الشحن | بواسطة حاويات 20GP / 40GP ، بواسطة حاويات فضفاضة LCL ؛ سفن السلع الكبيرة ، حاويات مفتوحة فوق |
التقنية/ أوراق البيانات التقنية
| الأحجام العادية من أنابيب الفولاذ المغلف | |||||
| DN | الملاحظة | OD (ملم) | WT (ملم) | أجزاء/حزمة | الطول العادي: 5.7m، 5.8m، 6.0m، 6.4بالإضافة إلى ذلك، يمكننا أن نجعل الطلب بالنسبة لك وفقا لطول طلبك. |
| 15 | نصف | 19mm-21.3mm | 1.5 ملم - 3.0 ملم | 217 | |
| 20 | 3/4 " | 25mm-26.9mm | 1.5 ملم - 3.0 ملم | 169 | |
| 25 | 1" | 32mm-33.7mm | 1.5 ملم - 3.0 ملم | 127 | |
| 32 | 1.1/4" | 40mm-42.4mm | 1.5 ملم -4.0 ملم | 91 | |
| 40 | 1.1/2" | 47mm-48.3mm | 1.5 ملم -4.0 ملم | 91 | |
| 50 | 2" | 58mm-60.3mm | 1.5 ملم -4.0 ملم | 61 | |
| 65 | 2.1/2" | 73mm-76.1mm | 1.5 ملم -4.0 ملم | 37 | |
| 80 | 3" | 87mm-88.9mm | 1.5 ملم -9.5 ملم | 37 | |
| 100 | 4" | 113mm-114.3mm | 2.0 ملم -9.5 ملم | 19 | |
| 125 | 5" | 140mm-141.3mm | 3.0 ملم -9.5 ملم | 19 | |
| 150 | 6" | 165mm-168.3mm | 3.0mm-12.0mm | 19 | |
| 200 | 8" | 219.1 | 3.2 ملم - 12.0 ملم | 7 | |
| 250 | 10 " | 273 | 3.2 ملم - 12.0 ملم | 5 أو 1 | |
| 300 | 12" | 323.9mm-325mm | 6.0mm-15mm | 3 أو 1 | |
| 350 | أربعة عشر | 355mm-355.6mm | 8.0mm-15mm | 1 | |
| 400 | 16" | 406.4ملم | 8.0 ملم-20 ملم | 1 | |
| 450 | 18" | 457ملم | 9.0mm-23mm | 1 | |
| 500 | 20" | 508ملم | 9.0mm-23mm | 1 | |
| 550 | 22" | 558.8ملم | 9.0mm-23mm | 1 | |
| 600 | 24" | 609.6ملم | 9.0mm-23mm | 1 | |
قائمة سمك الأنابيب السلسة وفقًا لمعيار ANSI B3610
الوحدة: MM
| الـ NPS | المقياس الخارجي | سمك مختلف مع تساهل +-12.5% | |||||||
| أمراض جنسية | Sch40 | Sch60 | XS | ش80 | (شيل 20) | Sch160 | XXS | ||
| 1/8 | 10. 3 | 1. 73 | 1. 73 | | 2. 41 | 2. 41 | | | |
| 1/4 | 13. 7 | 2. 24 | 2. 24 | | 3. 02 | 3. 02 | | | |
| 3/8 | 17. 1 | 2. 31 | 2. 31 | | 3. 20 | 3. 20 | | | |
| نصف | 21. 3 | 2. 77 | 2. 77 | | 3. 73 | 3. 73 | | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 2. 87 | 2. 87 | | 3. 91 | 3. 91 | | 5. 56 | 7. 82 |
| 1 | 33.4 | 3. 38 | 3. 38 | | 4. 55 | 4. 55 | | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 3. 56 | 3. 56 | | 4. 85 | 4. 85 | | 6. 35 | 9. 70 |
| واحد ونصف | 48. 3 | 3. 68 | 3. 68 | | 5. 08 | 5. 08 | | 7. 14 | 10. 15 |
| 2 | 60. 3 | 3. 91 | 3. 91 | | 5. 54 | 5. 54 | | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 5. 16 | 5. 16 | | 7. 01 | 7.01 | | 9. 53 | 14. 02 |
| 3 | 88. 9 | 5. 49 | 5. 49 | | 7. 62 | 7. 62 | | 11. 13 | 15. 24 |
| ثلاثة ونصف | 101. 6 | 5. 74 | 5. 74 | | 8. 08 | 8. 08 | | | |
| 4 | 114. 3 | 6.02 | 6. 02 | | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 6. 55 | 6. 55 | | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 7. 11 | 7. 11 | | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | |
| 16 | 406. 4 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | |
| 18 | 457. 2 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | |
| 20 | 508. 0 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | |
| 22 | 558. 8 | 9. 53 | | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | |
| 24 | 609. 6 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | |
| 26 | 660.4 | 9. 53 | | | 12. 70 | | | | |
| 28 | 711.2 | 9. 53 | | | 12. 70 | | | | |
| 30 | 762. 0 | 9. 53 | | | 12. 70 | | | | |
| 32 | 812. 8 | 9. 53 | 17. 48 | | 12. 70 | | | | |
| 34 | 863. 6 | 9. 53 | 17. 48 | | 12. 70 | | | | |
| 36 | 914. 4 | 9. 53 | 17. 48 | | 12. 70 | | | | |
| 38 | 965.2 | 9. 53 | | | 12. 70 | | | | |
| 40 | 1016. 0 | 9. 53 | | | 12. 70 | | | | |
| 42 | 1066. 8 | 9. 53 | | | 12. 70 | | | | |
| 44 | 1117. 6 | 9. 53 | | | 12. 70 | | | | |
| 46 | 1168.4 | 9. 53 | | | 12. 70 | | | | |
| 48 | 1219. 2 | 9. 53 | | | 12. 70 | | | | |
تصميم الأبعاد
القياس الخارجي
هوية... قطر الداخل
سمك الحائط
الطول
إذا كان هناك حاجة إلى الحد الأدنى من سمك الجدار ، فمن المسموح بالتغيرات على الجانب الإيجابي فقط
نهاية لحام المؤخرة
ANSI / ASME B16.25-2007
الشكل 4 تفاصيل مؤخرة اللحام لـ GTAW Root Pass [WT > 3mm (0,12 بوصة) إلى 10mm (0,38 بوصة) ، بما في ذلك]
الملاحظات العامة:
أ) هذا التفاصيل تنطبق على غاز التلفستين لحام قوس (GTAW) من مرور الجذر حيث سمك الاسمية هي أكثر من 3 ملم
(ب) الأبعاد الخطية بالميليمترا مع قيم البوصة بين قوسين.
شرط الاستقامة
يتم توفير أنابيب التندارد مستقيمة للعين: للتطبيقات الخاصة
يمكن الاتفاق على الانحراف المسموح به من الخط المستقيم بين المشتري والأنابيب
المصنع: الحد الأقصى للمعايير المسموح بها من الخط المستقيم
إلى طول القياس L يجب الإشارة إليه، على سبيل المثال 1mm/1000mm.
الغرابة
E هو نصف الفرق بين أكبر وأصغر
قيم سمك الجدار (WT) في مقطع عرض واحد.
من حيث المليمترات:
ومع ذلك، يتم التعبير عن الغرابة كنسبة مئوية من متوسط سمك الجدار من هذا المقطع العرضي
متوسط القطر الداخلي والخارجي
D0 هو المتوسط الحسابي بين أصغر وأكبر قطر الأنابيب على أي أنابيب أو أنابيب واحدة
الحد الأدنى من سمك الجدار مطلوبة، والاختلافات مسموح بها على الجانب الإيجابي فقط
البويضات
O هو الفرق بين أكبر وأصغر قطر على أي محيط أنبوب واحد
كنسبة مئوية من متوسط القطر هذا هو:
لا يجب الخلط بين التبويض والغريبة
العملية المكثفة
الأسئلة الشائعة: أسئلة وأجوبة
س: ما هو الفرق بين الأنابيب الخالية من اللحام والأنابيب الخالية من اللحام؟
أ:لا ينبغي الخلط بين أنابيب الفولاذ الخالية من اللحام وأنابيب الخالية من اللحام. في الواقع ، هناك بعض الاختلافات الهامة بين الأنابيب والأنابيب ، والتي ليست مجرد معنوية.كلمة "الأنابيب" تنطبق على أي أنابيب تستخدم لنقل السوائل، حيث أن كلمة "أنبوب" تنطبق على الأقسام الأنبوبية (من أشكال مختلفة ، مستديرة ، بيضاء أو مربعة) المستخدمة للتطبيقات الهيكلية / الميكانيكية ، أنظمة الأجهزة ،وبناء معدات الضغط مثل الغلايات، ومبادلات الحرارة، والحرارة الفائقة.
السؤال: ما هو تحمل الأنابيب السلسة
أ:مساحات التسامح لـ API 5L / A106GR.B الأنابيب السلسة.
1بالنسبة للقطر الخارجي أقل من 2 3/8 بوصة (60.3 ملم) ، مساحة التسامح قطر جسم الأنابيب +/- 0.5 ملم. نهاية الأنابيب +/- 0.5 ملم؛ خارج مستوى التسامح لهيئة الأنابيب هو 0.9 ملم (0.036 بوصة) ، نهاية الأنابيب 0.6 ملم (0.036 ملم).024 ملم).
2بالنسبة لـ OD يساوي أو أكبر من 2 3/8 بوصة (60.3) إلى 24 بوصة (610 مم) ، (تسامح قطر) لجسد الأنابيب هو +/- 0.0075D، نهاية الأنابيب +/- 0.005D ولكن ماكس إلى +/-1.6 مم (0.063 مم) ؛
مساحة التسامح حولية لهيئة الأنابيب ≤0.015D ، نهاية الأنابيب ≤0.01D.
(في حالة الاتفاق مع الشركة المصنعة والعميل، يمكن تطبيق معايير تحمل أكثر صرامة)
3لسمك الحائط
أقل من 4 ملم (0 0157 بوصة) ، و +0.6 (0.024 ملم) ، -0.5 ملم (0.020 بوصة) ؛
بالنسبة لـ API 5L، سمك أنابيب الفولاذ السامة في 4 ملم إلى 10 ملم (0.394 بوصة) ، +0. 150 طن، -0.125 طن.
بالنسبة لخط الأنابيب السلسة من 10 ملم إلى 25 ملم (0.984 بوصة) ، +/- 0.125 طن.
سمك الحائط ≥25 ملم، +3.7 ملم أو +0.1 طن (إذا كان أكبر) و -3.0 ملم (0.120 بوصة) أو -0.1 طن (إذا كان أكبر).
t للسمك،
4بالنسبة للمستقيمة، الحد الأقصى للطول الكامل، التسامح الحد الأقصى 0.15٪ من الطول.
5يجب أن يكون المستقيم، الحد الأقصى للانحراف في نهاية الأنابيب، ≤0.3 ملم / م.
6الطول +/- 200 ملم للشكل العام، +/- 25.4 ملم للشكل الخاص
