EPDM NBR اثنين من الكرات الكرة المزدوجة المطاطية التوسع المشترك مع اللحاء المغلف

EPDM NBR اثنين كرة إثنين كرة مطاط المفاصل مع شفرة مغلفة

المفاصل المطاطية المرنة ، المختصرة باسم المفاصل المطاطية ، هي مفصل يتكون من أجزاء المطاط المقاومة بالنسيج والمفاصل المتحركة المسطحة ،

شرائح معدنية أو شرائح أنابيب ملفوفة ، تستخدم لعزل اهتزازات خطوط الأنابيب ، والحد من الضوضاء ، وتعويض التحول.

وهو مفصل أنابيب ذو مرونة عالية، وضيق الهواء عالية، ومقاومة متوسطة، ومقاومة الطقس.

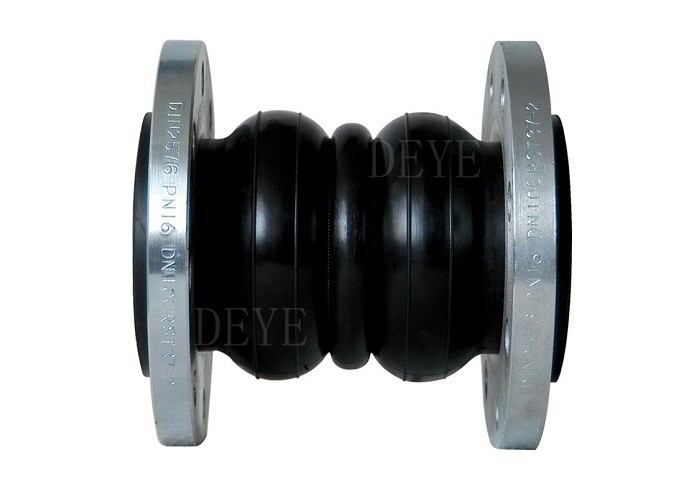

المفاصل المطاطية المزدوجة الكرة مع اثنين من الموجات من الخارج ، والفلينجز المثبتة مع الزنك البارد / سطح مكبّل.
يمكن أن تكون الأطراف المجهزة بمادة فولاذ الكربون والفولاذ المقوى والفولاذ المقاوم للصدأ

مادة قطع الغيار الرئيسية

نطاق التوريد

ضغط التصميم

التقنية/ أوراق البيانات التقنية

المفاصل التوسعية من المطاط المزدوج

الخصائص

امتصاص الحركات المحورية (التوسع والضغط)
الحركة المحورية هي التغيير في طول البعد من النفخات من طولها الحر في
الاتجاه المتوازي مع محورها الطولي

امتصاص الحركات الجانبية
الحركة الجانبية هي الانتقال النسبي لطرف واحد من النفخات إلى الطرف الآخر في اتجاه عمودي على محورها الطولي.

يمتص الحركات الزاوية والتواءية
الحركة الزاوية هي التحول الدواري للمحور الطويل للنابضات نحو نقطة دوران. يشير التواء إلى تدوير واحدة
نهاية النفخة بالنسبة للنهاية الأخرى، حول خط وسط النفخة

خفض الاهتزاز
المفاصل الموسعة المطاطية عزل أو تقليل الاهتزازات الناجمة عن المعدات.
من الاهتزازات يقلل ويحمي المعدات من هذه الآثار الضارة

إرسال الصوت الخافت
تميل مفاصل التوسع المطاطية إلى تخفيف انتقال الصوت بسبب واجهة المطاط الفولاذية للمفاصل والشرائح المزدوجة.

كتيب وملاحظات تركيب المفصل المطاطي

1يجب أن يكون تركيب مفاصل التوسع وفقا لتوسع الأنابيب

رسومات البناء وتعليمات التثبيت المطلوبة.

2يجب أن تكون المفاصل التوسعية لخط الأنابيب

ويمكن جعل مفاصل التوسع لتلعب دورا، لذلك يجب أن يكون التوجه وتثبيت الإعدادات وفقا صارمة لإدارات التصميم من المعلومات التقنية.مبدأ تحديد الدعم الثابتالرجاء الاطلاع على "دليل تركيب مفاصل التوسع".

3، مع مفصل توسع النفخات يتم تشكيلها مع لوحة معدنية رقيقة، لذلك فقدت في التحرك، رفع واللحام يجب أن تكون حذرة من ضرب الفترة، الخدش، قوس،بقع الحامية والأسباب الأخرى لتلف النفخات.

4، يجب إزالة قبل تركيب والأنابيب النفخة الجسم الأجنبي لضمان حركة طبيعية النفخة.

5، على تدفق وسائل الإعلام طلبات لتوسيع المفاصل يجب أن تكون مطلوبة لتثبيت أسهام التدفق.

6، من أجل جعل النفخات في حالة عمل جيدة،لا يمكن تثبيت مفاصل التوسع في التشوه، بما في ذلك محوري، جانبي، خطأ تركيب أنابيب نقل الدوران.

7، تم تثبيت مفاصل التوسع، وتشغيل في النظام قبل التحرك لإزالة كل اللوحة الصفراء تفقد المسمار ثابت

8، لا يخضع مرفق التوسع الألياف النسيجية إلى تحريك السحب بسبب تركيب لإجراء السليم من الضغط المسبق، لا يمكن أن الانحراف خط الأنابيب،الانتقال والامتداد المحوري، تجدر الإشارة إلى أن حلقة مرنة من حماية ضد الخدوش، وضعت في أقرب وقت ممكن لتفكيك لوحة دعم، بحيث في حالة عمل طبيعية.

التطبيق:

النفط والغاز، تحلية المياه، أنظمة التبريد، المضخات، المصانع الكيميائية، التدفئة، التهوية
وتكييف الهواء، بناء السفن، التطبيقات البحرية، محطات معالجة المياه
مياه الصرف الصحي، أنظمة الأنابيب الصحيّة، مصانع الخضروات والورق، أنظمة الأنابيب للمياه المبردة أو الساخنة، أنظمة التبريد توليد الطاقة، مصانع الفوسفات، مياه الشرب، عملية الغذاء
