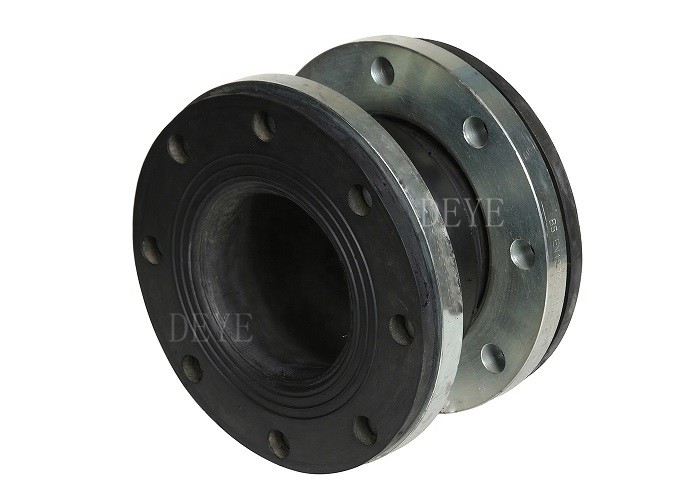

مفاصل توسع مطاطية كرة واحدة ذات كرة واحدة مع مطاطي FF كامل الوجه
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 PED |
| رقم الموديل | DY-RJ-U06 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 10PCS |
| الأسعار | USD2-USD25 each |
| تفاصيل التغليف | علبة كرتون + رقائق خشبية أو كرتون + منصات نقالة |
| وقت التسليم | 20 يومًا للطلب المعتاد ، 7 أيام للعناصر المخزنة |
| شروط الدفع | T/T، L/C، D/P |
| القدرة على العرض | 1000 قطعة شهر واحد |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| أنواع | نوع المجال الفردي، نوع المجال المزدوج، نوع المجال المزدوج، نوع الكرة المزدوجة، نوع تركيبات الاتحاد | مادة المطاط | EPDM، NBR، BUNA، النيوبرين، VITON، PTFE، هيبالون |
|---|---|---|---|
| نوع شفة | HDG، الكهربائية، المغلفة، مغلفة بالزنك، الفولاذ المقاوم للصدأ | ضغط العمل | PN10 PN16 PN25 CL150LBS 150# |
| الحجم | "2" (DN50MM) - 24" ((DN600MM) | ||
| إبراز | مفاصل توسع كرة واحدة,مفاصل التوسع الكروية الواحدة,مفصل توسع مطاطي أحادي الكرة PN10,Single Sphere Expansion Joints,PN10 single sphere rubber expansion joint |
||
منتوج وصف
كرة واحدة واحدة مطاطية مفصل التوسع مع وجه كامل مطاط FF
المفصل التوسعي هو مكون يضيف المرونة لنظام الأنابيب. عند استخدام المفصل التوسعي،كم عدد النوع الذي يجب استخدامه يحدده تخطيط الأنابيب وبارامترات التشغيلأيضا المعدات المتصلة تحدد متى لاستخدامها. المهندسين المصنع والمهندسين ومصممي الأنابيب إدماج المفاصل التوسعية بشكل روتيني في أنظمة الأنابيب الخاصة بهم، لأنهابالإضافة إلى إضافة المرونة في التصميم، تقليل التكاليف من خلال إزالة تعقيد نقاط التثبيت، وتقليل متطلبات المساحة العامة لنظام الأنابيب.
يتم تفضيل مفاصل التوسع المطاطية على مفاصل التوسع المعدنية في حالة انخفاض درجات الحرارة،الوسائط غير العدوانية وعندما تكون هناك حاجة للحد من الضوضاء وكذلك الاهتزازات التي تحدث في نظام الأنابيب.
مادة قطع الغيار الرئيسية
| الغطاء | EPDM، NBR، Hypalon، NR، PTFE |
| تعزيز الأقمشة | نايلون |
| أنبوب | EPDM، NBR، Hypalon، NR، PTFE |
| حلقات الاحتفاظ | الفولاذ |
| الشريط | فولاذ الكربون، الفولاذ المقاوم للصدأ، SS المزدوج |
نطاق التوريد
| نطاق الحجم | DN50-DN800 |
|
|
PN10 PN16 PN25 للمطاط |
| PN10, PN16, PN25, PN40, PN64, PN100 لنوع المعدن |
ضغط التصميم
| الصحافة العاملة ((بار)) | 10 | 16 | 25 |
| ضغط الانفجار ((بار) | 30 | 48 | 55 |
| الفراغ ((mmHg) | 400 | 650 | 750 |
التقنية/ أوراق البيانات التقنية
مفصل توسع مطاطي كروي أحادي الكرة
مقاس مفصل المطاط PN16
| القطر الاسمي DN |
الطول L ((ملم)
|
رقم المسمار n |
"فلانج هولز" |
ديا. من دائرة المسامير
|
تحرك المحوري (ملم) |
الانتقال الجانبي
|
زاوية الانحناء
|
|||
| (ملم) | في | التمدد | (كومب)التركيز | |||||||
| 32 | 11/4 | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | 11/2 | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | 21/2 | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10u | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
أبعاد المفاصل المطاطية 150LBS
| القطر الاسمي DN | الطول L ((ملم) | ب | لا المسمار |
شرائح من ثقوب الشريط | (ديا) من دائرة (بولت) ، (بي سي دي) | تحريك المحوري | الانتقال الجانبي | زاوية الانحناء | |||
|
ملم |
|||||||||||
| (ملم) | L1 | L2 | التمدد | الضغط | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +95 | 13 | ± 13 | ± 15 درجة |
| 32 | 1 1/4 | 152 | 130 | 16 | 4 | 16 | 89 | +95 | 13 | ± 13 | ± 15 درجة |
| 40 | 1-1/2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +95 | -13 | ± 13 | ± 15 " |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +95 | 13 | ± 13 | ± 15 " |
| 65 | 2-1/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +95 | -13 | ± 13 | ± 15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +95 | -13 | ± 13 | ± 15 درجة |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +95 | 16 | ± 13 | ± 15 درجة |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +95 | -16 | ± 13 | ± 15 درجة |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +95 | -16 | ± 13 | ± 15 درجة | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +95 | -16 | ± 13 | ± 15 درجة |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ± 19 | ± 15 درجة |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ± 19 | ± 15 درجة |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | -19 | ± 19 | ± 15 درجة |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | -19 | ± 19 | ± 15 درجة |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | -19 | ± 19 | ± 15 درجة |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | -19 | ± 19 | ± 15 درجة |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | -19 | ± 19 | ± 15 درجة |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | -19 | ± 19 | ± 15 درجة |
الخصائص
امتصاص الحركات المحورية (التوسع والضغط)
الحركة المحورية هي التغيير في طول البعد من النفخات من طولها الحر في
الاتجاه المتوازي مع محورها الطولي.
امتصاص الحركات الجانبية
الحركة الجانبية هي الانتقال النسبي لطرف واحد من النفخات إلى الطرف الآخر في اتجاه عمودي على محورها الطولي.
يمتص الحركات الزاوية والتواءية
الحركة الزاوية هي التحول الدواري للمحور الطويل للنابضات نحو نقطة دوران. يشير التواء إلى تدوير واحدة
نهاية النفخة بالنسبة للنهاية الأخرى، حول خط وسط النفخة.
خفض الاهتزاز
المفاصل الموسعة المطاطية عزل أو تقليل الاهتزازات الناجمة عن المعدات.
من الاهتزازات يقلل ويحمي المعدات من هذه الآثار الضارة
إرسال الصوت الخافت
تميل مفاصل التوسع المطاطية إلى تخفيف انتقال الصوت بسبب واجهة المطاط الفولاذية للمفاصل والشرائح المزدوجة.
كتيب وملاحظات تركيب المفصل المطاطي
1يجب أن يكون تركيب مفاصل التوسع وفقًا لرسمات بناء الأنابيب والإرشادات التثبيتية المطلوبة.
2يجب أن تكون المفاصل التوسعية لخط الأنابيب
ويمكن جعل مفاصل التوسع لتلعب دورا، لذلك يجب أن يكون التوجه وتثبيت الإعدادات وفقا صارمة لإدارات التصميم من المعلومات التقنية.مبدأ تحديد الدعم الثابتالرجاء الاطلاع على "دليل تركيب مفاصل التوسع".
3، مع مفصل توسع النفخات يتم تشكيلها مع لوحة معدنية رقيقة، لذلك فقدت في التحرك، رفع واللحام يجب أن تكون حذرة من ضرب الفترة، الخدش، قوس،بقع الحامية والأسباب الأخرى لتلف النفخات
4، يجب إزالة قبل تركيب والأنابيب النفخات الجسم الغريب لضمان حركة طبيعية النفخات
5، على طلبات تدفق وسائل الإعلام لتوسيع المفاصل يجب أن تكون مطلوبة لتثبيت سهم التدفق
6، من أجل جعل النفخات في حالة عمل جيدة،لا يمكن تثبيت مفاصل التوسع في التشوه، بما في ذلك المحوري، الجانبي، خطأ تركيب أنابيب نقل الدوران
7، تم تثبيت مفاصل التوسع، وتشغيل في النظام قبل التحرك لإزالة كل اللوحة الصفراء تفقد المسمار ثابت
8، لا يخضع مرفق التوسع الألياف النسيجية إلى تحريك السحب بسبب تركيب لإجراء السليم من الضغط المسبق، لا يمكن أن الانحراف خط الأنابيب،الانتقال والامتداد المحوري، يجب أن يلاحظ أن حلقة مرنة من حماية ضد الخدوش، وضعت في أقرب وقت ممكن لتفكيك لوحة الدعم، بحيث في حالة العمل العادية
التطبيق:
النفط والغاز، تحلية المياه، أنظمة التبريد، المضخات، المصانع الكيميائية، التدفئة، التهوية
وتكييف الهواء، بناء السفن، التطبيقات البحرية، محطات معالجة المياه
مياه الصرف الصحي، أنظمة الأنابيب الصحيّة، مصانع الخضروات والورق، أنظمة الأنابيب للمياه المبردة أو الساخنة، أنظمة التبريد توليد الطاقة، مصانع الفوسفات، مياه الشرب، عملية الغذاء
