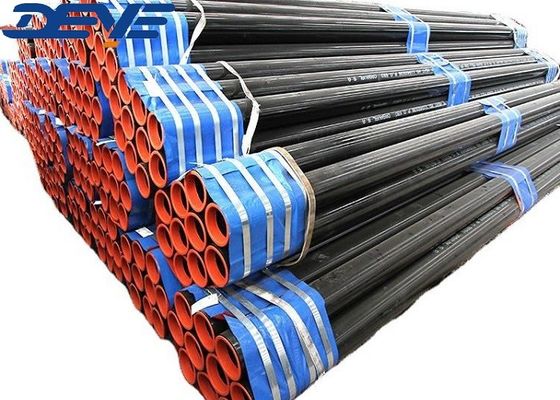

أنابيب لحامية خالية من اللحام API5L PLS1 PLS2 DN15-DN600 بحجم 1/2 "-24"
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | DEYE |
| إصدار الشهادات | ISO9001:2015 CE |
| رقم الموديل | DY-SP-C09 |
| Document | Product Brochure PDF |
| الحد الأدنى لكمية | 5 أطنان |
| الأسعار | USD600/ each ton |
| تفاصيل التغليف | حالة خشبية ، منصة نقالة ، حزم أو حسب متطلبات العملاء |
| وقت التسليم | 30 يومًا للطلب المعتاد ، 7 أيام لأحجام المخزون |
| شروط الدفع | T / T ، D / P ، L / C. |
| القدرة على العرض | 1000 طن لكل شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعيار | API5L | المواد | API 5L GR.B، API 5LX42، X46، X52، X60، X65، X70 |
|---|---|---|---|
| الحجم | 1/2" ((DN15) -24" ((DN600)) لـ SMLS 12" ((DN200) -88" ((DN2200) للصيانة | أنواع | الأنابيب غير الملحومة، الأنابيب الملحومة، أنابيب المتفجرات من مخلفات الحرب، أنابيب SAW، أنابيب FAW |
| إبراز | أنابيب لحامية بدون خيوط,أنابيب لحامية بدون خيط,أنابيب مصفحة API5L وأنابيب بلا مسام,SAW Seamless Welded Pipes,API5L welded pipe and seamless pipe |
||
منتوج وصف
أنابيب API5L PLS1 PLS2 DN15-DN600 بدون خيوط بحجم 1/2 "-24"
API 5L هي مواصفات مواد أنابيب الفولاذ الكربوني السلسة والمسجلة. تستخدم أنابيب API 5L على نطاق واسع لنقل النفط والماء ،
و الغازات في صناعة خطوط الأنابيب. اعتمادا على القوة والجدول الزمني و متطلبات الخدمة يتم تصنيع أنابيب API 5L
في درجات مختلفة ومناسبة لكل من التطبيقات البرية والبحرية
API 5L PSL-1 هي نوعية قياسية فضفاضة لخط الأنابيب، في حين أن API5L PSL-2 يحتوي على متطلبات اختبار إضافية، والفيزيائيات الكيميائية أكثر صرامة،
جنبا إلى جنب مع مختلف حدود السقف من الخصائص الميكانيكية، وتتطلب ظروف اختبار تأثير تشاربي
يتم تعيين الأنابيب الخالية من الخياطة API 5L مع حجم أنابيب اسمي (ويمثل
قدرة النقل التقريبية للسيولة من الأنابيب) و مع جدول، الذي يشير إلى
سمك الأنابيب (الأكثر شيوعًا هو جدول 40 ، STD ، XS ، XXS SCH120 ، SCH160 للكربون / السبائك)
أنابيب.
معلومات المنتج/وصف المنتج/المعلومات الأساسية/المواصفات
| الاسم | API5L API5L PLS1 PLS2 أنابيب خالية من الخيط DN15-DN600 بحجم 1/2 "-24" للنفط |
| أنواع | أنابيب الغلاية من فولاذ الكربونية، أنابيب الصناعة، أنابيب الفولاذ المقاوم للصدأ، أنابيب الفولاذ المقاوم للصدأ |
| الحجم | DN: بلا خيط:10-914mm 3/8 "-36" |
| سمك |
سمك الجدار: SCH5S ، SCH10S SCH10 SCH20 SCH30 STD SCH40S ، SCH40 ، SCH80S ، SCH80 ، SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 2mm-120mm تقبل التخصيص |
| الطول |
طول عشوائي واحد / طول عشوائي مزدوج / طول ثابت 5m-14m،5.8م، 6م، 10م، 12م، 12م تقبل التخصيص |
| معالجة السطح |
فولاذ الكربون مع سطح عارية، الطلاء الأسود، مطلية، مصقولة، مضادة للتآكل 3PE PP/EP/FBE طلاء الفولاذ المقاوم للصدأ مع سطح من الحمض المخلل أو الملمع. |
| المواد |
الصلب الكربوني: 10#، 20#، 45#، ASTM A105 الخ * ASTM A53 ، A106 ، A210 ، A252 ، A333 ، الخ * API5L X42 ، API5L X46 ، API5L X52 ، API5L X60 ، API5L X65 ، API5L X70 ، الخ * JIS STPG42، G3454، G3456 الخ؛ * الألمانية St37، St42، St45، St52، DIN1626، DIN17175 * الصينية 20#، Q345، 16Mn الخ P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13CrMo44,30CrMo,A333 GR1(جي آر)3(جي آر)6(جي آر)7، إلخ |
| المعيار |
AASME، ASTM، MSS، JIS، DIN، EN * الأمريكي ASME B36.10M، ASTM، API 5L، API 5CT * JIS اليابانية * DIN الألمانية * الصينية GB * معيار BS |
| إنهاء الاتصال | النهاية العادية / المزدوجة ، محمية بأغطية بلاستيكية على كلا الطرفين ، مقص مربع ، مخروط ، متداخلة ومترافقة. |
| التطبيقات | النفط، الكيماويات، الطاقة، الغاز، المعادن، بناء السفن، البناء، الخ |
| الشحن | بواسطة حاويات 20GP / 40GP ، بواسطة حاويات فضفاضة LCL ؛ سفن السلع الكبيرة ، حاويات مفتوحة فوق |
التقنية/ أوراق البيانات التقنية
قائمة سمك الأنابيب السلسة وفقًا لمعيار ANSI B3610
الوحدة: MM
| الـ NPS | المقياس الخارجي | سمك مختلف مع تساهل +-12.5% | |||||||
| أمراض جنسية | Sch40 | Sch60 | XS | ش80 | (شيل 20) | Sch160 | XXS | ||
| 1/8 | 10. 3 | 1. 73 | 1. 73 | | 2. 41 | 2. 41 | | | |
| 1/4 | 13. 7 | 2. 24 | 2. 24 | | 3. 02 | 3. 02 | | | |
| 3/8 | 17. 1 | 2. 31 | 2. 31 | | 3. 20 | 3. 20 | | | |
| نصف | 21. 3 | 2. 77 | 2. 77 | | 3. 73 | 3. 73 | | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 2. 87 | 2. 87 | | 3. 91 | 3. 91 | | 5. 56 | 7. 82 |
| 1 | 33.4 | 3. 38 | 3. 38 | | 4. 55 | 4. 55 | | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 3. 56 | 3. 56 | | 4. 85 | 4. 85 | | 6. 35 | 9. 70 |
| واحد ونصف | 48. 3 | 3. 68 | 3. 68 | | 5. 08 | 5. 08 | | 7. 14 | 10. 15 |
| 2 | 60. 3 | 3. 91 | 3. 91 | | 5. 54 | 5. 54 | | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 5. 16 | 5. 16 | | 7. 01 | 7.01 | | 9. 53 | 14. 02 |
| 3 | 88. 9 | 5. 49 | 5. 49 | | 7. 62 | 7. 62 | | 11. 13 | 15. 24 |
| ثلاثة ونصف | 101. 6 | 5. 74 | 5. 74 | | 8. 08 | 8. 08 | | | |
| 4 | 114. 3 | 6.02 | 6. 02 | | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 6. 55 | 6. 55 | | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 7. 11 | 7. 11 | | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | |
| 16 | 406. 4 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | |
| 18 | 457. 2 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | |
| 20 | 508. 0 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | |
| 22 | 558. 8 | 9. 53 | | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | |
| 24 | 609. 6 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | |
| 26 | 660.4 | 9. 53 | | | 12. 70 | | | | |
| 28 | 711.2 | 9. 53 | | | 12. 70 | | | | |
| 30 | 762. 0 | 9. 53 | | | 12. 70 | | | | |
| 32 | 812. 8 | 9. 53 | 17. 48 | | 12. 70 | | | | |
| 34 | 863. 6 | 9. 53 | 17. 48 | | 12. 70 | | | | |
| 36 | 914. 4 | 9. 53 | 17. 48 | | 12. 70 | | | | |
| 38 | 965.2 | 9. 53 | | | 12. 70 | | | | |
| 40 | 1016. 0 | 9. 53 | | | 12. 70 | | | | |
| 42 | 1066. 8 | 9. 53 | | | 12. 70 | | | | |
| 44 | 1117. 6 | 9. 53 | | | 12. 70 | | | | |
| 46 | 1168.4 | 9. 53 | | | 12. 70 | | | | |
| 48 | 1219. 2 | 9. 53 | | | 12. 70 | | | | |
تصميم الأبعاد
القياس الخارجي
هوية... قطر الداخل
سمك الحائط
الطول
إذا كان هناك حاجة إلى الحد الأدنى من سمك الجدار ، فمن المسموح بالتغيرات على الجانب الإيجابي فقط
نهاية لحام المؤخرة
ANSI / ASME B16.25-2007
الشكل 4 تفاصيل مؤخرة اللحام لـ GTAW Root Pass [WT > 3mm (0,12 بوصة) إلى 10mm (0,38 بوصة) ، بما في ذلك]
الملاحظات العامة:
أ) هذا التفاصيل تنطبق على غاز التلفستين لحام قوس (GTAW) من مرور الجذر حيث سمك الاسمية هي أكثر من 3 ملم
(ب) الأبعاد الخطية بالميليمترا مع قيم البوصة بين قوسين.
شرط الاستقامة
يتم توفير أنابيب التندارد مستقيمة للعين: للتطبيقات الخاصة
يمكن الاتفاق على الانحراف المسموح به من الخط المستقيم بين المشتري والأنابيب
المصنع: الحد الأقصى للمعايير المسموح بها من الخط المستقيم
إلى طول القياس L يجب الإشارة إليه، على سبيل المثال 1mm/1000mm.
الغرابة
E هو نصف الفرق بين أكبر وأصغر
قيم سمك الجدار (WT) في مقطع عرض واحد.
من حيث المليمترات:
ومع ذلك، يتم التعبير عن الغرابة كنسبة مئوية من متوسط سمك الجدار من هذا المقطع العرضي
متوسط القطر الداخلي والخارجي
D0 هو المتوسط الحسابي بين أصغر وأكبر قطر الأنابيب على أي أنابيب أو أنابيب واحدة
الحد الأدنى من سمك الجدار مطلوبة، والاختلافات مسموح بها على الجانب الإيجابي فقط
البويضات
O هو الفرق بين أكبر وأصغر قطر على أي محيط أنبوب واحد
كنسبة مئوية من متوسط القطر هذا هو:
لا يجب الخلط بين التبويض والغريبة
عملية تصنيع الأنابيب السلسة
يتم تصنيع أنابيب الفولاذ الخفيفة من 1/8 إلى 24 بوصة.
ما يسمى بـ "عملية الطاحونة" أو "عملية الإخراج" (تستخدم لقطرات أصغر)
بينما تستخدم عملية طاحونة الـ "mandrel mill" للقطرات الأكبر.
التطبيق/ الاستخدام
تستخدم أنابيب الفولاذ الخالية من اللحم لتطبيقات مختلفة في صناعة النفط والغاز:
• العمليات المسبقة (أنابيب OCTG)
• منتصف العملية (نقل وتوزيع السوائل ، مثل النفط والغاز والبخار والأحماض والحسباب)
• أسفل (أنابيب العملية لتكرير النفط والغاز في المنتجات المشتقة)
• تطبيقات السباكة العامة لخدمات المرافق
الأسئلة الشائعة: أسئلة وأجوبة
س: ما هو الفرق بين الأنابيب الخالية من اللحام والأنابيب الخالية من اللحام؟
أ:لا ينبغي الخلط بين أنابيب الفولاذ الخالية من اللحام وأنابيب الخالية من اللحام. في الواقع ، هناك بعض الاختلافات الهامة بين الأنابيب والأنابيب ، والتي ليست مجرد معنوية.كلمة "الأنابيب" تنطبق على أي أنابيب تستخدم لنقل السوائل، حيث أن كلمة "أنبوب" تنطبق على الأقسام الأنبوبية (من أشكال مختلفة ، مستديرة ، بيضاء أو مربعة) المستخدمة للتطبيقات الهيكلية / الميكانيكية ، أنظمة الأجهزة ،وبناء معدات الضغط مثل الغلايات، ومبادلات الحرارة، والحرارة الفائقة.
السؤال: ما هو تحمل الأنابيب السلسة
أ:مساحات التسامح لـ API 5L / A106GR.B الأنابيب السلسة.
1بالنسبة للقطر الخارجي أقل من 2 3/8 بوصة (60.3 ملم) ، مساحة التسامح قطر جسم الأنابيب +/- 0.5 ملم. نهاية الأنابيب +/- 0.5 ملم؛ خارج مستوى التسامح لهيئة الأنابيب هو 0.9 ملم (0.036 بوصة) ، نهاية الأنابيب 0.6 ملم (0.036 ملم).024 ملم).
2بالنسبة لـ OD يساوي أو أكبر من 2 3/8 بوصة (60.3) إلى 24 بوصة (610 مم) ، (تسامح قطر) لجسد الأنابيب هو +/- 0.0075D، نهاية الأنابيب +/- 0.005D ولكن ماكس إلى +/-1.6 مم (0.063 مم) ؛
مساحة التسامح حولية لهيئة الأنابيب ≤0.015D ، نهاية الأنابيب ≤0.01D.
(في حالة الاتفاق مع الشركة المصنعة والعميل، يمكن تطبيق معايير تحمل أكثر صرامة)
3لسمك الحائط
أقل من 4 ملم (0 0157 بوصة) ، و +0.6 (0.024 ملم) ، -0.5 ملم (0.020 بوصة) ؛
بالنسبة لـ API 5L، سمك أنابيب الفولاذ السامة في 4 ملم إلى 10 ملم (0.394 بوصة) ، +0. 150 طن، -0.125 طن.
بالنسبة لخط الأنابيب السلسة من 10 ملم إلى 25 ملم (0.984 بوصة) ، +/- 0.125 طن.
سمك الحائط ≥25 ملم، +3.7 ملم أو +0.1 طن (إذا كان أكبر) و -3.0 ملم (0.120 بوصة) أو -0.1 طن (إذا كان أكبر).
t للسمك،
4بالنسبة للمستقيمة، الحد الأقصى للطول الكامل، التسامح الحد الأقصى 0.15٪ من الطول.
5يجب أن يكون المستقيم، الحد الأقصى للانحراف في نهاية الأنابيب، ≤0.3 ملم / م.
6الطول +/- 200 ملم للشكل العام، +/- 25.4 ملم للشكل الخاص
